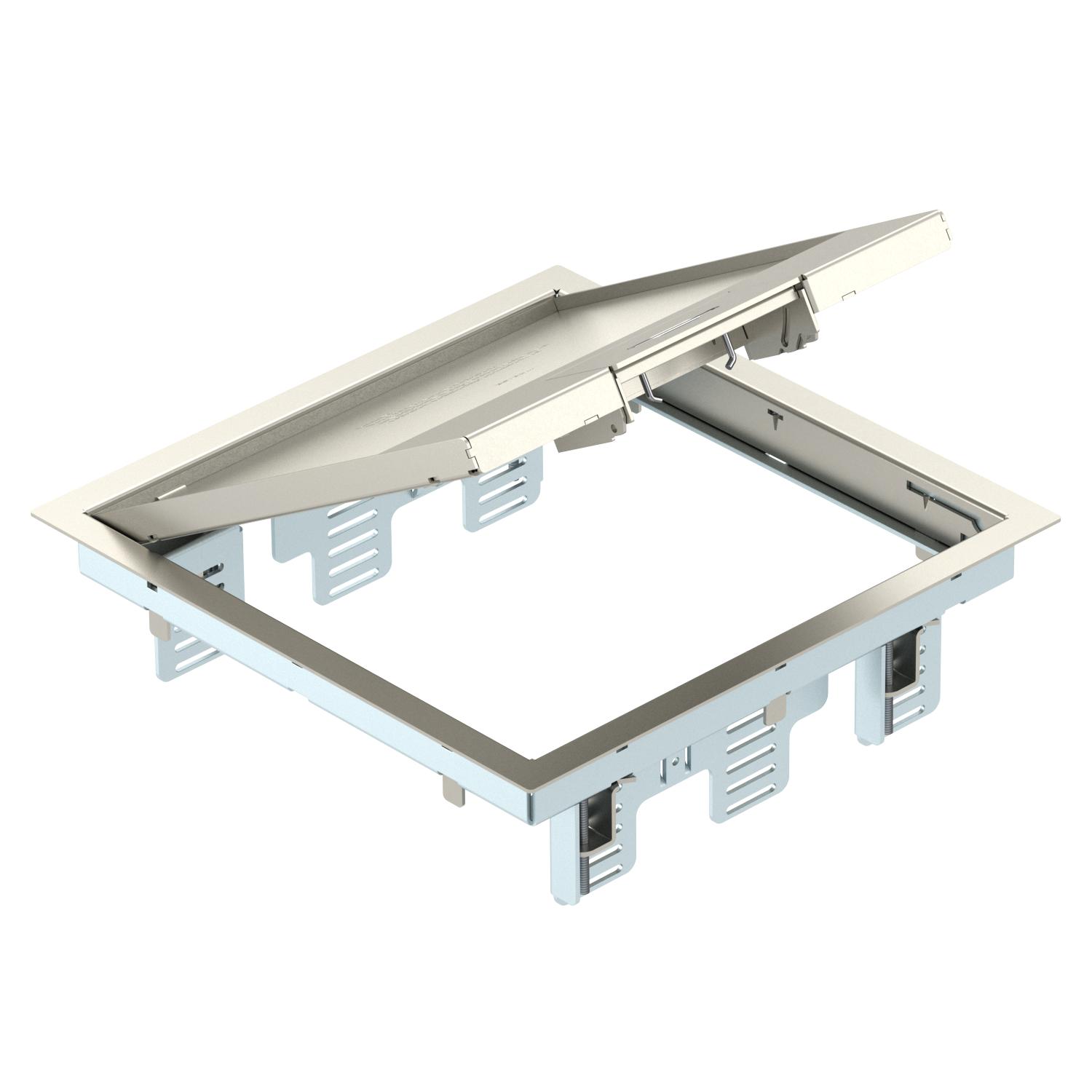

Grindinis liukas GES9M-2 su rankena
Art. Nr. 7405371 | EAN 4012196028740
- Prekės aprašymas
-

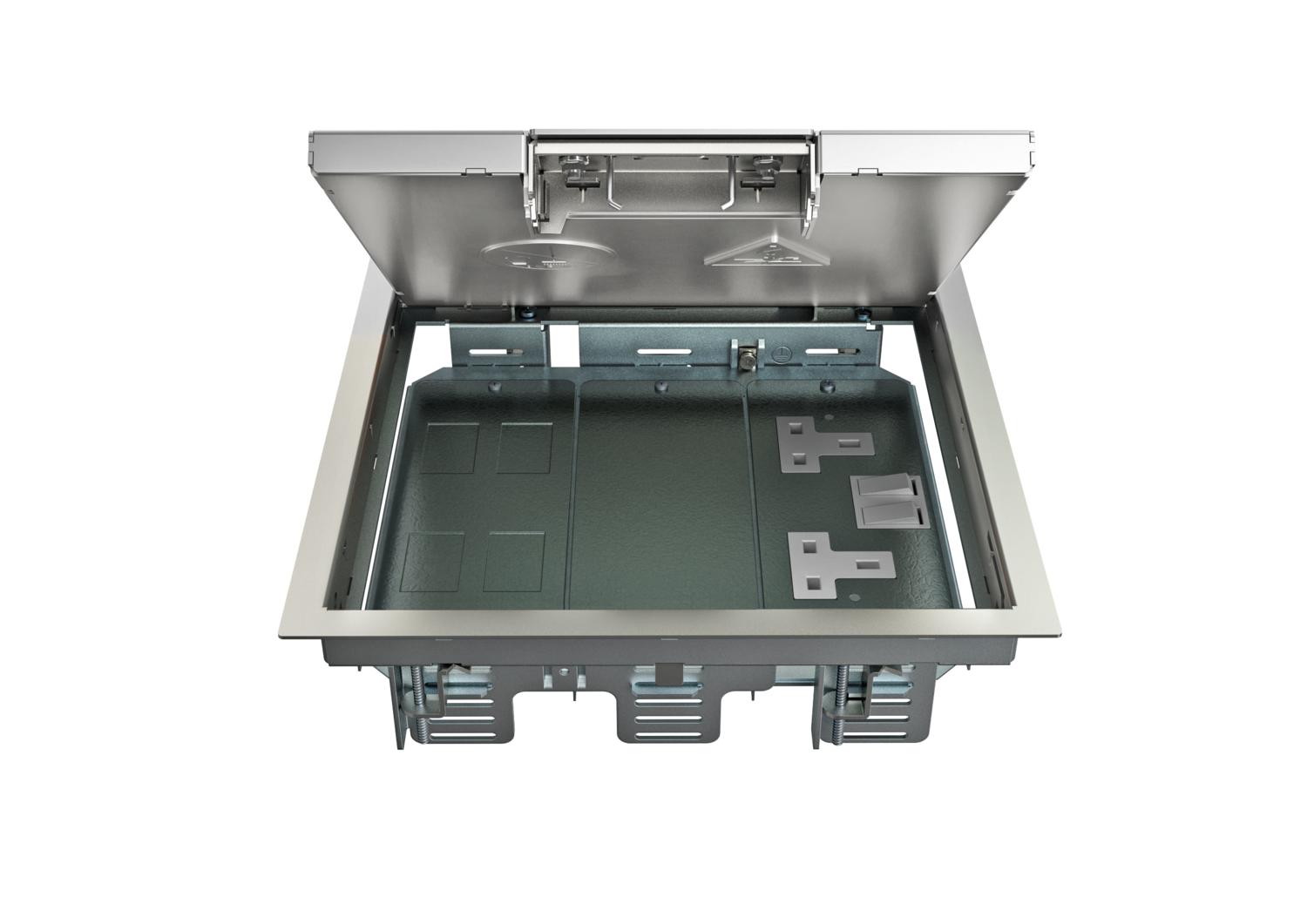

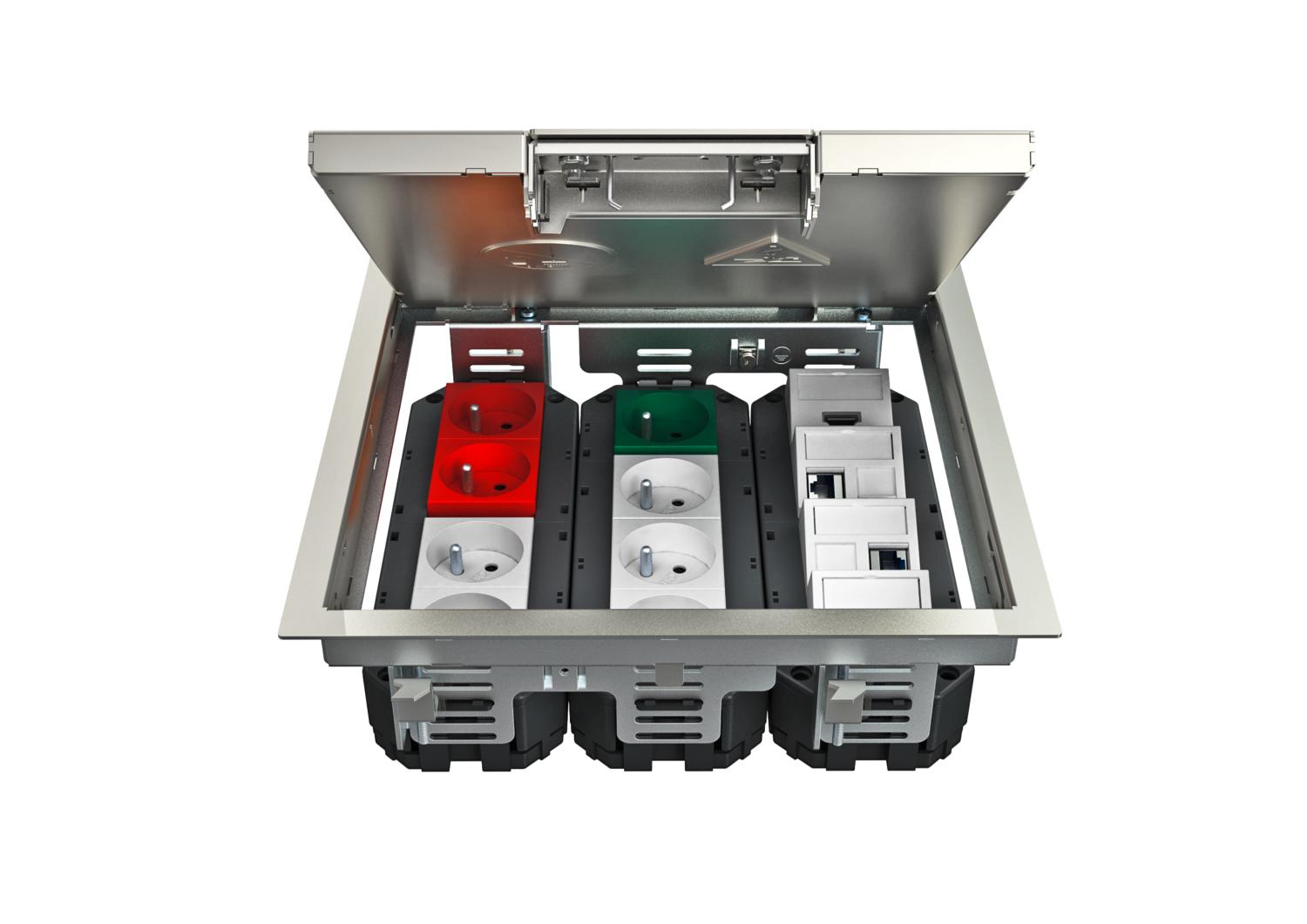

Prekės aprašymasGrindinis liukas su laikiklio apkaba iki 12 „Modul 45“ autonomiškų prietaisų 3 universaliuose laikikliuose UT4, naudojamas kanalų sistemose ir sistemos grindyse vidaus patalpose.
Fiksavimo laikiklis iš cinkuoto lakštinio plieno. Grindų dangos storis yra 5 mm, esant poreikiui, galima pritaikyti iki 10 mm.
Grindinis liukas su rankena, trijų skyrių, skirtas įmontuoti montavimo laikikliui MT9. Galima instaliuoti 3 APMT5 konstrukcijos dangtelius
-
- Techniniai duomenys
-
Techniniai duomenys

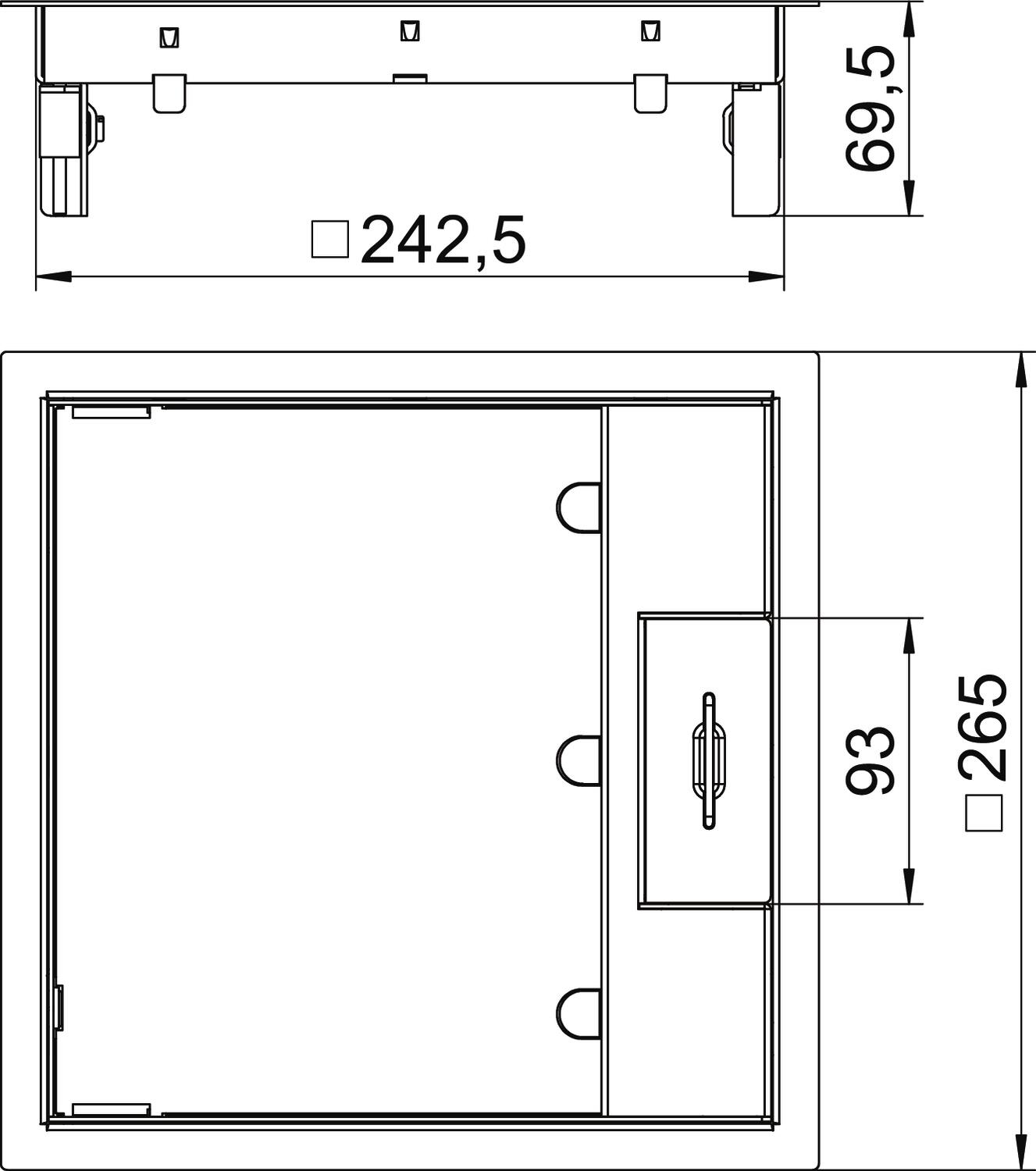

Atidarymo mechanizmas Rankenos juosta Aukštis 67 mm Dydis 266x266x69 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Ilgis 265 mm Įmontavimo gylis 78 mm Įmontavimo sistemos tipas MT4 / GB3 Įmontuojamų prietaisų skaičius 12 Išorės ilgio matmuo 265 mm Išorės pločio matmuo 265 mm Išvadas kvadratinis Laido išvado tipas Atverčiamas kabelio išvadas Medžiaga Plienas, nerūdijantis, 1.4301 Min. grindų aukštis 78 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 265 mm Prietaisų dėžučių vardinis dydis 9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK10 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 244 mm Vidaus pločio matmuo 244 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas - Atsisiuntimai
-
Duomenų lapas GES9M-2 10U / 7405371 , 0.23MB , pdfES atitikties deklaracija GES9M-2 10U / 7405371 , 0.15MB , pdfREACH Atitikties deklaracija GES9M-2 10U / 7405371 , 0.12MB , pdfRoHS Atitikties deklaracija GES9M-2 10U / 7405371 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GES , 0.12MB , pdfMontavimo instrukcija Tvirtinimo laikiklio GESM-2 montavimo instrukcija , 0.03MB , pdf
