Grindinis liukas GESR9
Art. Nr. 7405466 | EAN 4012195840725
- Prekės aprašymas
-

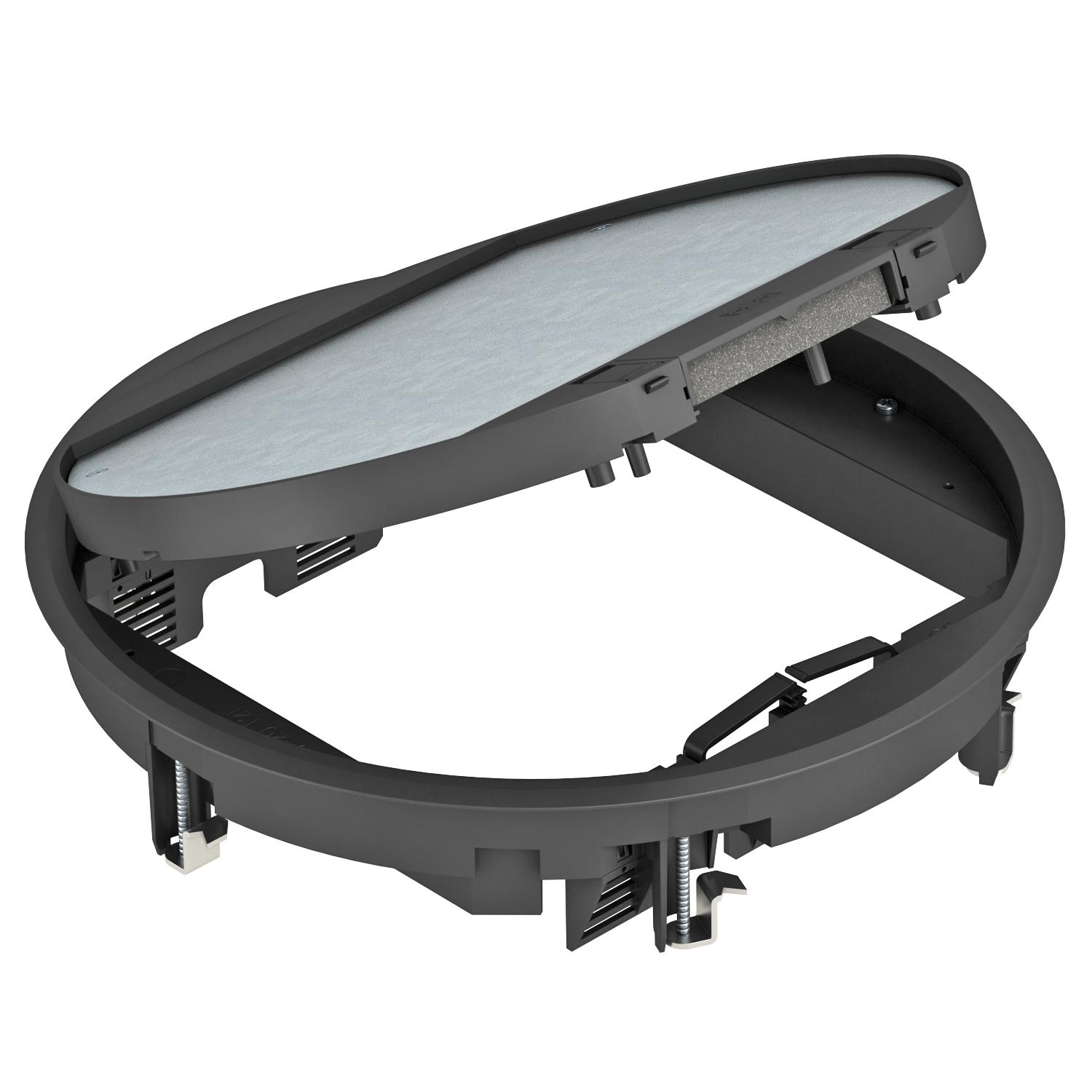

Prekės aprašymasGrindinis liukas, skirtas iki 12 vnt. „Modul 45“ prietaisų su 3 universaliais laikikliais UT4, naudojamas kanalinėje sistemoje ir grindyse.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 10 arba 12 mm.

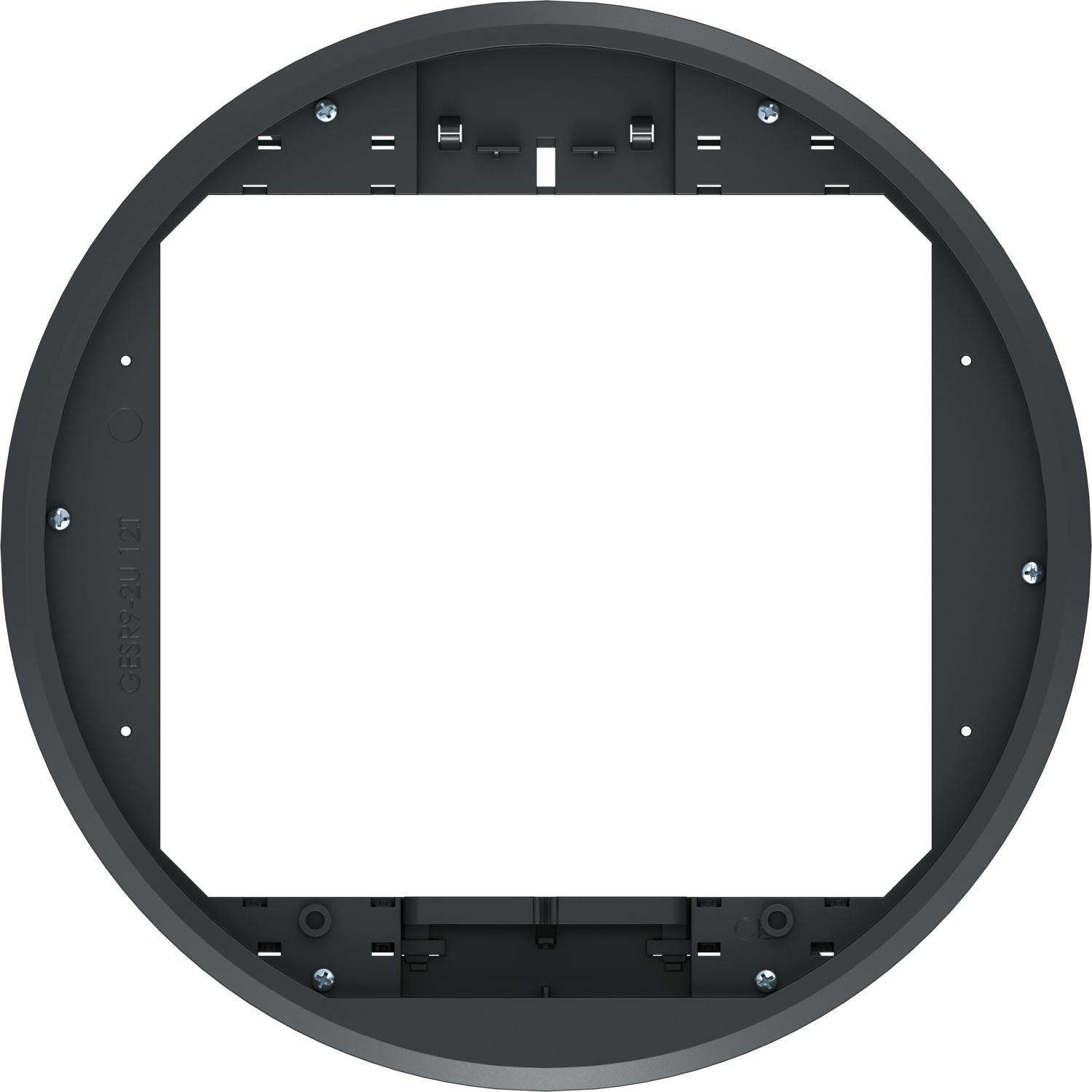

Grindinis liukas su fiksatoriumi, trijų sekcijų, skirtas įmontuoti montavimo laikikliui MT9. Galima sumontuoti 3 APMT5 dangtelius.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 10 arba 12 mm.
-
- Techniniai duomenys
-
Techniniai duomenys

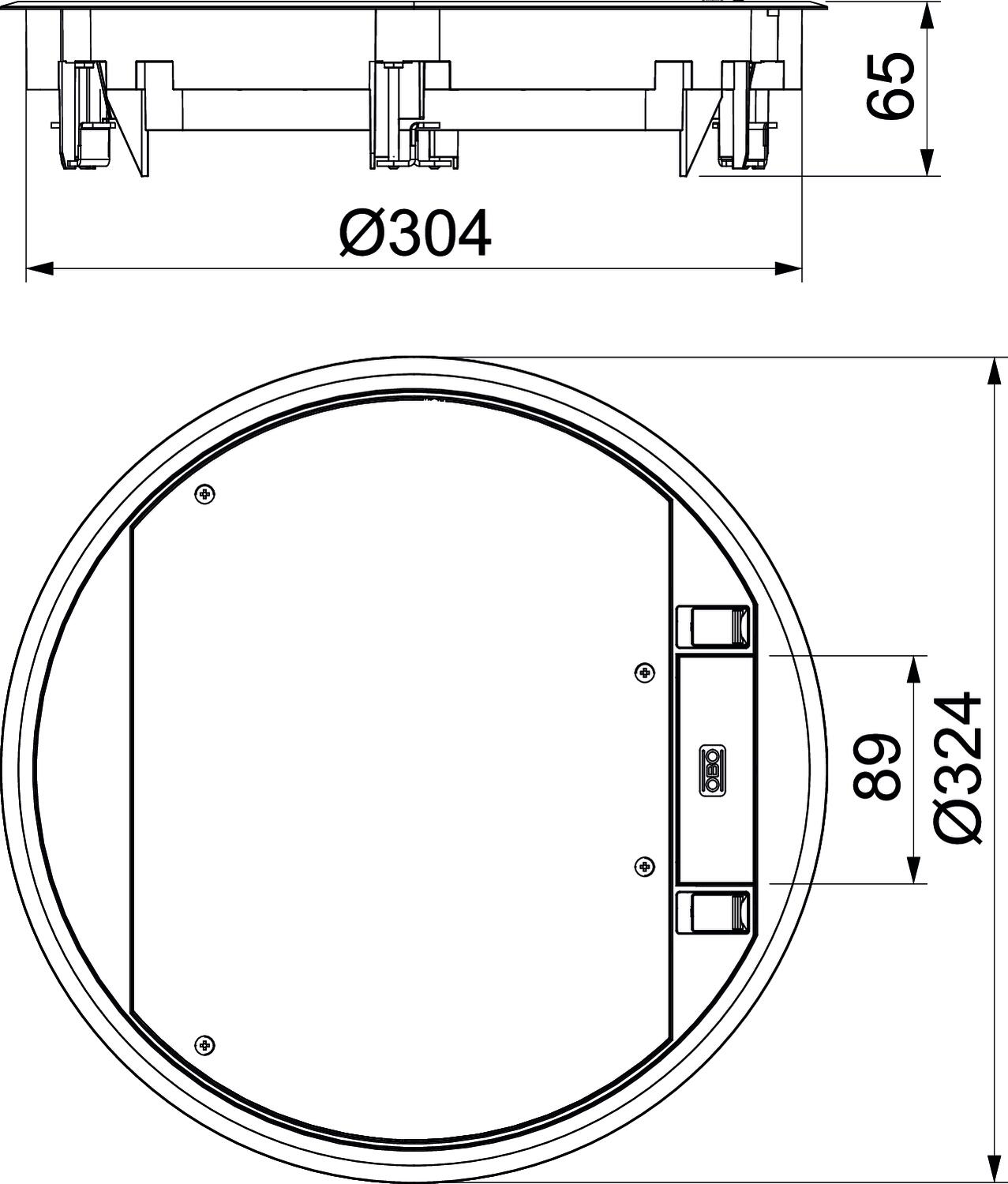

Atidarymo mechanizmas Fiksatorius Dydis Ø324x68 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Įmontavimo gylis 73 mm Įmontavimo sistemos tipas UT4 Įmontavimo skersmuo 304 Įmontuojamų prietaisų skaičius 12 Išorinis skersmuo 324 mm Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Matmuo h 73 mm Medžiaga Poliamidas Min. grindų aukštis 72 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK08 Spalva grafito juodumo RAL 9011 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas - Atsisiuntimai
-
