HW tuščiavidurių sienų instaliacinė dėžutė 47 47 | 68 | 68 | 20 / 25 mm | 6

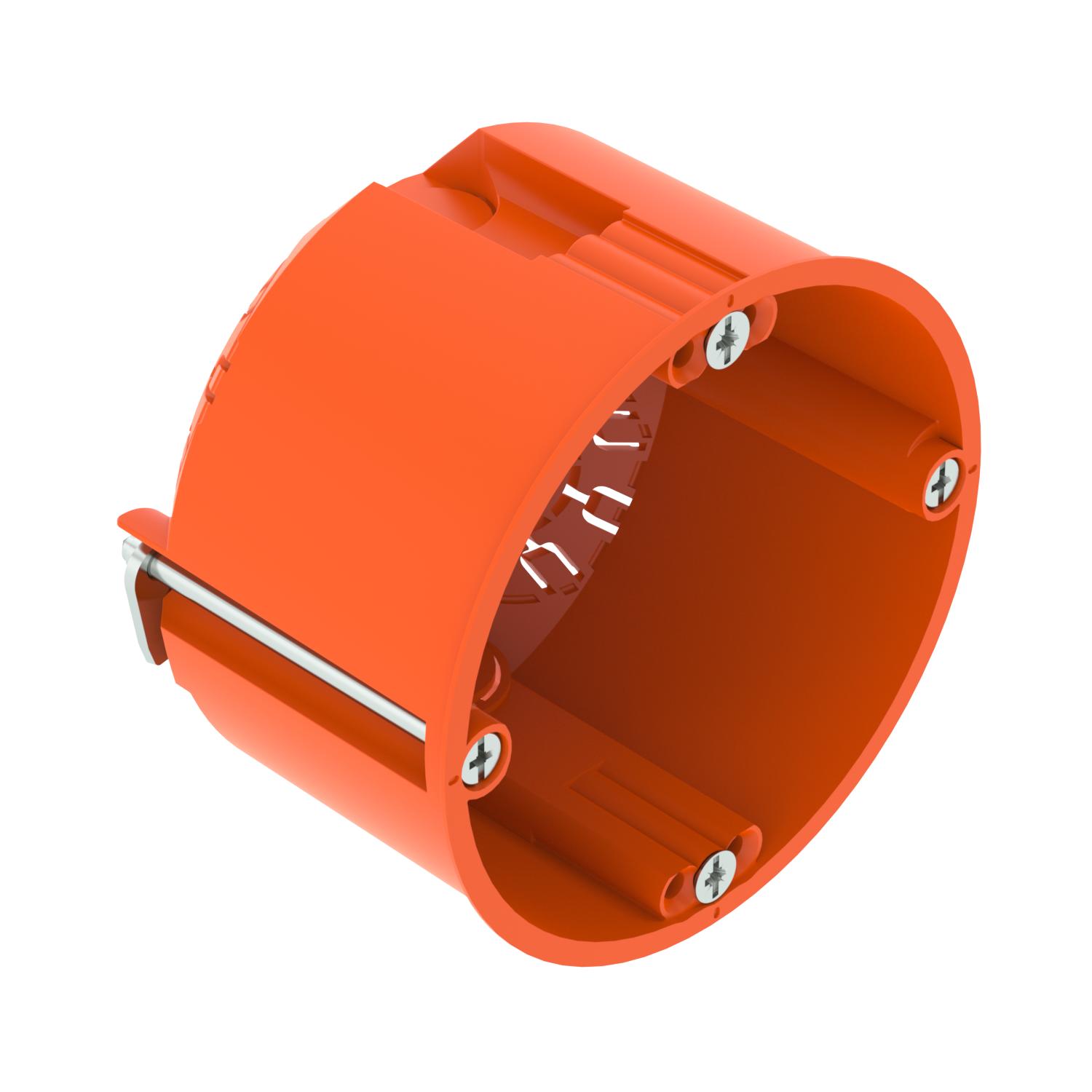

HW tuščiavidurių sienų instaliacinė dėžutė 47

Art. Nr. 2003802 | EAN 4012196687077

Art. Nr. / Tipas	2003802 / HG 47

Aukštis	47 mm

Skersmuo	68 mm

Frezos skylės skersmuo	68 mm

skirta vamzdžio skersmeniui	20 / 25 mm

Įvadų skaičius	6

Prekės aprašymas

Prekės aprašymas

Konstrukcinių sienų instaliacinė dėžutė, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 47 mm, o plokščių storis – nuo 5 iki 40 mm.

• 2 x 3 varžtų gaubtai
• Instaliaciniai varžtai, tvirtinimo apkabos
• 2 kombinuoti vamzdžių įvadai, Ø 20 ir 25 mm
• 2 įvadai, skirti 3 x 1,5 mm NYM kabeliams
• 2 įvadai, skirti 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• Jungtis su kitomis instaliacinėmis dėžutėmis, su ZH 11-V tipo jungiamaisiais elementais
Pristatomi priedai: 10 x jungiamųjų elementų, ZH 11-V
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP30
Atsparus smūgiams	taip
Atsparus ugniai	pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C
Aukštis	47 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,092 kg CO₂e / 1 Vienetas
Dangtelio tvirtinimas	Varžtai
Dangtis	be

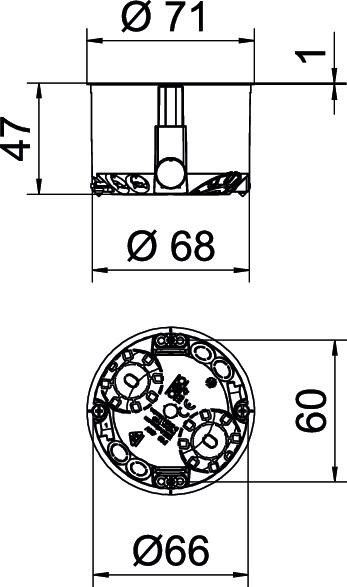

Dydis	Ø68mm, H47mm
Forma	apvalus
Frezos skylės skersmuo	68 mm
Įdėklų skaičius	1
Išmatuota įtampa	400 V
Įvado tipas	NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai
Įvadų skaičius	6
Kabelių įvadai 3 x 1,5 mm²	2

Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm²	2
Kombinuotieji įvadai Ø 20 / 25 mm	2
Korpuso įvorės tipas	Ištraukimo anga
Maks. vardinis skerspjūvis	2,5 mm²
Medžiaga	Polipropilenas
Min. vardinis skerspjūvis	1,5 mm²
Prietaisų tvirtinimas	Varžtai
Ramstis	Jungiamoji dalis
Sandari	ne
Skersmuo	68 mm
skirta vamzdžio skersmeniui	20 / 25 mm
Spalva	oranžinė
Su varžtais	taip
Tinka maks. plokštės storiui	40 mm
Tinka min. plokštės storiui	5 mm
Žemos įtampos kabelių įvadai	2

Visi tipai

Visi tipai

Tipas	Aukštis	Skersmuo	Frezos skylės skersmuo	skirta vamzdžio skersmeniui	Įvadų skaičius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
HG 47	47 mm	68 mm	68 mm	20 / 25 mm	6	2003802	Vienetas	25 Vienetas

Priedai

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
HW kompensavimo žiedas	ZH 68-AR	2003840	Vienetas	10 Vienetas
HW tinko išlyginimo žiedas 10	ZH 10-AR	2003842	Vienetas	25 Vienetas
HW tinko išlyginimo žiedas 20	ZH 20-AR	2003844	Vienetas	25 Vienetas
HW tuščiavidurių sienų dėžučių jungiamasis elementas	ZH 11V	2003846	Vienetas	10 Vienetas
Tuščiavidurių sienų instaliacinės dėžutės vidinis dangtelis	ZH 60-ID	2003848	Vienetas	25 Vienetas
