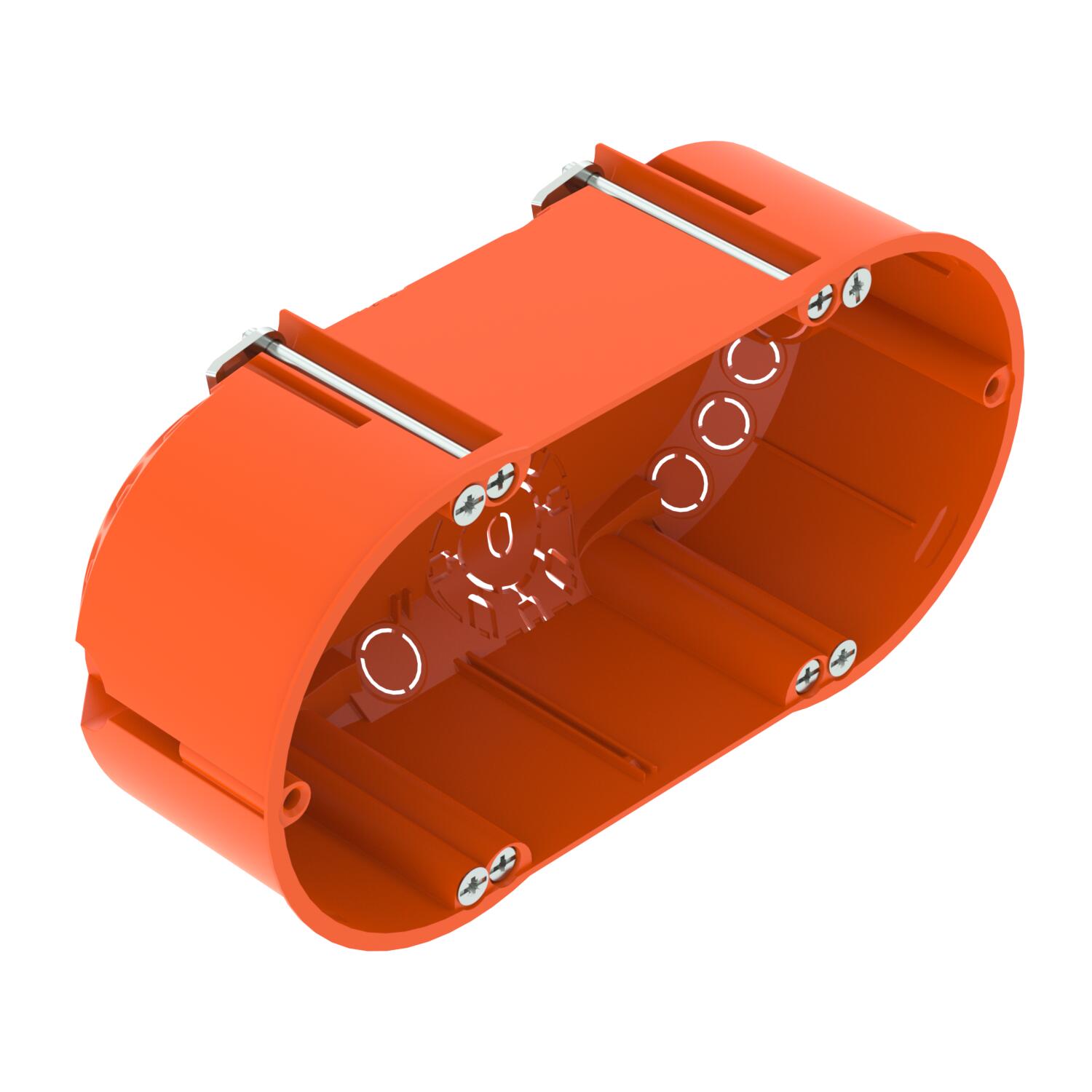

HW tuščiavidurių sienų instaliacinė dėžutė 47, dviguba
Art. Nr. 2003822 | EAN 4012196863945
- Prekės aprašymas
-
Prekės aprašymasDviguba tuščiavidurės sienos instaliacinė dėžutė, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 47 mm, o plokščių storis – nuo 5 iki 40 mm.
• 6 varžtai
• Instaliaciniai varžtai, apkabos tvarslė
• 4 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 4 įvadai NYM kabeliams 3 x 1,5 mm
• 2 įvadai NYM kabeliams 3 x 2,5 mm² arba 5 x 1,5 mm²
• 2 įvadai NYM kabeliams 5 x 2,5 mm² arba 7 x 1,5 mm²
• Jungtis su kitomis įtaisų dėžutėmis: jungiama ZH 11-V tipo sujungimo elementais
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

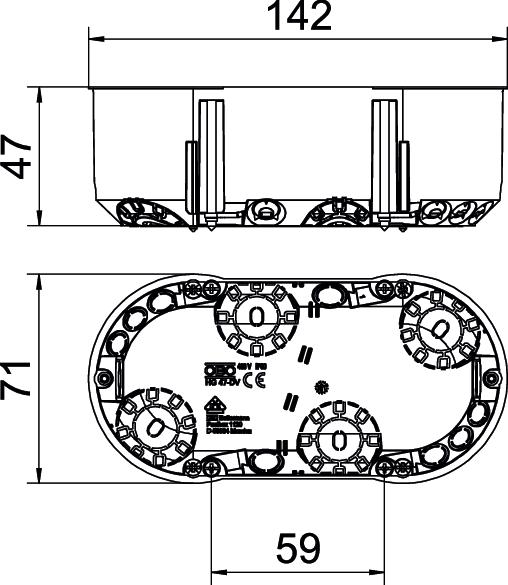

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Aukštis 47 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,227 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis 142x71 Forma ovalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 2 Ilgis 142 mm Išmatuota įtampa 400 V Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir vamzdžiai Įvadų skaičius 12 Korpuso įvorės tipas Ištraukimo anga Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. vardinis skerspjūvis 1,5 mm² Plotis 71 mm Prietaisų tvirtinimas Varžtai Ramstis Jungiamoji dalis Sandari ne skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė Su varžtais taip Tinka maks. plokštės storiui 40 mm Tinka min. plokštės storiui 5 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas HG 47-DV / 2003822 , 0.24MB , pdfES atitikties deklaracija HG 47-DV / 2003822 , 0.15MB , pdfREACH Atitikties deklaracija HG 47-DV / 2003822 , 0.12MB , pdfRoHS Atitikties deklaracija HG 47-DV / 2003822 , 0.12MB , pdfPrekės ženklo leidimas Разрешение на нанесение знака VDE для HG 47 , 0.12MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
