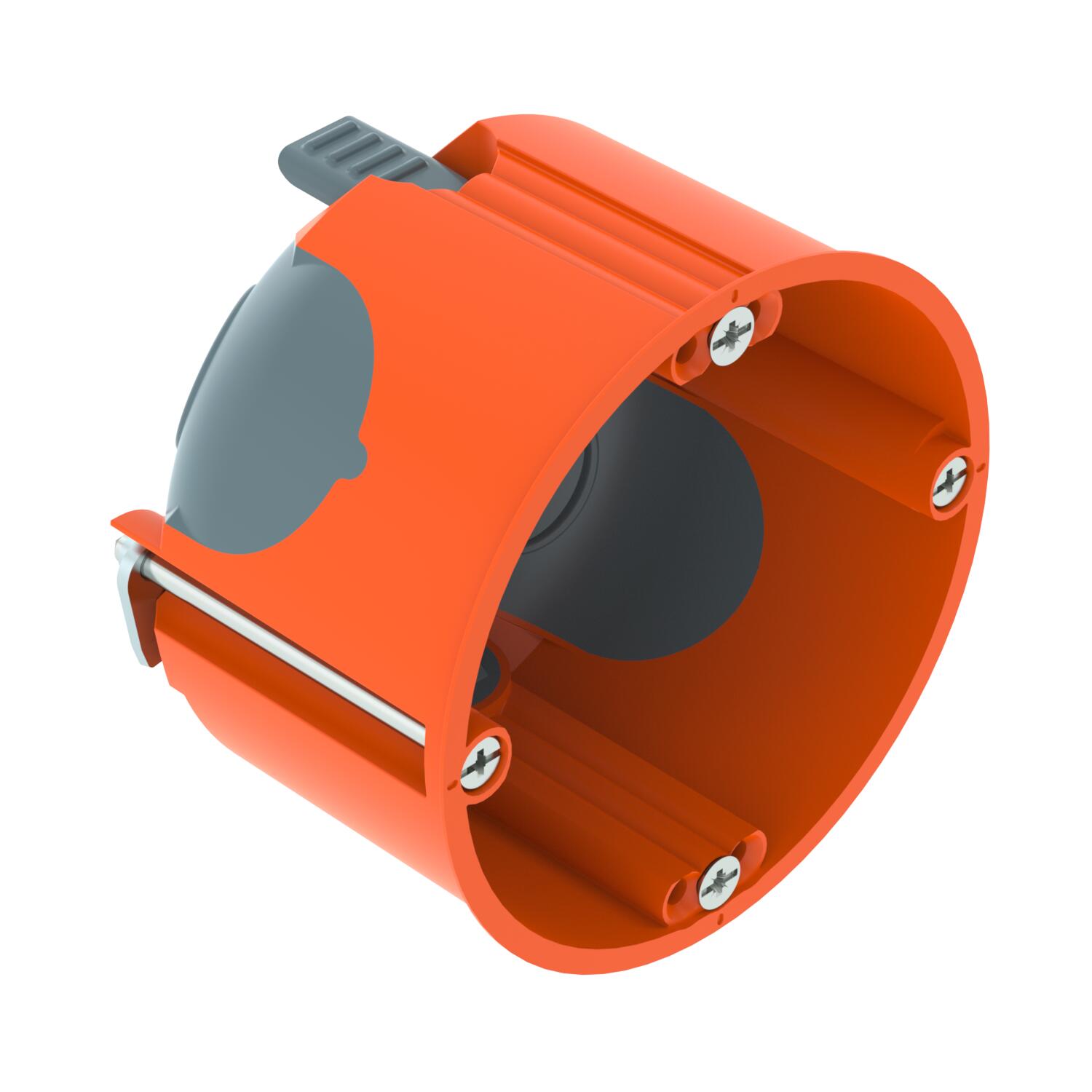

HW tuščiavidurių sienų instaliacinė dėžutė 47, sandari
Art. Nr. 2003806 | EAN 4012196715930
- Prekės aprašymas
-
Prekės aprašymasKonstrukcinių sienų instaliacinė dėžutė su sandariais membraniniais įvadais, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 47 mm, o plokščių storis – nuo 5 iki 40 mm.
• 2 x 3 varžtų gaubtai
• Instaliaciniai varžtai, apkabos tvarslės
• 2 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 2 įvadai NYM kabeliams 3 x 1,5 mm
• 2 įvadai 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• Sandari jungtis su kitomis instaliacinėmis dėžutėmis ZH 11-V tipo jungiamaisiais elementais
Pristatymo priedai: 10 x jungiamųjų elementų ZH 11-V
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

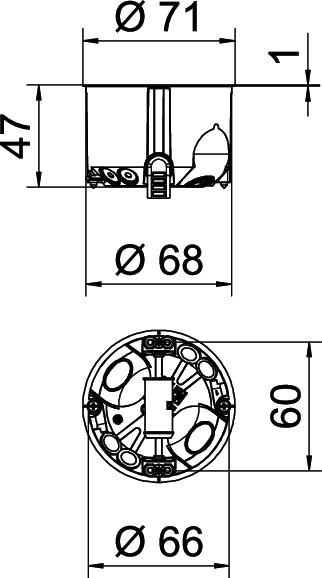

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Aukštis 47 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,098 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis Ø68mm, H47mm Forma apvalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 1 Išmatuota įtampa 400 V Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 6 Kabelių įvadai 3 x 1,5 mm² 2 Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kombinuotieji įvadai Ø 20 / 25 mm 2 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Prietaisų tvirtinimas Varžtai Ramstis Jungiamoji dalis Sandari taip Skersmuo 68 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė / pilka Su varžtais taip Tinka maks. plokštės storiui 40 mm Tinka min. plokštės storiui 5 mm - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

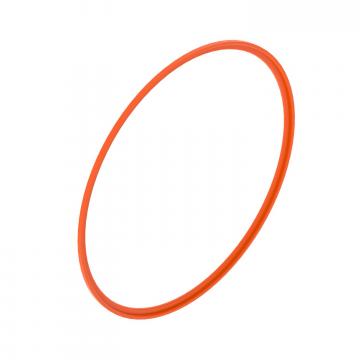

HW kompensavimo žiedas
ZH 68-AR 2003840 10 Vienetas

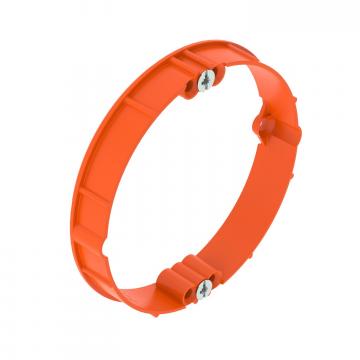

HW tinko išlyginimo žiedas 10
ZH 10-AR 2003842 25 Vienetas

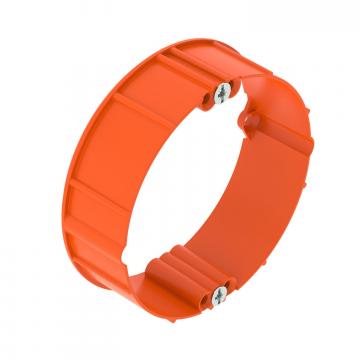

HW tinko išlyginimo žiedas 20
ZH 20-AR 2003844 25 Vienetas

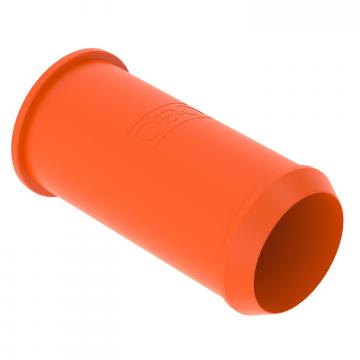

HW tuščiavidurių sienų dėžučių jungiamasis elementas
ZH 11V 2003846 10 Vienetas

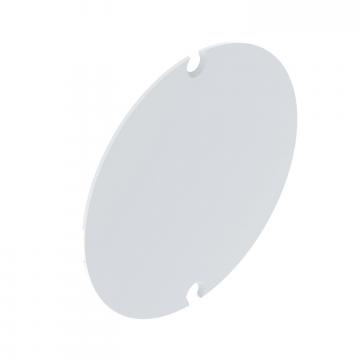

Tuščiavidurių sienų instaliacinės dėžutės vidinis dangtelis
ZH 60-ID 2003848 25 Vienetas - Atsisiuntimai
-
Duomenų lapas HG 47-L / 2003806 , 0.32MB , pdfES atitikties deklaracija HG 47-L / 2003806 , 0.15MB , pdfREACH Atitikties deklaracija HG 47-L / 2003806 , 0.12MB , pdfRoHS Atitikties deklaracija HG 47-L / 2003806 , 0.12MB , pdfPrekės ženklo leidimas Разрешение на нанесение знака VDE для HG 47 , 0.12MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
