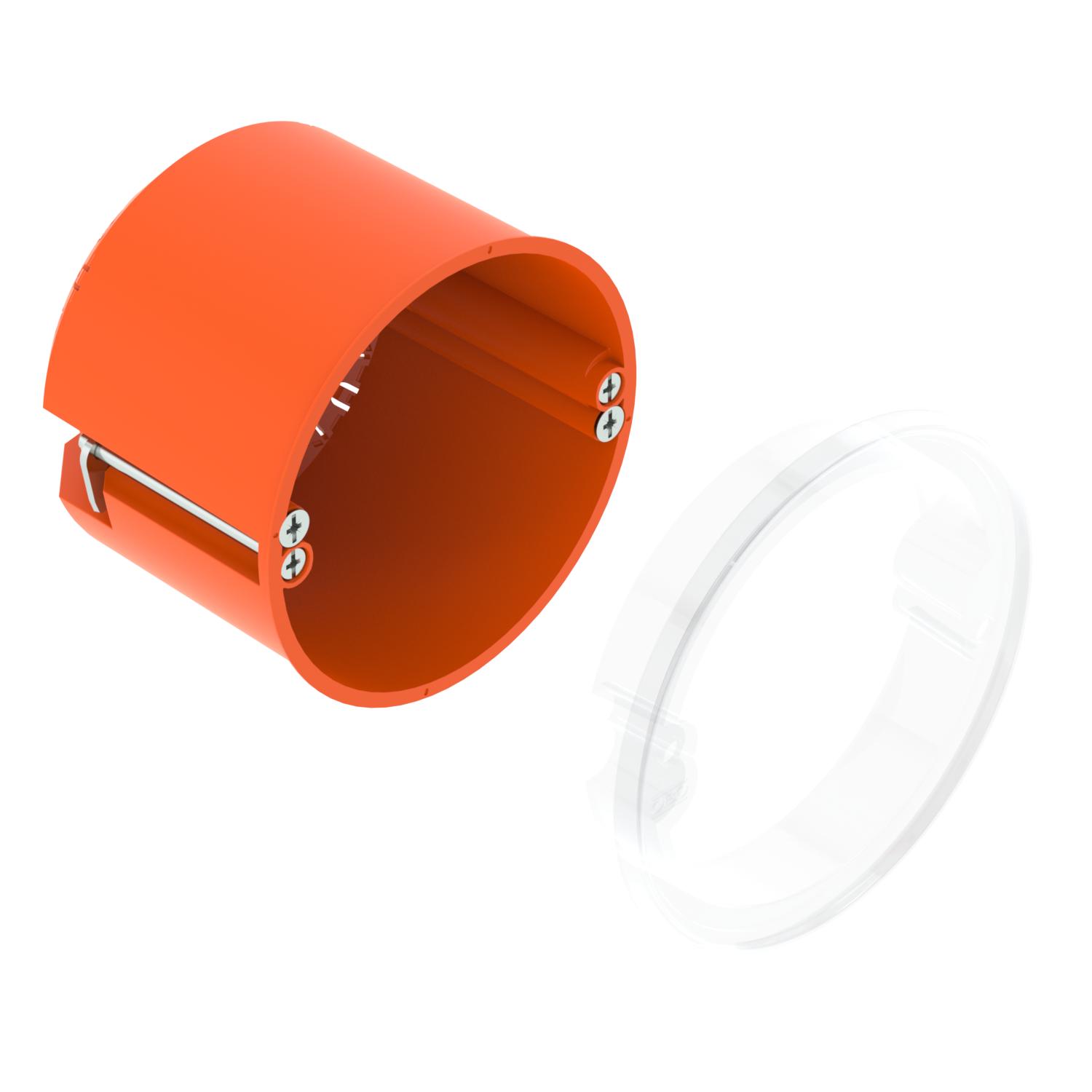

HW tuščiavidurių sienų instaliacinė dėžutė 61, CEE / PERILEX, su sandarinimo žiedu
Art. Nr. 2003819 | EAN 4012196700790
- Prekės aprašymas
-
Prekės aprašymasCEE / PERILEX tuščiavidurės sienos instaliacinė dėžutė su sandarinimo žiedu, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 61 mm, o plokščių storis – nuo 5 iki 40 mm.
• 2 varžtai
• Instaliaciniai varžtai, tvirtinimo apkabos
• 3 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 3 įvadai skirti 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• 2 įvadai skirti 5 x 2,5 mm² arba 7 x 1,5 mm² NYM kabeliams
• 1 įvadas 3 x 1,5 mm² NYM kabeliams
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

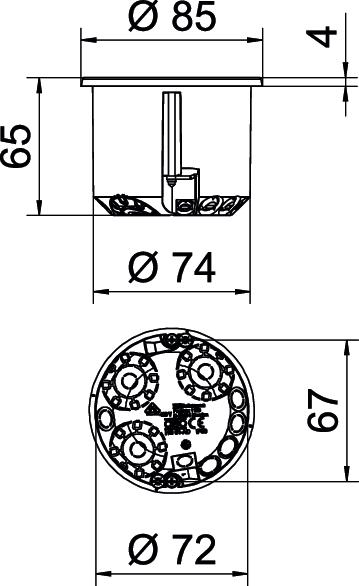

Apsaugos rūšis IP34 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Atstumas tarp dangčio varžtų 67 mm Aukštis 61 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,118 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis Ø74mm, H61mm Forma apvalus Frezos skylės skersmuo 74 mm Įdėklų skaičius 1 Išmatuota įtampa 400 V Įvado tipas NYM kabeliai ir vamzdžiai Įvadų skaičius 9 Kabelių įvadai 3 x 1,5 mm² 1 Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm² 3 Kabelių įvadai 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kombinuotieji įvadai Ø 20 / 25 mm 3 Korpuso įvorės tipas Ištraukimo anga Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. vardinis skerspjūvis 1,5 mm² Prietaisų tvirtinimas Varžtai Ramstis be Sandari ne Skersmuo 74 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė Su varžtais taip Tinka maks. plokštės storiui 40 mm Tinka min. plokštės storiui 5 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas HG 61-AD-IP / 2003819 , 0.29MB , pdfES atitikties deklaracija HG 61-AD-IP / 2003819 , 0.16MB , pdfPrekės ženklo leidimas Разрешение на нанесение знака VDE для HG 61 , 0.34MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
