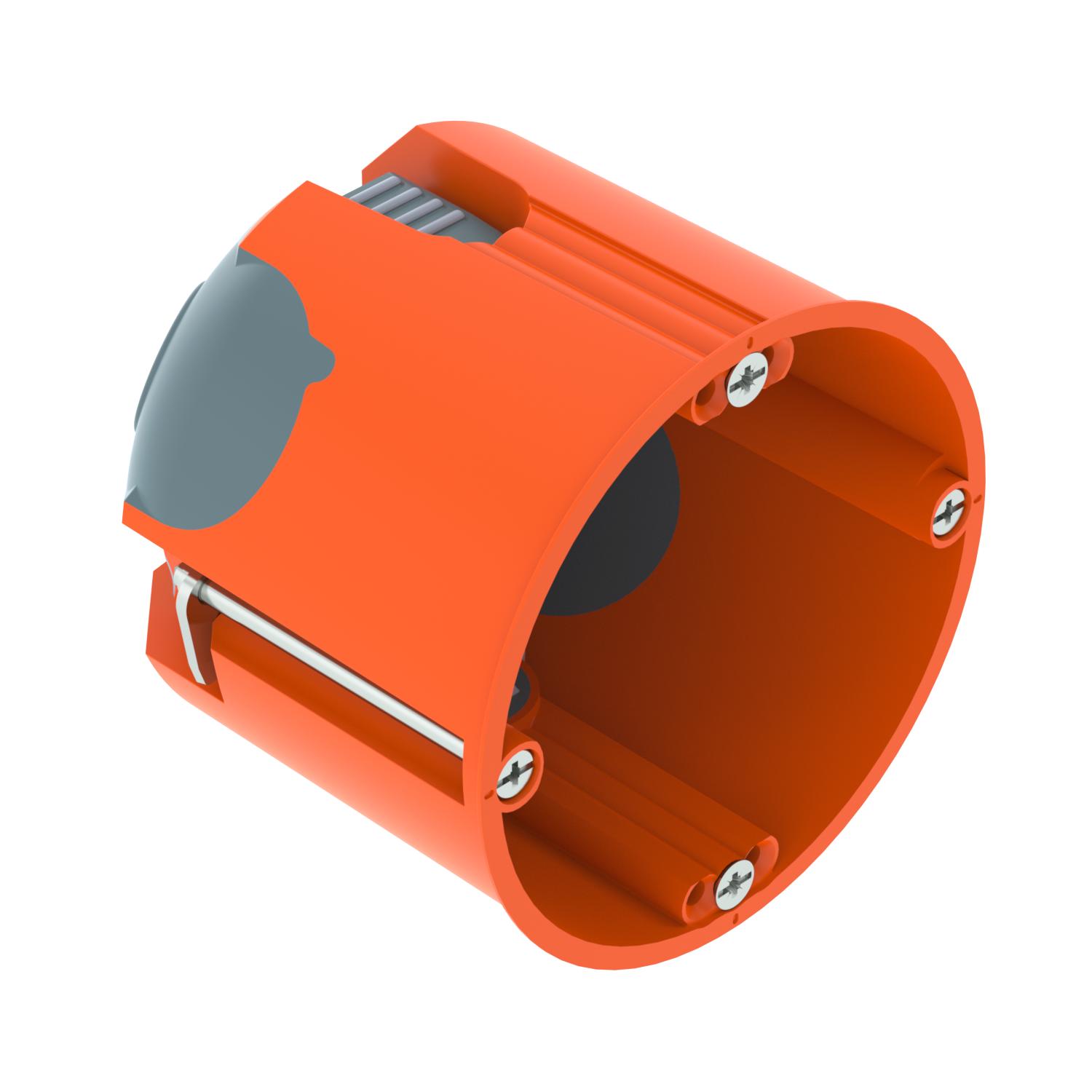

HW tuščiaviduriu sienų instaliacinė dėžutė 61, sandari
Art. Nr. 2003808 | EAN 4012196715947
- Prekės aprašymas
-
Prekės aprašymasKonstrukcinių sienų instaliacinė dėžutė su sandariais membraniniais įvadais, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 61 mm, o plokščių storis – nuo 5 iki 40 mm.
• 2 x 3 varžtų gaubtai
• Instaliaciniai varžtai, tvirtinimo apkabos
• 2 kombinuoti vamzdžių įvadai, Ø 20 ir 25 mm
• 4 įvadai, skirti 3 x 1,5 mm NYM kabeliams
• 2 įvadai, skirti 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• 2 įvadai, skirti 5 x 2,5 mm² arba 7 x 1,5 mm² NYM kabeliams
• Sandari jungtis su kitomis instaliacinėmis dėžutėmis, su ZH 11-V tipo jungiamaisiais elementais
Pristatomi priedai: 10 x jungiamųjų elementų, ZH 11-V
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

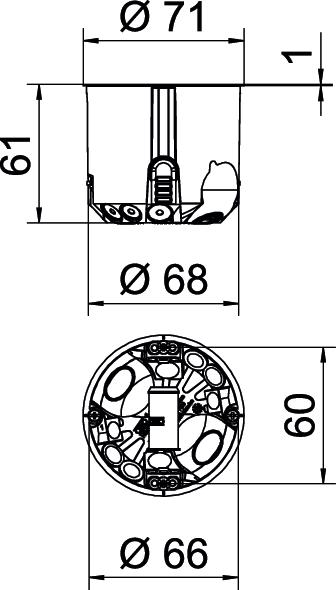

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Aukštis 61 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,116 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis Ø68mm, H61mm Forma apvalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 1 Išmatuota įtampa 400 V Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 10 Kabelių įvadai 3 x 1,5 mm² 4 Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kabelių įvadai 5 x 2,5 mm² / 7 x 1,5 mm² 2 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Prietaisų tvirtinimas Varžtai Ramstis Jungiamoji dalis Sandari taip Skersmuo 68 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė / pilka Su varžtais taip Tinka maks. plokštės storiui 40 mm Tinka min. plokštės storiui 5 mm - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
HW kompensavimo žiedas
ZH 68-AR 2003840 10 Vienetas
HW tinko išlyginimo žiedas 10
ZH 10-AR 2003842 25 Vienetas
HW tinko išlyginimo žiedas 20
ZH 20-AR 2003844 25 Vienetas
HW tuščiavidurių sienų dėžučių jungiamasis elementas
ZH 11V 2003846 10 Vienetas
Tuščiavidurių sienų instaliacinės dėžutės vidinis dangtelis
ZH 60-ID 2003848 25 Vienetas - Atsisiuntimai
-
Duomenų lapas HG 61-L / 2003808 , 0.32MB , pdfES atitikties deklaracija HG 61-L / 2003808 , 0.15MB , pdfREACH Atitikties deklaracija HG 61-L / 2003808 , 0.12MB , pdfRoHS Atitikties deklaracija HG 61-L / 2003808 , 0.12MB , pdfPrekės ženklo leidimas Разрешение на нанесение знака VDE для HG 61 , 0.34MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
