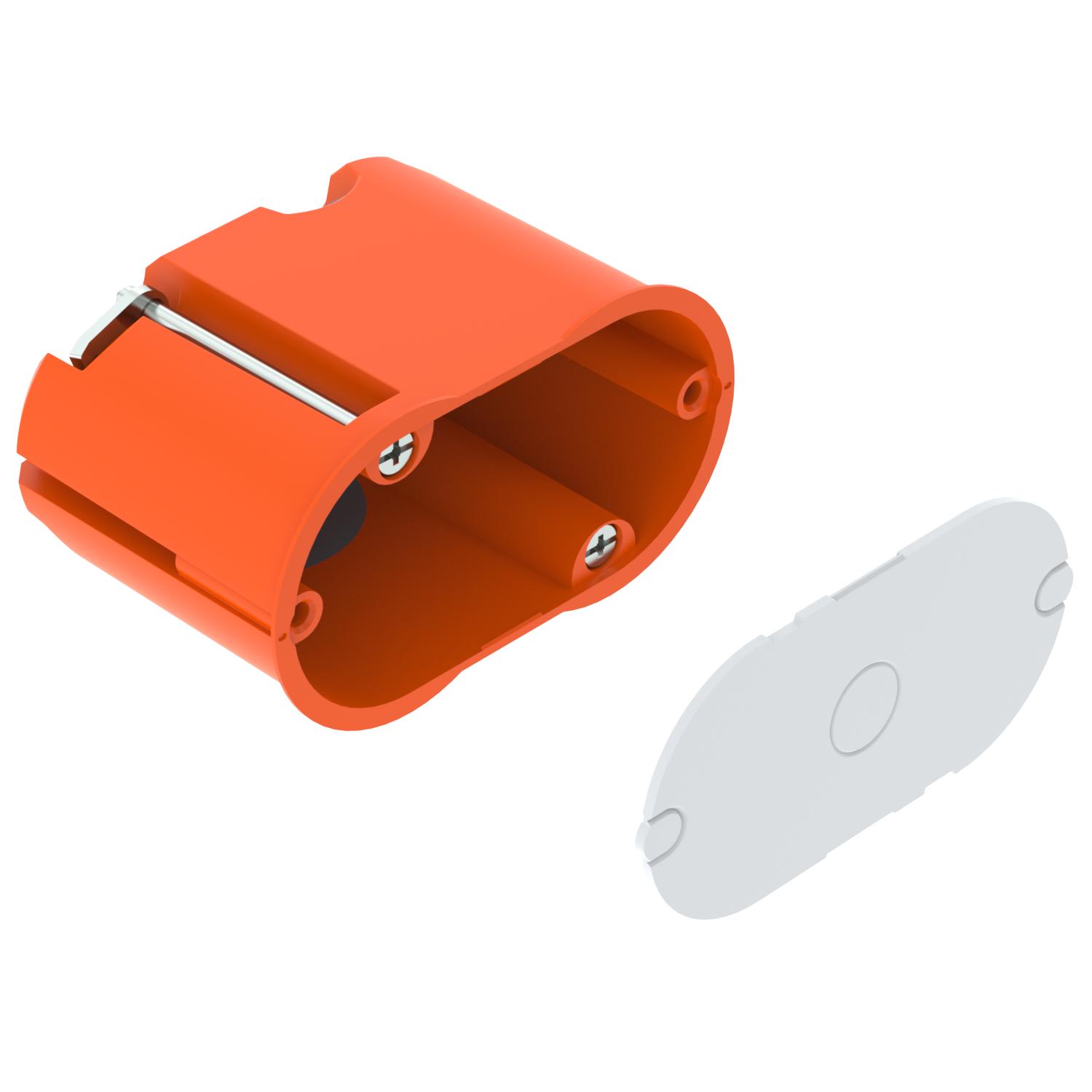

HW tuščiavidurių sienų sieninis išvado lizdas, dvigubas, sandarus
Art. Nr. 2003834 | EAN 4012197244842
- Prekės aprašymas
-
Prekės aprašymasSandari dviguba tuščiavidurių sienų išvado dėžutė, skirta sieniniams šviestuvams ar garsiakalbiams montuoti. Su dangteliu.
• 1 įvadas, skirtas 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• 2 įvadai, skirti 3 x 1,5 mm² NYM kabeliams
• 1 kombinuotas vamzdžio įvadas Ø 20 ir 25 mm
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

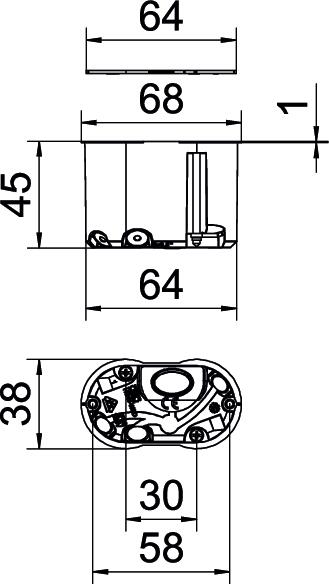

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Aukštis 45 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,08 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas užfiksuojama Dangtis balta Dydis 68x38x45 Forma ovalus Frezos skylės skersmuo 35 mm Ilgis 68 mm Išmatuota įtampa 400 V Įvado tipas NYM kabeliai ir vamzdžiai Įvadų skaičius 4 Kabelių įvadai 3 x 1,5 mm² 2 Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm² 1 Kombinuotieji įvadai Ø 20 / 25 mm 1 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 1,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Plotis 38 mm Prietaisų tvirtinimas Varžtai Sandari taip skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė / pilka Su varžtais ne Tinka maks. plokštės storiui 40 mm Tinka min. plokštės storiui 5 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas HG 45-WAD-LD / 2003834 , 0.28MB , pdfES atitikties deklaracija HG 45-WAD-LD / 2003834 , 0.15MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas HG 45-WA-LD , 0.34MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
