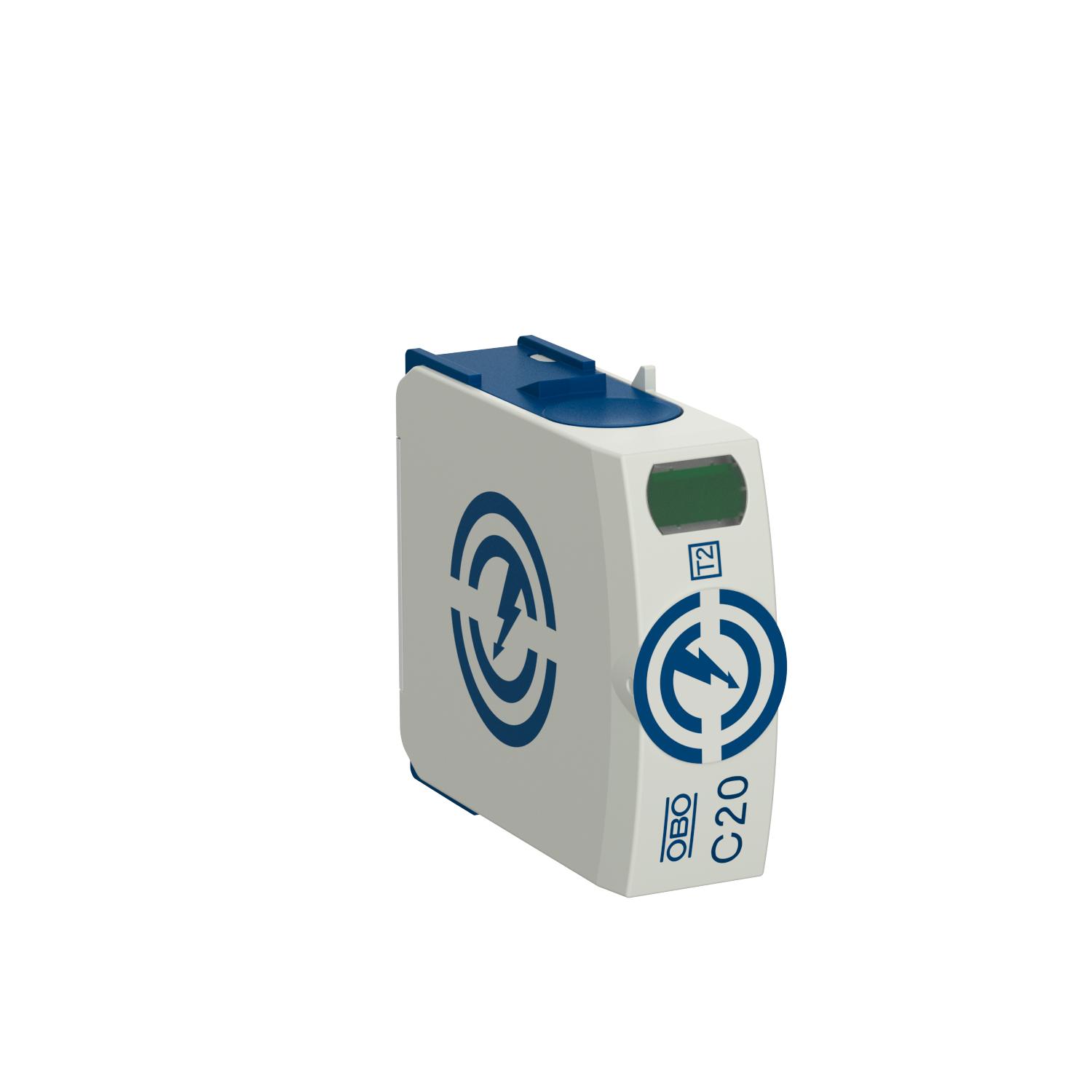

Įdėklas C20

Art. Nr. 5095600 | EAN 4012196329694

Art. Nr. / Tipas	5095600 / C20-0-255

Polių konstrukcija	N/PE

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Viršįtampio iškroviklio idėklas N-PE, tipas 2

• Apsauga nuo viršįtampio potencialams išlyginti pagal VDE 0100-443 (IEC 60364-4-44)
• Impulsinė srovė 40 kA (8/20) poliui dėl galingų varistorių

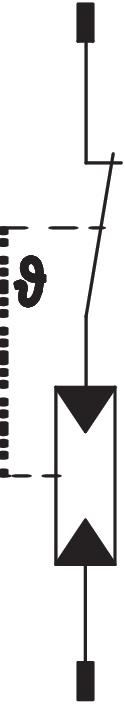

• Modulinis įkišamas iškroviklis su dinaminiu skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksatoriaus funkcija su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose – su bepotencialiais nuotolinio signalizavimo kontaktais

Pritaikymas: potencialo išlyginimas pagrindiniuose ar skirstomuosiuose linijų skyduose.

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Antrinės srovės slopinimo geba (eff) [N-PE]	0,1 kA
Apsaugos rūšis	IP20
Atsparus trumpajam jungimui	taip
Aukščiausia nuolatinė įtampa (N-PE)	255 V
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Jungimo galia AC	230 V; 0,5 A
Jungimo galia DC	230 V; 0,1 A / 75 V; 0,5 A
Korpuso medžiaga	PA UL 94 V-0
Leidimai	VDE
Maks. darbinė temperatūra	80 °C
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE]	60 kA

Min. darbinė temperatūra	-40 °C
Minimalus atstumas	1,5 mm
Montavimo būdas	ant bazinio elemento
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	N/PE
Polių skaičius	1
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Tinklo forma	kitos
TOV įtampa [N-PE] –atlaikymo režimas – 200 ms	1200 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	40 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
