Instaliacinė kolona, tipas ISSOG70140
Art. Nr. 6289090 | EAN 4012196258703
- Prekės aprašymas
-

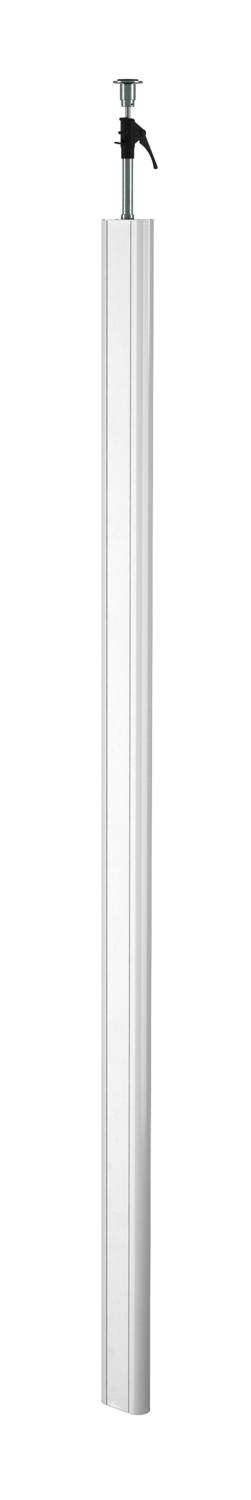

Prekės aprašymasOvalios formos ISS instaliacinė aliuminio kolona su 76,5 mm sistemos anga.
Komplektą sudaro:
1 vieno latako kolona su įtempiamąja tvirtinimo priemone
bendras ilgis: 3 315–3 480 mm
1 lubų tvirtinimo priemonė su įtempiamuoju įtaisu
1 kanalo įmontuojamas profilis
ilgis: 3 000 mm
1 viršutinė aliuminio dalis
ilgis: 3000 mm
Prietaisų įrengimo zona tinka priekyje užsifiksuojančių 71GD... serijos prietaisų montažinėms dėžutėms įstatyti.
Instaliacinė kolona yra sukomplektuota, bet be rozečių. Priedai parenkami priklausomai nuo montavimo situacijos.
-
- Techniniai duomenys
-

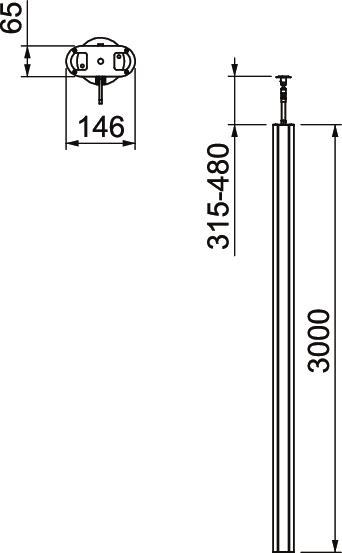

Matmenys
Aukštis 65 mm Be halogenų taip Besikeičiantis pagal vietą ne Dydis 3000x146x65 Ilgis 3000 mm Iš anksto sujungtas ne Išvadas vienpusis Kabelio įvadas viršuje/apačioje Kolonos forma ovalus Maks. aukščių išlyginimas 480 mm Maks. kolonos aukštis 3480 mm Medžiaga Aliuminis Min. aukščių išlyginimas 315 mm Min. kolonos aukštis 3315 mm Montavimas prie lubų taip Naudojamų viršutinių dalių skaičius 1 Pagrindo montavimas taip Pereinantis profilis taip Plotis 146 mm Reguliuojamas taip Sekcijų skaičius 1 St. Spalva baltas; RAL 9010 Tvirtinimo būdas įtempti Viršutinės dalies plotis 76,5 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Pagrindo plokštė 70140
ISSBP70140RW 6290120 1 Vienetas
Guminis pagrindas, skirtas 70140
ISSGU70140 6290174 1 Vienetas
Lubų dengiamoji plokštelė, skirta ISS70140
WAG70140O 6290260 1 Vienetas
Prietaiso montažinė dėžutė 71GD6, vienguba
71GD6 6288610 5 Vienetas
Prietaiso montažinė dėžutė 71GD7-2, dviguba
71GD7-2 6288608 2 Vienetas - Atsisiuntimai
-
Duomenų lapas ISSOG70140RW / 6289090 , 0.22MB , pdfES atitikties deklaracija ISSOG70140RW / 6289090 , 0.15MB , pdfUK Atitikties Deklaracija ISSOG70140RW / 6289090 , 0.14MB , pdfMontavimo instrukcija Instaliacinės kolonos su įtempiamuoju įtaisu montavimo instrukcija , 1.06MB , pdfNėra šio gaminio aprašymų
