Instaliacinis elementas, apskritas, grindims, kurių aukštis 55 mm 55
Art. Nr. 7405047 | EAN 4012195674450
- Prekės aprašymas
-

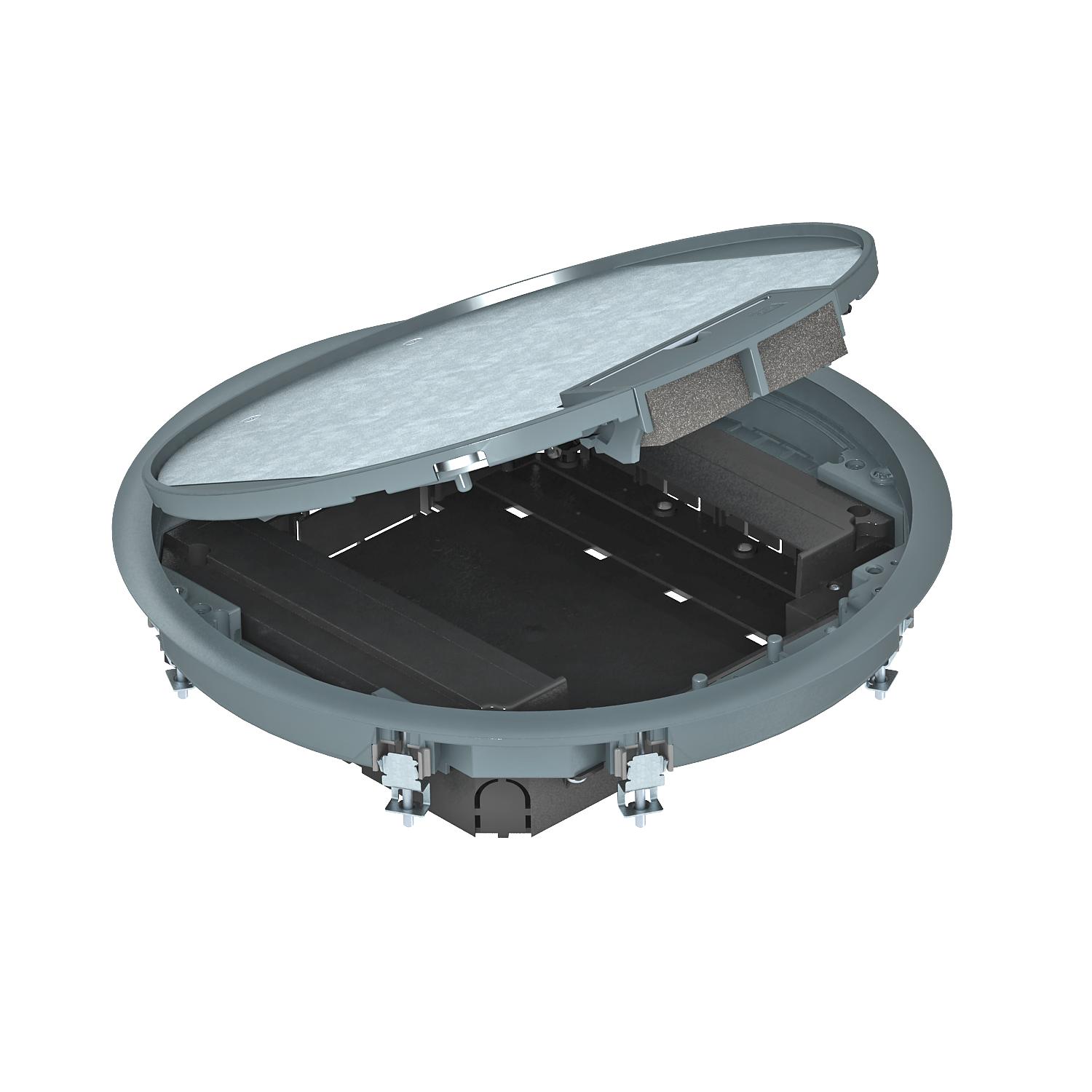

Prekės aprašymasGESR9 grindinis liukas su fiksuotu 55 mm montavimo aukščiu. Su dviem montavimo korpusais vertikaliam „Modul 45“ prietaisų montavimui ir keturiomis apsaugomis nuo laidų ištraukimo. Norint sumontuoti „Modul 45“ prietaisus, papildomai reikia dar dviejų įmontuojamųjų rėmų.
Duomenų lizdų montavimas atliekamas naudojant vieną papildomą montavimo plokštę MPMT45.
Grindiniame liuke yra universalūs tvirtinimo laikikliai.
-
- Techniniai duomenys
-
Techniniai duomenys

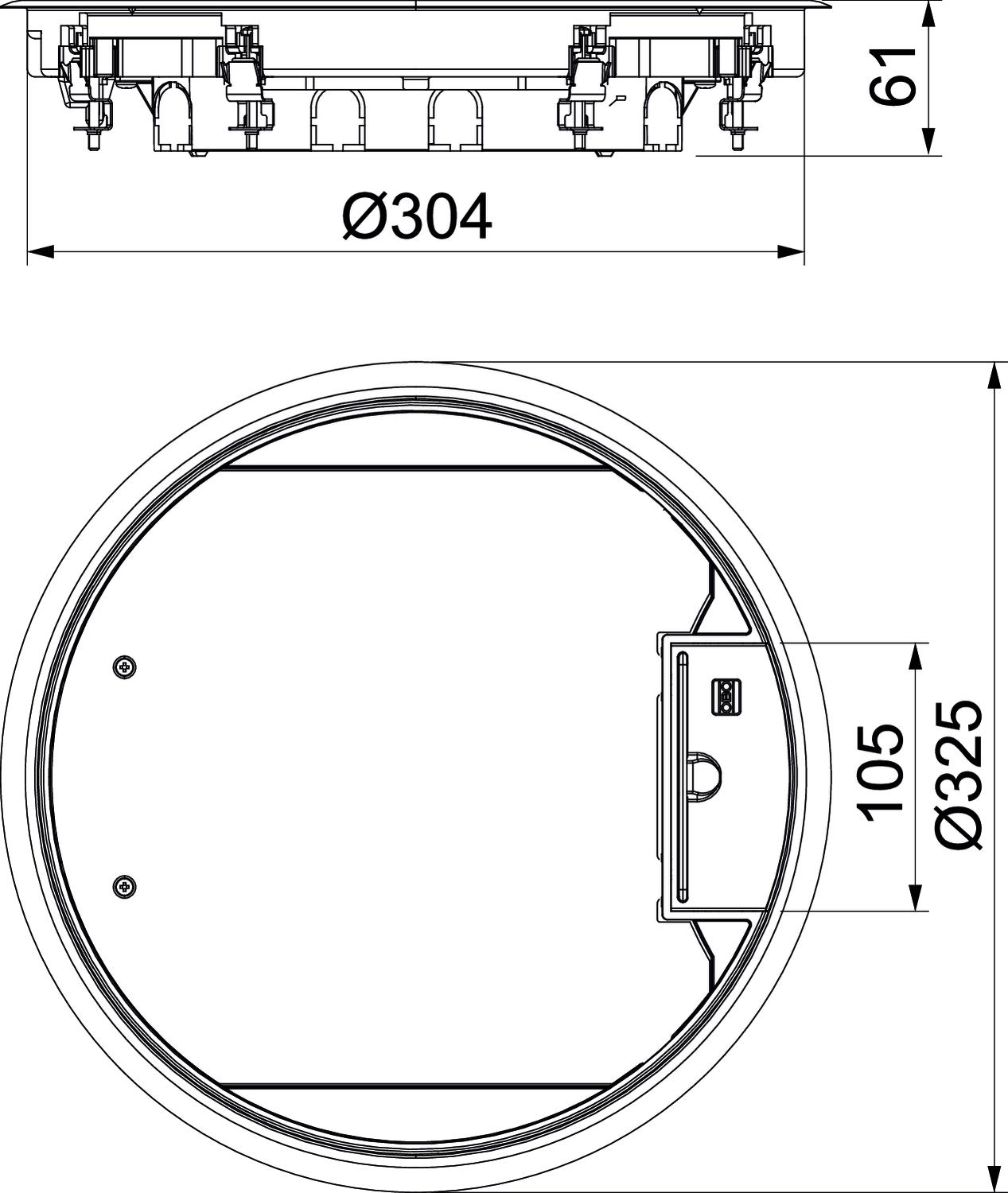

Atidarymo mechanizmas Rankenos juosta Aukštis 61 mm Dydis Ø325x61 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Ilgis 325 mm Įmontavimo gylis 58 mm Įmontavimo skersmuo 304 Įmontuojamų prietaisų skaičius 8 Išorinis skersmuo 325 mm Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Medžiaga Poliamidas Min. grindų aukštis 58 mm Min. monolitinių grindų aukštis 55 mm Pagrindo priežiūra sausas Plotis 325 mm Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Spalva geležies pilkumo; RAL 7011 Su grindų dangos išpjova ne Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Montavimo rėmas keturiems viengubiems „Modul 45®“ prietaisams
MT45V 4 7408670 5 Vienetas
Montavimo rėmelis trims viengubiems „Modul 45®“ prietaisams
MT45V 3 7408672 5 Vienetas
Montavimo rėmelis trigubų ir viengubų „Modul 45®“ prietaisų montavimui
MT45V 3+1 7408680 5 Vienetas
Montavimo rėmelis dviems dvigubiems „Modul 45®“ prietaisams
MT45V 2+2 7408682 5 Vienetas
Montavimo plokštė, 2 x duomenų lizdas, C tipas, skirta 55 sistemai
MPMT45 2C 7408705 1 Vienetas - Atsisiuntimai
-
Duomenų lapas GESR9 55U V 7011 / 7405047 , 0.20MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GES 55 , 0.18MB , pdfNėra šio gaminio aprašymų
