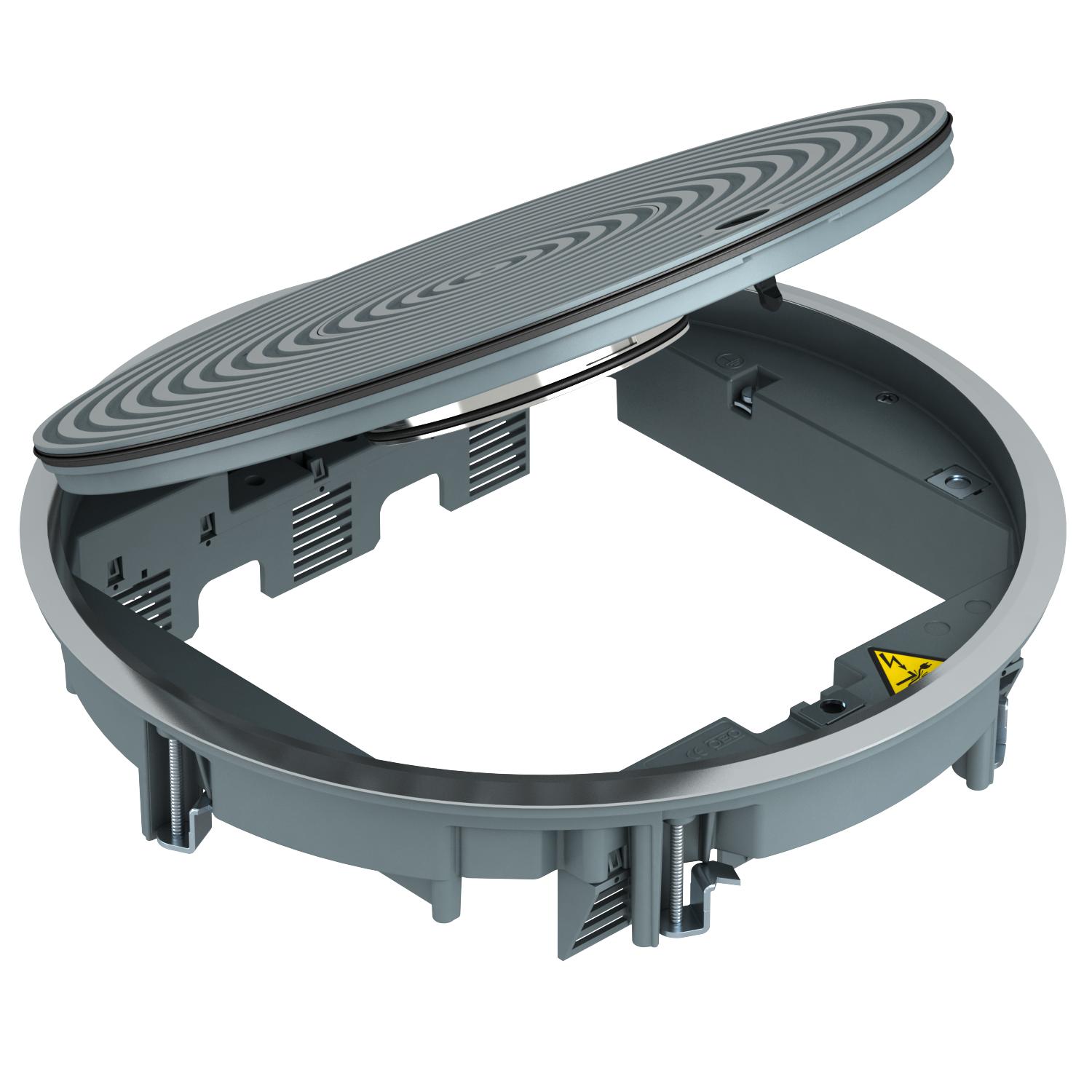

Instaliacinis elementas GRAF9, universalus, numatytas drėgnai priežiūrai su struktūros dangteliu
Art. Nr. 7405746 | EAN 4012195866985
- Prekės aprašymas
-
Prekės aprašymasGrindinis liukas su tubusu drėgno valymo grindims, skirtas iki 12 vnt. „Modul 45“ prietaisų su 3 universaliais laikikliais UT4, naudojama kanalinėje sistemoje ir grindų sistemoje.
Grindinis liukas su tubusu drėgno valymo grindims, 3-jų sekcijų, skirtas įmontuoti montavimo laikikliui MT9. Galima sumontuoti 3 APMT5 dangtelius.
-
- Techniniai duomenys
-
Techniniai duomenys

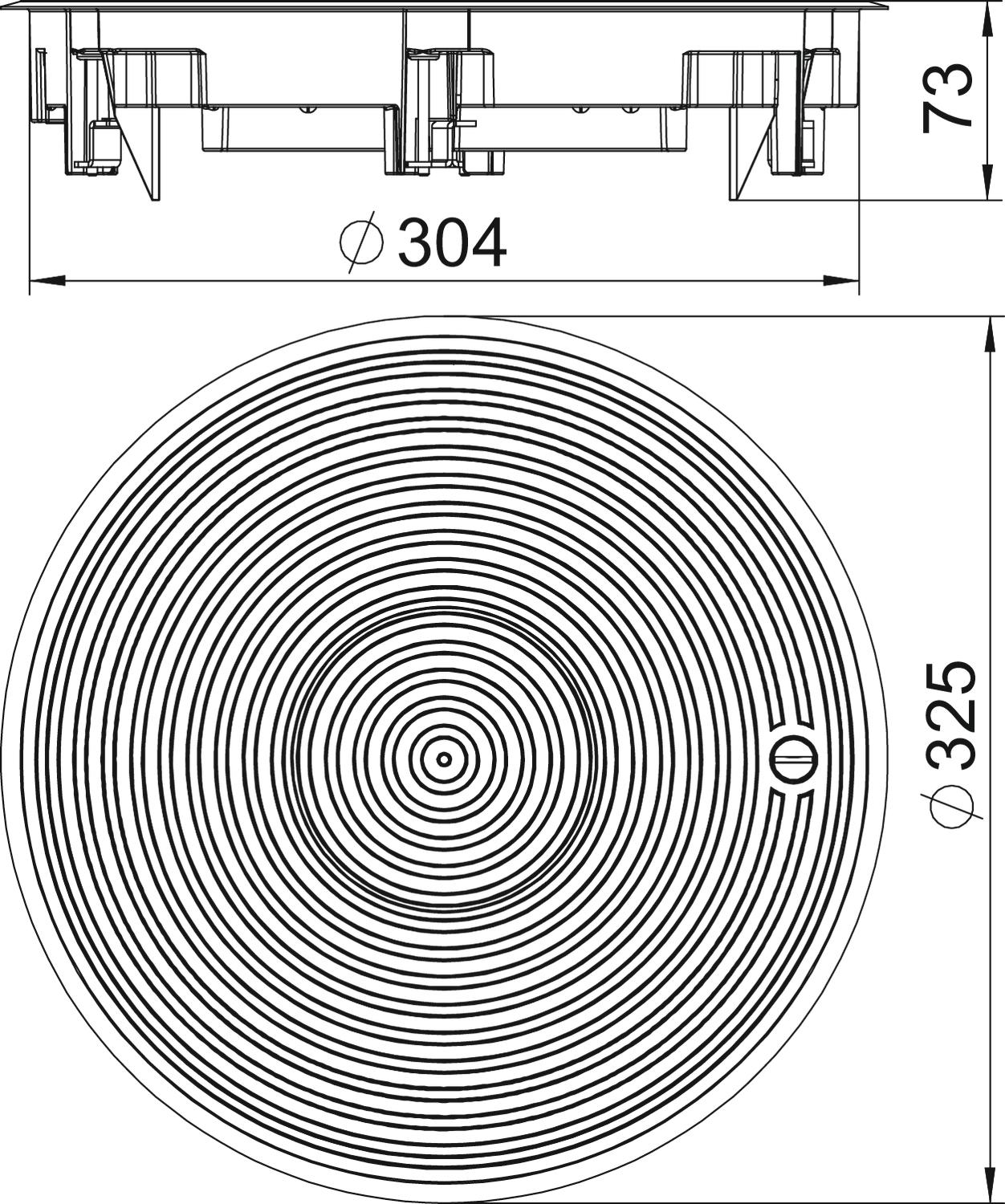

Atidarymo mechanizmas Sukamoji sklendė Dydis Ø325x74 Grindų dangos apsauginis rėmas taip Įmontavimo gylis 80 mm Įmontavimo sistemos tipas UT4 Įmontavimo skersmuo 305 Įmontuojamų prietaisų skaičius 12 Išorinis skersmuo 325 mm Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Leidimai VDE Medžiaga Aliuminio liejinys Min. grindų aukštis 80 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP45 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R9 Pritaikytas didelėms apkrovoms taip Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK10 Spalva geležies pilkumo; RAL 7011 Su grindų dangos išpjova ne Tarpiklio įmontavimo galimybė taip Tinka drėgnam valymui taip Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui taip Vertikali apkrova, didelis plotas iki 10 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas

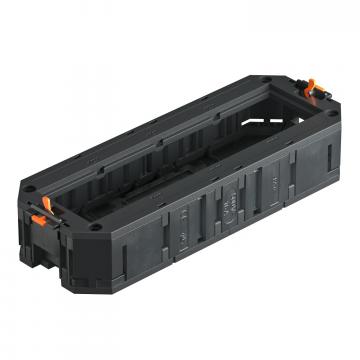

Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas - Atsisiuntimai
-
