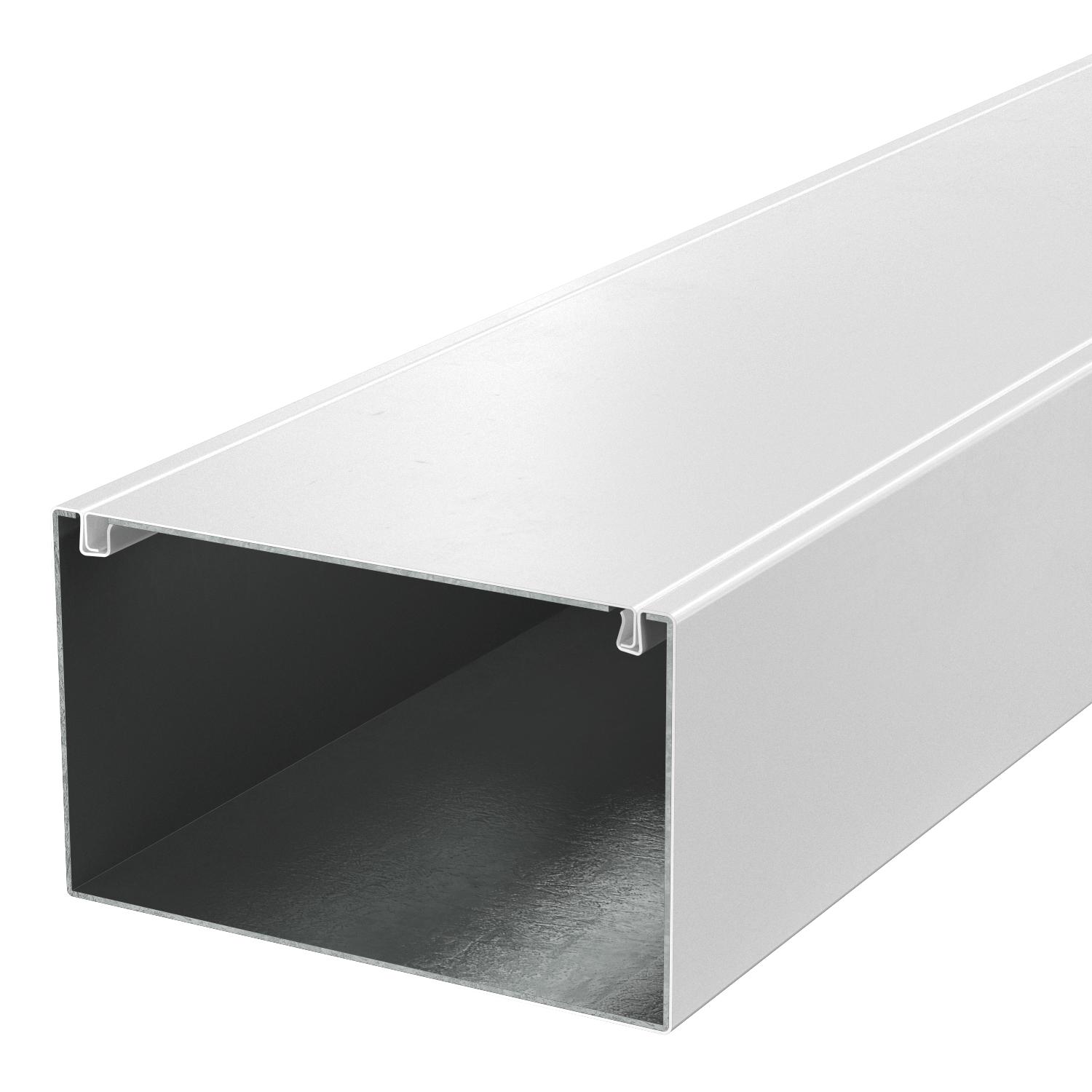

Instaliacinis kanalas su išsipučiančiu priešgaisriniu audiniu PYROLINE® „Rapid PLM“, kanalo aukštis 120 mm, visiškai baltas 2000 | 200 | 120 | baltas; RAL 9010

Instaliacinis kanalas su išsipučiančiu priešgaisriniu audiniu PYROLINE® „Rapid PLM“, kanalo aukštis 120 mm, visiškai baltas

Art. Nr. 7218014 | EAN 4012197351311

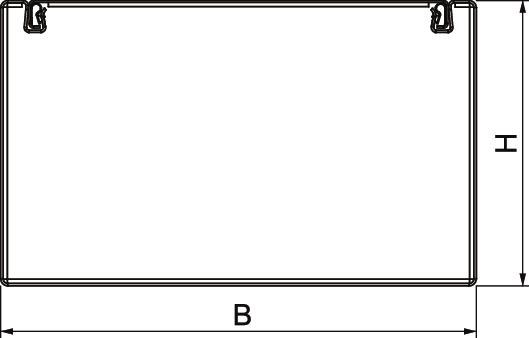

Art. Nr. / Tipas	7218014 / PLM D 1220 RW

Ilgis	2000 mm

Matmuo B	200 mm

Matmuo H	120 mm

Spalva	baltas; RAL 9010

Prekės aprašymas

Prekės aprašymas

Įmontuojamas metalinis kanalas su išsipučiančiu priešgaisriniu audiniu nuo gaisro apsaugotam kabelių tiesimui. Klasifikuojamas kaip instaliacinis kanalas EI30, EI60 ir EI90 pagal EN 13501-2, patikrinta pagal EN 1366-5. Kilus gaisrui, kanalas per klasifikuojamą trukmę neleidžia plisti gaisrui kanale ir saugo evakuacijos kelius nuo kabelių gaisro poveikio.
Tinka tiesioginiam montavimui ant sienos arba prie lubų, montavimui po sisteminėmis grindimis ar ant atraminių sistemų. Sudūrimo vietų montavimas be įrankių naudojant sujungimo elementą PLM SI. Gali būti montuojamos tik leidime nurodytos iš anksto surinktos tvirtinimo detalės. Dangtelis montuojamas be įrankių ir sudaro galimybę greitam patikrinimui ir pakartotiniam išdėstymui. Patraukta dangtelio iškyša leidžia montuoti dangtelį laipsniškai, kad būtų nuosekliai išlygintas viso kanalo potencialas.

Techniniai duomenys

Techniniai duomenys

Apvalkalas	Plienas
Aukštis	120 mm
Dangtelio tvirtinimas	kita
Dydis	120x200x2000
Galimos pertvaros	taip
Ilgis	2000 mm
Klasifikacija EI - montavimo kanalas	90
Matmuo B	200 mm
Matmuo H	120 mm
Matmuo i	162 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	18500 mm²
Paviršius	padengtas milteliais
Perforuota	taip
Plotis	200 mm
Spalva	baltas; RAL 9010
Ugniai atsparių pusių skaičius	4
Vidinis aukštis	114 mm
Vidinis plotis	194 mm

Visi tipai

Visi tipai

Tipas	Ilgis	Matmuo B	Matmuo H	Spalva	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
PLM D 1220 RW	2000 mm	200 mm	120 mm	baltas; RAL 9010	7218014	m	2 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamojo elemento rinkinys, kanalo aukštis 120 mm	PLM SI 1220	7218032	Vienetas	1 Vienetas

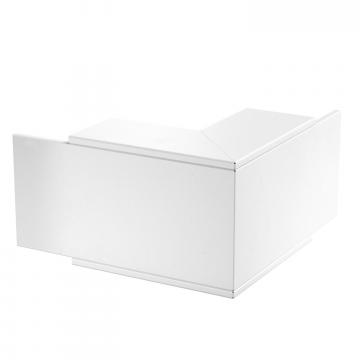

Išorinis kampas, kanalo aukštis 120 mm, visiškai baltas	PLM EC 1220 RW	7218048	Vienetas	1 Vienetas

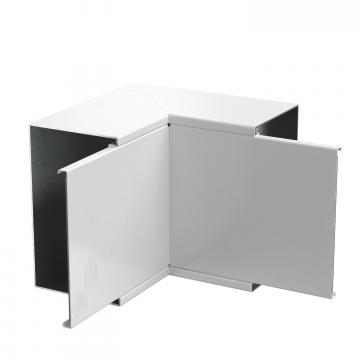

Vidinis kampas, kanalo aukštis 120 mm, visiškai baltas	PLM IC 1220 RW	7218060	Vienetas	1 Vienetas

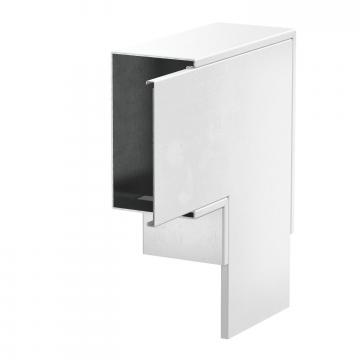

Plokščiasis kampas, kanalo aukštis 120 mm, visiškai baltas	PLM FA 1220 RW	7218072	Vienetas	1 Vienetas

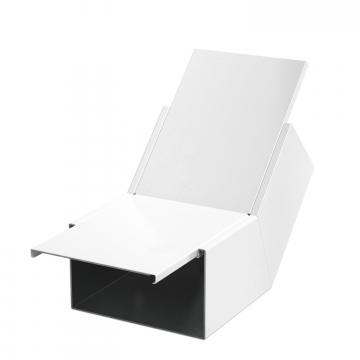

Vertikali alkūnė, kylanti, kanalo aukštis 120 mm, visiškai balta	PLM BR 1220 RW	7218120	Vienetas	1 Vienetas

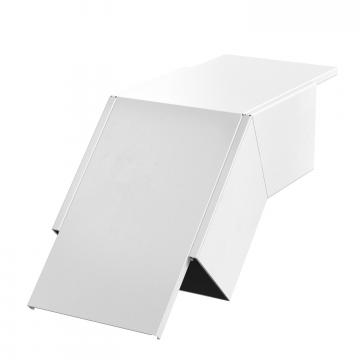

Vertikali alkūnė, besileidžianti, kanalo aukštis 120 mm, visiškai balta	PLM BF 1220 RW	7218112	Vienetas	1 Vienetas

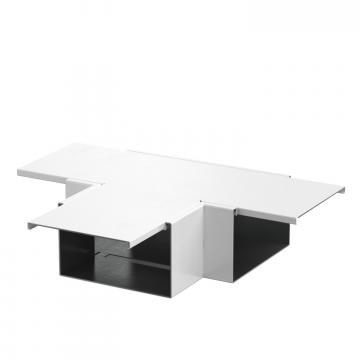

T formos atšaka, kanalo aukštis 120 mm, visiškai baltas	PLM TB 1220 RW	7218084	Vienetas	1 Vienetas

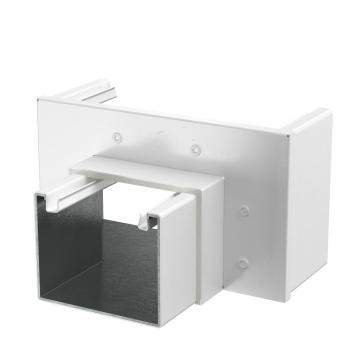

Tiesus trumpinamasis elementas, kanalo aukščiui nuo 120 mm iki 80 mm, visiškai baltas	PLM RP 1220 RW	7218104	Vienetas	1 Vienetas

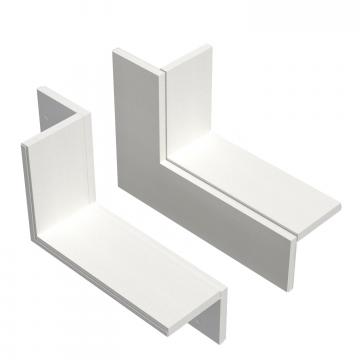

Laikiklio prie sienos rinkinys, dvipusis, kampiniam montavimui, kanalo aukštis 120 mm, visiškai baltas	PLM CC 1220 RW	7218144	Vienetas	1 Vienetas

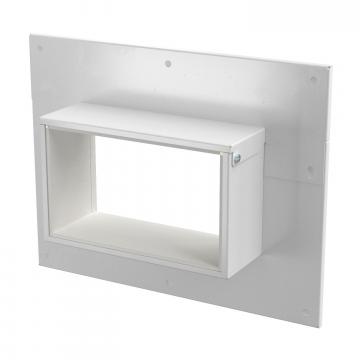

Sieninė sujungimo detalė, trijų ir keturių pusių, kanalo aukštis 120 mm, visiškai balta	PLM WC 1220 RW	7218132	Vienetas	1 Vienetas

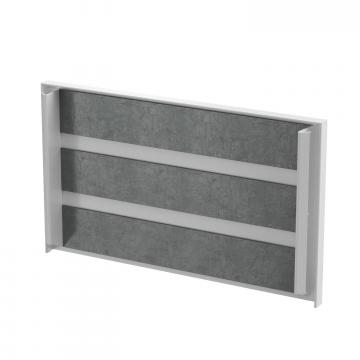

Galinis dangtelis, kanalo aukštis 120 mm, visiškai baltas	PLM EP 1220 RW	7218096	Vienetas	1 Vienetas
Dangtelių laikiklis, kanalo plotis 200 mm	PLM LS 200	7218036	Vienetas	1 Vienetas
Putų tarpiklis, kanalo aukštis 120 mm	PLM CO 1220	7218162	Vienetas	1 Vienetas
Kabelių apkaba montavimui prie sienos, kanalo aukštis 120 mm	PLM WB 1220 FS	7218156	Vienetas	10 Vienetas
Kabelių apkaba montavimui prie lubų, kanalo aukštis 120 mm	PLM CB 1220 FS	7218150	Vienetas	10 Vienetas

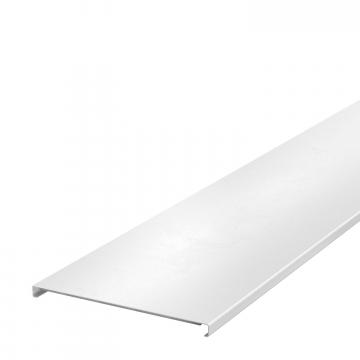

Instaliacinio kanalo dangtelis, kanalo plotis 200 mm, visiškai baltas	PLM LI 200 RW	7218026	m	2 m

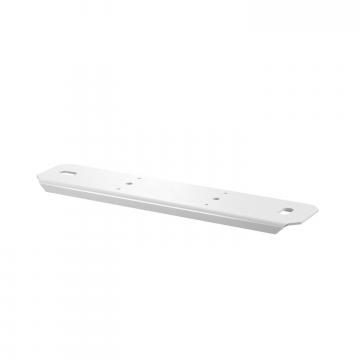

Laikiklis, kanalo plotis 200 mm, visiškai baltas	PLM SU 200 RW	7218170	Vienetas	1 Vienetas
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
