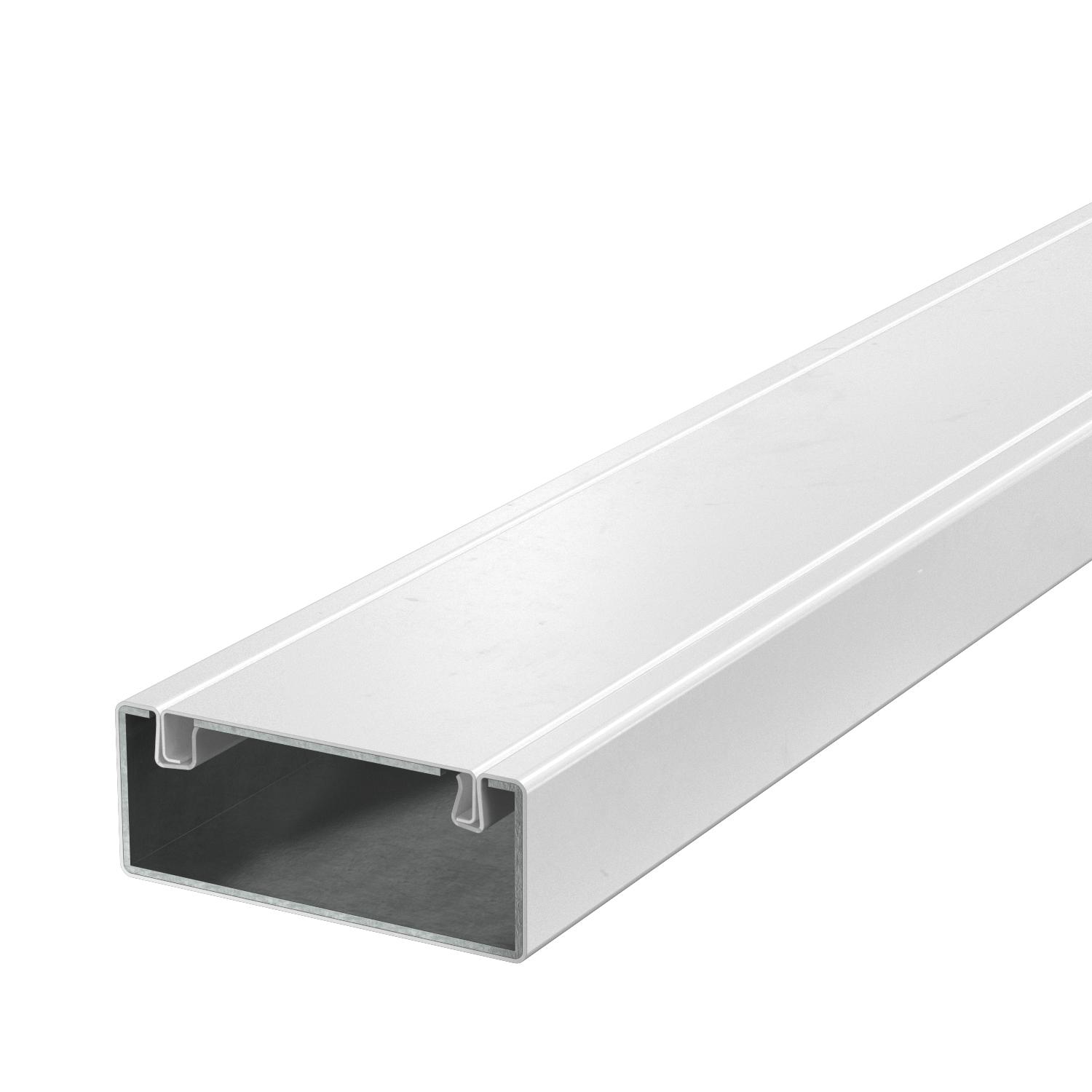

Instaliacinis kanalas su išsipučiančiu priešgaisriniu audiniu PYROLINE® „Rapid PLM“, kanalo aukštis 40 mm, visiškai baltas 2000 | 100 | 40 | baltas; RAL 9010

Instaliacinis kanalas su išsipučiančiu priešgaisriniu audiniu PYROLINE® „Rapid PLM“, kanalo aukštis 40 mm, visiškai baltas

Art. Nr. 7218006 | EAN 4012197351298

Art. Nr. / Tipas	7218006 / PLM D 0410 RW

Ilgis	2000 mm

Matmuo B	100 mm

Matmuo H	40 mm

Spalva	baltas; RAL 9010

Prekės aprašymas

Prekės aprašymas

Įmontuojamas metalinis kanalas su išsipučiančiu priešgaisriniu audiniu nuo gaisro apsaugotam kabelių tiesimui. Klasifikuojamas kaip instaliacinis kanalas EI30, EI60 ir EI90 pagal EN 13501-2, patikrinta pagal EN 1366-5. Kilus gaisrui, kanalas per klasifikuojamą trukmę neleidžia plisti gaisrui kanale ir saugo evakuacijos kelius nuo kabelių gaisro poveikio.
Tinka tiesioginiam montavimui ant sienos arba prie lubų, montavimui po sisteminėmis grindimis ar ant atraminių sistemų. Sudūrimo vietų montavimas be įrankių naudojant sujungimo elementą PLM SI. Gali būti montuojamos tik leidime nurodytos iš anksto surinktos tvirtinimo detalės. Dangtelis montuojamas be įrankių ir sudaro galimybę greitam patikrinimui ir pakartotiniam išdėstymui. Patraukta dangtelio iškyša leidžia montuoti dangtelį laipsniškai, kad būtų nuosekliai išlygintas viso kanalo potencialas.

Techniniai duomenys

Techniniai duomenys

Apvalkalas	Plienas
Aukštis	40 mm
Dangtelio tvirtinimas	kita
Dydis	40x100x2000
Galimos pertvaros	taip
Ilgis	2000 mm
Klasifikacija EI - montavimo kanalas	90

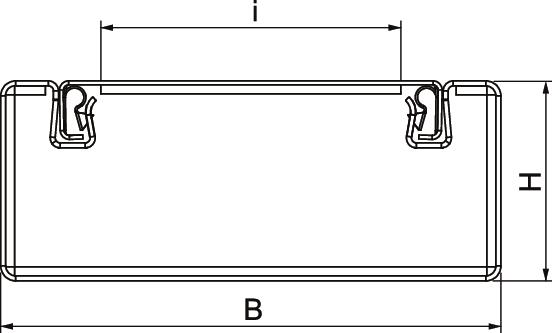

Matmuo B	100 mm
Matmuo H	40 mm
Matmuo i	62 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	1780 mm²
Paviršius	padengtas milteliais
Perforuota	taip
Plotis	100 mm
Spalva	baltas; RAL 9010
Ugniai atsparių pusių skaičius	4
Vidinis aukštis	34 mm
Vidinis plotis	94 mm

Visi tipai

Visi tipai

Tipas	Ilgis	Matmuo B	Matmuo H	Spalva	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
PLM D 0410 RW	2000 mm	100 mm	40 mm	baltas; RAL 9010	7218006	m	2 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungiamojo elemento rinkinys, kanalo aukštis 40 mm	PLM SI 0410	7218028	Vienetas	1 Vienetas

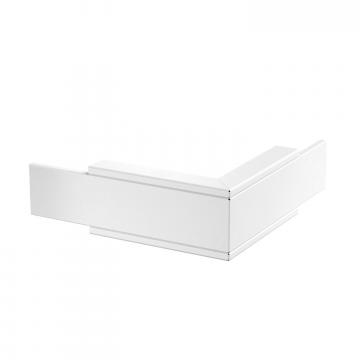

Išorinis kampas, kanalo aukštis 40 mm, visiškai baltas	PLM EC 0410 RW	7218040	Vienetas	1 Vienetas

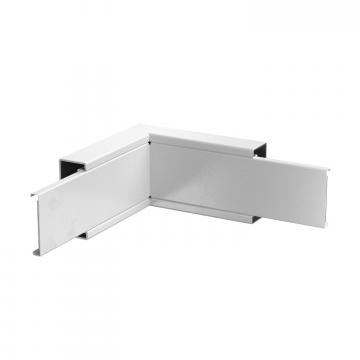

Vidinis kampas, kanalo aukštis 40 mm, visiškai baltas	PLM IC 0410 RW	7218052	Vienetas	1 Vienetas

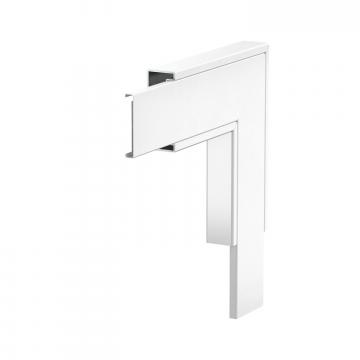

Plokščiasis kampas, kanalo aukštis 40 mm, visiškai baltas	PLM FA 0410 RW	7218064	Vienetas	1 Vienetas

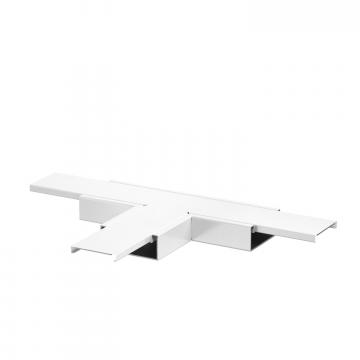

T formos atšaka, kanalo aukštis 40 mm, visiškai baltas	PLM TB 0410 RW	7218076	Vienetas	1 Vienetas

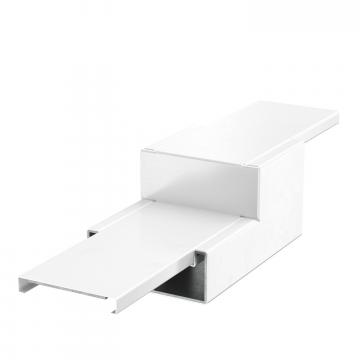

Tiesus trumpinamasis elementas, kanalo aukščiui nuo 80 mm iki 40 mm, visiškai baltas	PLM RP 0810 RW	7218100	Vienetas	1 Vienetas

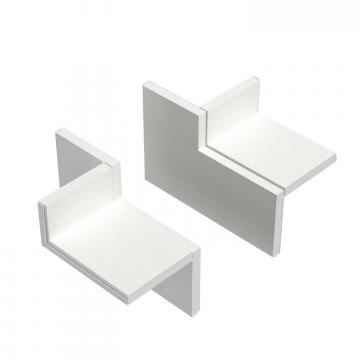

Laikiklio prie sienos rinkinys, dvipusis, kampiniam montavimui, kanalo aukštis 40 mm, visiškai baltas	PLM CC 0410 RW	7218136	Vienetas	1 Vienetas

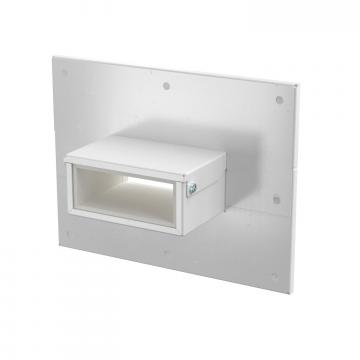

Sieninė sujungimo detalė, trijų ir keturių pusių, kanalo aukštis 40 mm, visiškai balta	PLM WC 0410 RW	7218124	Vienetas	1 Vienetas

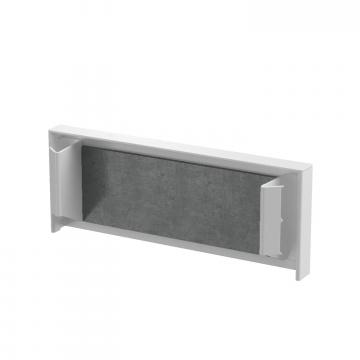

Galinis dangtelis, kanalo aukštis 40 mm, visiškai baltas	PLM EP 0410 RW	7218088	Vienetas	1 Vienetas
Dangtelių laikiklis, kanalo plotis 100 mm	PLM LS 100	7218034	Vienetas	1 Vienetas
Putų tarpiklis, kanalo aukštis 40 mm	PLM CO 0410	7218158	Vienetas	1 Vienetas
Kabelių apkaba montavimui prie sienos, kanalo aukštis 40 mm	PLM WB 0410 FS	7218152	Vienetas	10 Vienetas
Kabelių apkaba montavimui prie lubų, kanalo aukštis 40 mm	PLM CB 0410 FS	7218146	Vienetas	10 Vienetas

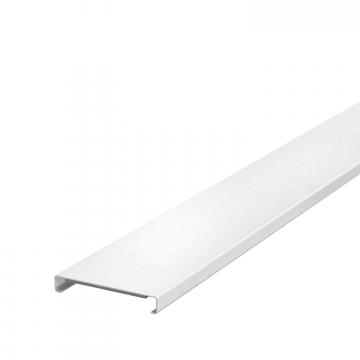

Instaliacinio kanalo dangtelis, kanalo plotis 100 mm, visiškai baltas	PLM LI 100 RW	7218022	m	2 m

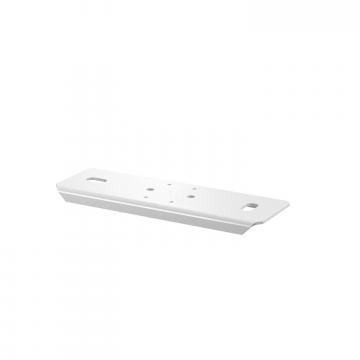

Laikiklis, kanalo plotis 100 mm, visiškai baltas	PLM SU 100 RW	7218166	Vienetas	1 Vienetas
Pertvara 30 FS	TSG 30 FS	6062050	m	3 m
