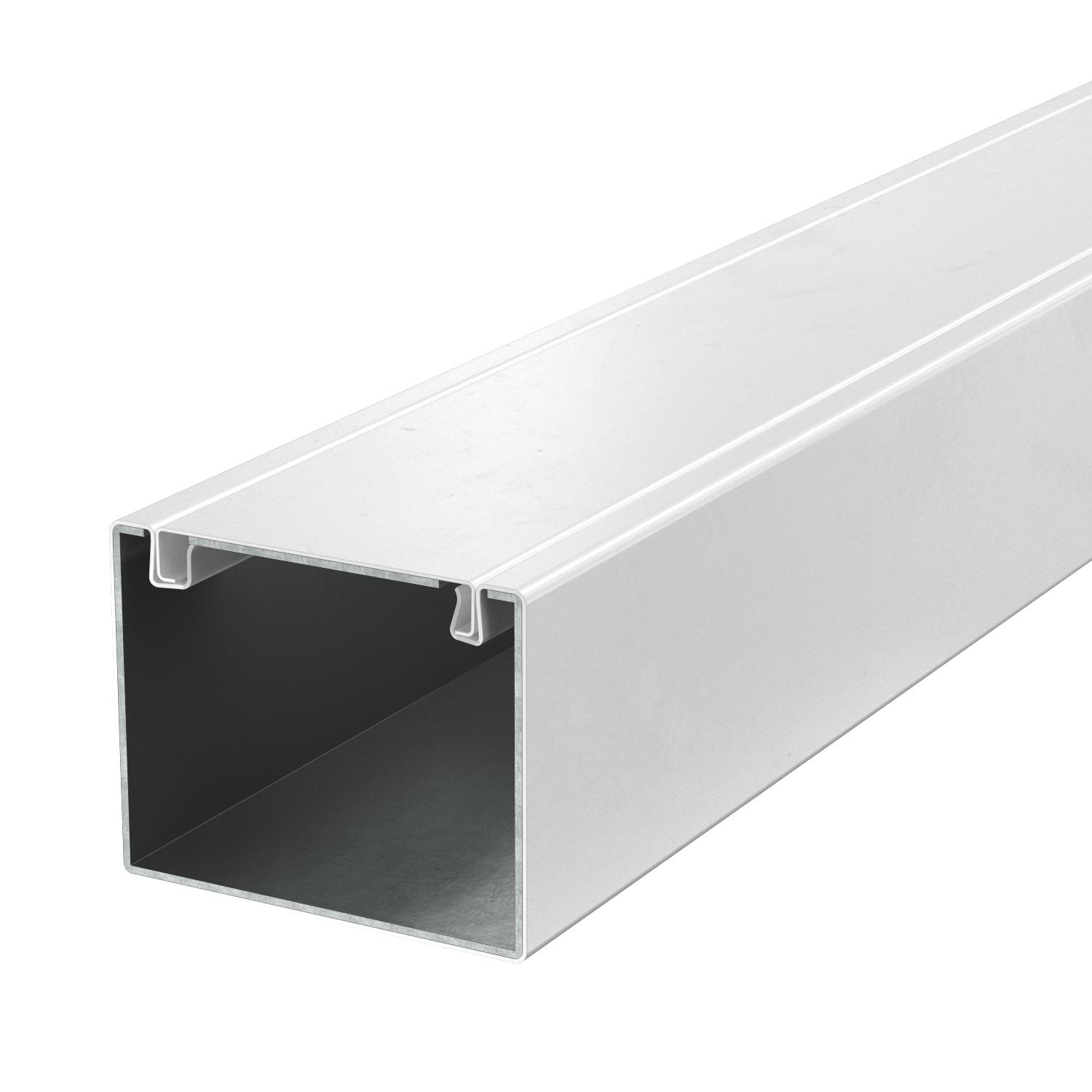

Instaliacinis kanalas su išsipučiančiu priešgaisriniu audiniu PYROLINE® „Rapid PLM“, kanalo aukštis 80 mm, visiškai baltas

Art. Nr. 7218010 | EAN 4012197351304

7218010 / PLM D 0810 RW
2000 mm
100 mm
80 mm
baltas; RAL 9010
Prekės aprašymas
Prekės aprašymas
Įmontuojamas metalinis kanalas su išsipučiančiu priešgaisriniu audiniu nuo gaisro apsaugotam kabelių tiesimui. Klasifikuojamas kaip instaliacinis kanalas EI30, EI60 ir EI90 pagal EN 13501-2, patikrinta pagal EN 1366-5. Kilus gaisrui, kanalas per klasifikuojamą trukmę neleidžia plisti gaisrui kanale ir saugo evakuacijos kelius nuo kabelių gaisro poveikio.
Tinka tiesioginiam montavimui ant sienos arba prie lubų, montavimui po sisteminėmis grindimis ar ant atraminių sistemų. Sudūrimo vietų montavimas be įrankių naudojant sujungimo elementą PLM SI. Gali būti montuojamos tik leidime nurodytos iš anksto surinktos tvirtinimo detalės. Dangtelis montuojamas be įrankių ir sudaro galimybę greitam patikrinimui ir pakartotiniam išdėstymui. Patraukta dangtelio iškyša leidžia montuoti dangtelį laipsniškai, kad būtų nuosekliai išlygintas viso kanalo potencialas.

  • EB atitikties deklaracija pagal EB direktyvas
Techniniai duomenys

Techniniai duomenys

Apvalkalas Plienas
Aukštis 80 mm
Dangtelio tvirtinimas kita
Dydis 80x100x2000
Galimos pertvaros taip
Ilgis 2000 mm
Klasifikacija EI - montavimo kanalas 90

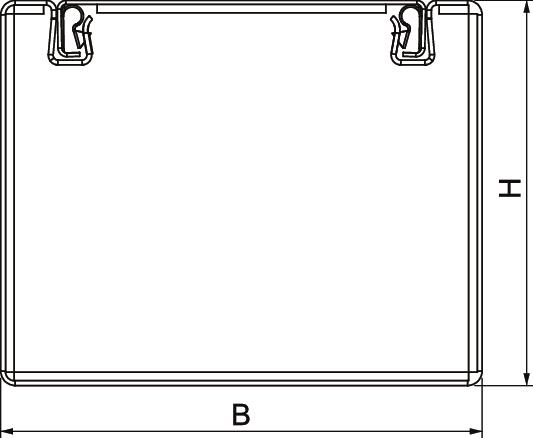

Matmuo B 100 mm
Matmuo H 80 mm
Matmuo i 62 mm
Medžiaga Plienas
Naudingasis skerspjūvis 5180 mm²
Paviršius padengtas milteliais
Perforuota taip
Plotis 100 mm
Spalva baltas; RAL 9010
Ugniai atsparių pusių skaičius 4
Vidinis aukštis 74 mm
Vidinis plotis 94 mm
Visi tipai

Visi tipai

Tipas Ilgis Matmuo B Matmuo H Spalva Art. Nr. Kiekis mažiausias parduodamas kiekis
PLM D 0810 RW 2000 mm 100 mm 80 mm baltas; RAL 9010 7218010
2 m
Priedai

Sistemos priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamojo elemento rinkinys, kanalo aukštis 80 mm Jungiamojo elemento rinkinys, kanalo aukštis 80 mm PLM SI 0810 7218030
1 Vienetas

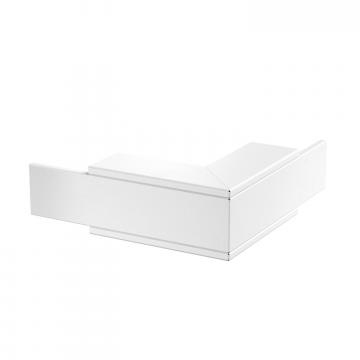

Išorinis kampas, kanalo aukštis 80 mm, visiškai baltas Išorinis kampas, kanalo aukštis 80 mm, visiškai baltas PLM EC 0810 RW 7218044
1 Vienetas

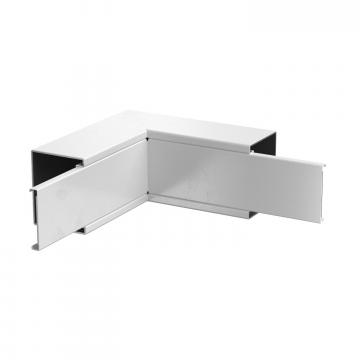

Vidinis kampas, kanalo aukštis 80 mm, visiškai baltas Vidinis kampas, kanalo aukštis 80 mm, visiškai baltas PLM IC 0810 RW 7218056
1 Vienetas

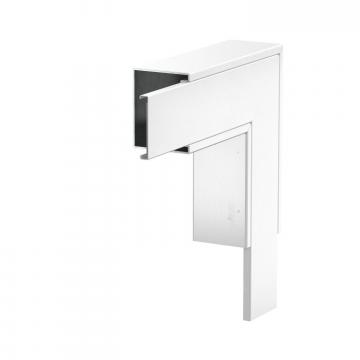

Plokščiasis kampas, kanalo aukštis 80 mm, visiškai baltas Plokščiasis kampas, kanalo aukštis 80 mm, visiškai baltas PLM FA 0810 RW 7218068
1 Vienetas

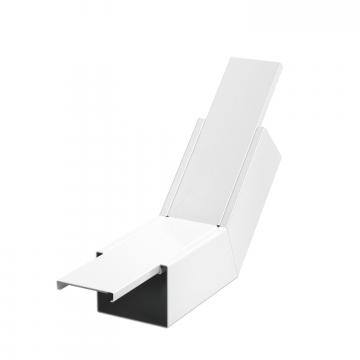

Vertikali alkūnė, kylanti, kanalo aukštis 80 mm, visiškai balta Vertikali alkūnė, kylanti, kanalo aukštis 80 mm, visiškai balta PLM BR 0810 RW 7218116
1 Vienetas

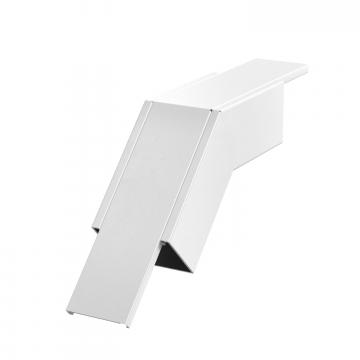

Vertikali alkūnė, besileidžianti, kanalo aukštis 80 mm, visiškai balta Vertikali alkūnė, besileidžianti, kanalo aukštis 80 mm, visiškai balta PLM BF 0810 RW 7218108
1 Vienetas

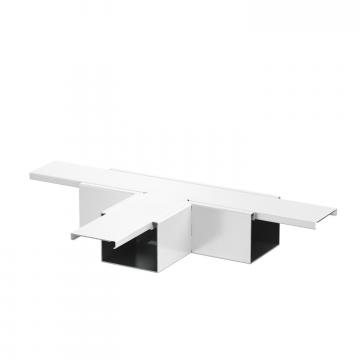

T formos atšaka, kanalo aukštis 80 mm, visiškai baltas T formos atšaka, kanalo aukštis 80 mm, visiškai baltas PLM TB 0810 RW 7218080
1 Vienetas
Tiesus trumpinamasis elementas, kanalo aukščiui nuo 80 mm iki 40 mm, visiškai baltas Tiesus trumpinamasis elementas, kanalo aukščiui nuo 80 mm iki 40 mm, visiškai baltas PLM RP 0810 RW 7218100
1 Vienetas

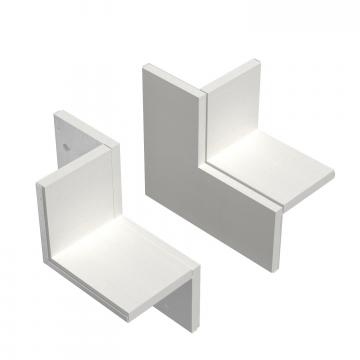

Laikiklio prie sienos rinkinys, dvipusis, kampiniam montavimui, kanalo aukštis 80 mm, visiškai baltas Laikiklio prie sienos rinkinys, dvipusis, kampiniam montavimui, kanalo aukštis 80 mm, visiškai baltas PLM CC 0810 RW 7218140
1 Vienetas

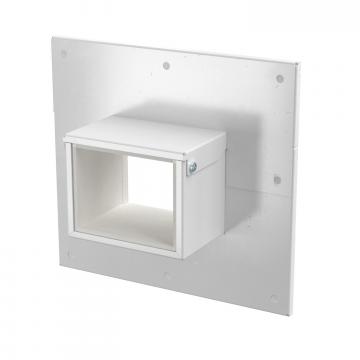

Sieninė sujungimo detalė, trijų ir keturių pusių, kanalo aukštis 80 mm, visiškai balta Sieninė sujungimo detalė, trijų ir keturių pusių, kanalo aukštis 80 mm, visiškai balta PLM WC 0810 RW 7218128
1 Vienetas
Galinis dangtelis, kanalo aukštis 80 mm, visiškai baltas Galinis dangtelis, kanalo aukštis 80 mm, visiškai baltas PLM EP 0810 RW 7218092
1 Vienetas
Dangtelių laikiklis, kanalo plotis 100 mm Dangtelių laikiklis, kanalo plotis 100 mm PLM LS 100 7218034
1 Vienetas
Putų tarpiklis, kanalo aukštis 80 mm Putų tarpiklis, kanalo aukštis 80 mm PLM CO 0810 7218160
1 Vienetas
Kabelių apkaba montavimui prie sienos, kanalo aukštis 80 mm Kabelių apkaba montavimui prie sienos, kanalo aukštis 80 mm PLM WB 0810 FS 7218154
10 Vienetas
Kabelių apkaba montavimui prie lubų, kanalo aukštis 80 mm Kabelių apkaba montavimui prie lubų, kanalo aukštis 80 mm PLM CB 0810 FS 7218148
10 Vienetas
Instaliacinio kanalo dangtelis, kanalo plotis 100 mm, visiškai baltas Instaliacinio kanalo dangtelis, kanalo plotis 100 mm, visiškai baltas PLM LI 100 RW 7218022
2 m
Laikiklis, kanalo plotis 100 mm, visiškai baltas Laikiklis, kanalo plotis 100 mm, visiškai baltas PLM SU 100 RW 7218166
1 Vienetas
Pertvara 60 FS Pertvara 60 FS TSG 60 FS 6062068
3 m

Montavimo priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Apsauginiai dažai PYROCOAT® Apsauginiai dažai PYROCOAT® ASX-K 7202310
1 Vienetas
Fiksatorius
RKV3V Fiksatorius RKV3V RKV3V 6288700
20 Vienetas
Atsisiuntimai

Atsisiųsti

Atsisiųsti
Eksploatacinių savybių deklaracija PLM D 0810 RW / 7218010 , 0.78MB , pdf
