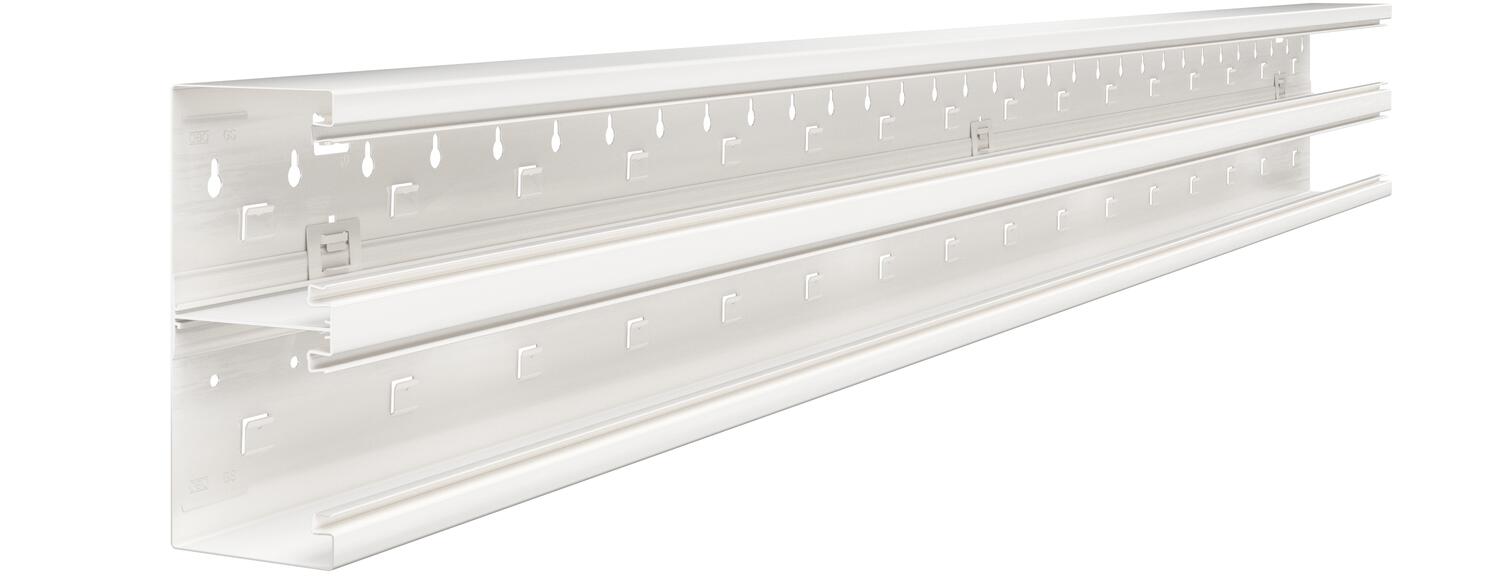

Instaliacinis prietaisų kanalas „Rapid 80“, kanalo plotis 170, kanalo aukštis 70, asimetriškas, dvigubas 2000

Instaliacinis prietaisų kanalas „Rapid 80“, kanalo plotis 170, kanalo aukštis 70, asimetriškas, dvigubas

Art. Nr. 6278200 | EAN 4012195664666

Art. Nr. / Tipas	6278200 / GS-D70170RW

Ilgis	2000 mm

Prekės aprašymas

Prekės aprašymas

GS prietaisų instaliacinis kanalas, skirtas montuoti prie sienos arba tvirtinimo konsolių. GS prietaisų instaliaciniame kanale yra kontaktinės fiksavimo plokštelės, skirtos skiriamajai sienelei iš lakštinio plieno įstatyti. Kanalo pagrindų potencialai suvienodinami naudojant movą. Tarp dangčio bei pagrindo užtikrinama apsauga ir potencialų išlyginimas, pasitelkiant patentuotą, savaime kontaktuojantį kanalo dangtį. Faktinė prietaisų montavimo sistemos anga yra 76,5 mm. Antras kanalo segmentas su sistemos 45 mm anga naudojamas tiesiant laidus. Čia nėra galimybės įmontuoti „Modul45“ perjungimo ir jungiamųjų prietaisų. Dangtį reikia užsisakyti atskirai.

Ilgesni nei 3000 mm kanalai ir dangčiai bei kitokios RAL spalvos tiekiamos tik atskirai užsakius. Priekiniai dažytų instaliacinių kanalų paviršiai yra padengti plėvele.

Techniniai duomenys

Techniniai duomenys

Antibakterinis gydymas	ne
Apsauginė plėvelė	taip
Apsaugos rūšis	IP30
Aukštis	70 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	19,972 kg CO₂e / 1 Metras
Dangtis yra komplekte	ne

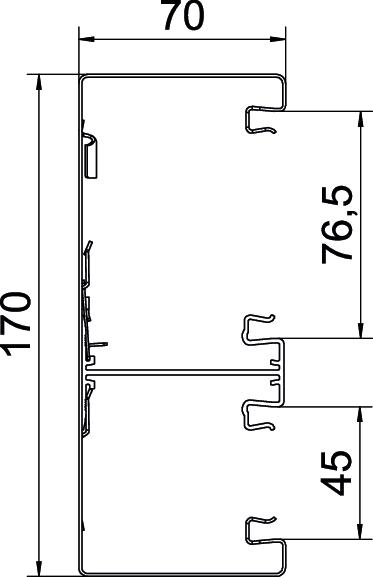

Dydis	70x170x2000
Galinės sienelės konstrukcija (vidinė pusė)	su fiksatoriais
Ilgis	2000 mm
Įstatomų skiriamųjų sienelių skaičius	1
Kabelio laikiklis	ne
Kanalo jungtis	ne
Maks. naudojimo temperatūros diapazonas	60 °C

Medžiaga	Plienas
Min. naudojimo temperatūros diapazonas	-25 °C
Montažinis pagrindo perforavimas	taip
Naudingasis skerspjūvis	9645 mm²
Perforuota apačia	su perforuotu pagrindu
Plotis	170 mm
Saugos laipsnis IK kodas	IK10
Simetriškas	ne
Spalva	baltas; RAL 9010
stačiakampė konstrukcija	taip
Viršutinės dalies plotis	76,5 mm
Viršutinės dalies plotis 2	45 mm
Viršutinių dalių montavimo būdas	viduje esantis
Viršutinių dalių skaičius	2

Visi tipai

Visi tipai

Tipas	Ilgis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GS-D70170RW	2000 mm	6278200	m	2 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Jungtis GS-KUP70	GS-KUP70	6277290	Pak.	1 Pak.
Prietaiso montažinė dėžutė 71GD6, vienguba	71GD6	6288610	Vienetas	5 Vienetas
Prietaiso montažinė dėžutė 71GD7-2, dviguba	71GD7-2	6288608	Vienetas	2 Vienetas
Apsauga nuo laidų ištraukimo 7ZE	7ZE	6288790	Vienetas	50 Vienetas
Kanalo viršutinė dalis, iš lakštinio plieno	GS-OTRW	6279850	m	2 m
Fiksatorius RKV3V	RKV3V	6288700	Vienetas	20 Vienetas
Galinis gaubtelis, skirtas GS-70170 tipo prietaisų instaliaciniam kanalui „Rapid 80“	GS-E70170RW	6277670	Vienetas	1 Vienetas
Pertvara GS-TW70	GS-TW70	6277090	m	2 m
Kanalo apkaba KL80A	KL80A	6288640	Vienetas	20 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas
Kištukinio lizdo blokas AR45, dvigubas	SDE-RW D0RW2	6119407	Vienetas	1 Vienetas
