Prekės aprašymasIšardoma kabelių sandariklis V-TEC TB, kaip ir visos V-TEC jungtys, užtikrina kabelio sandarumą. Instaliavimas, pvz., iš anksto surinktų kabelių arba tam tikrai funkcijai skirtų laidų, ardant sriegines kabelių jungtis vyksta sklandžiai ir greitai.
V-TEC TB yra nepakeičiama montuojant naują įrangą arba atliekant remontą, kai nereikia išmontuoti iš anksto surinktų kabelių ir nutraukti vykdomų darbų.

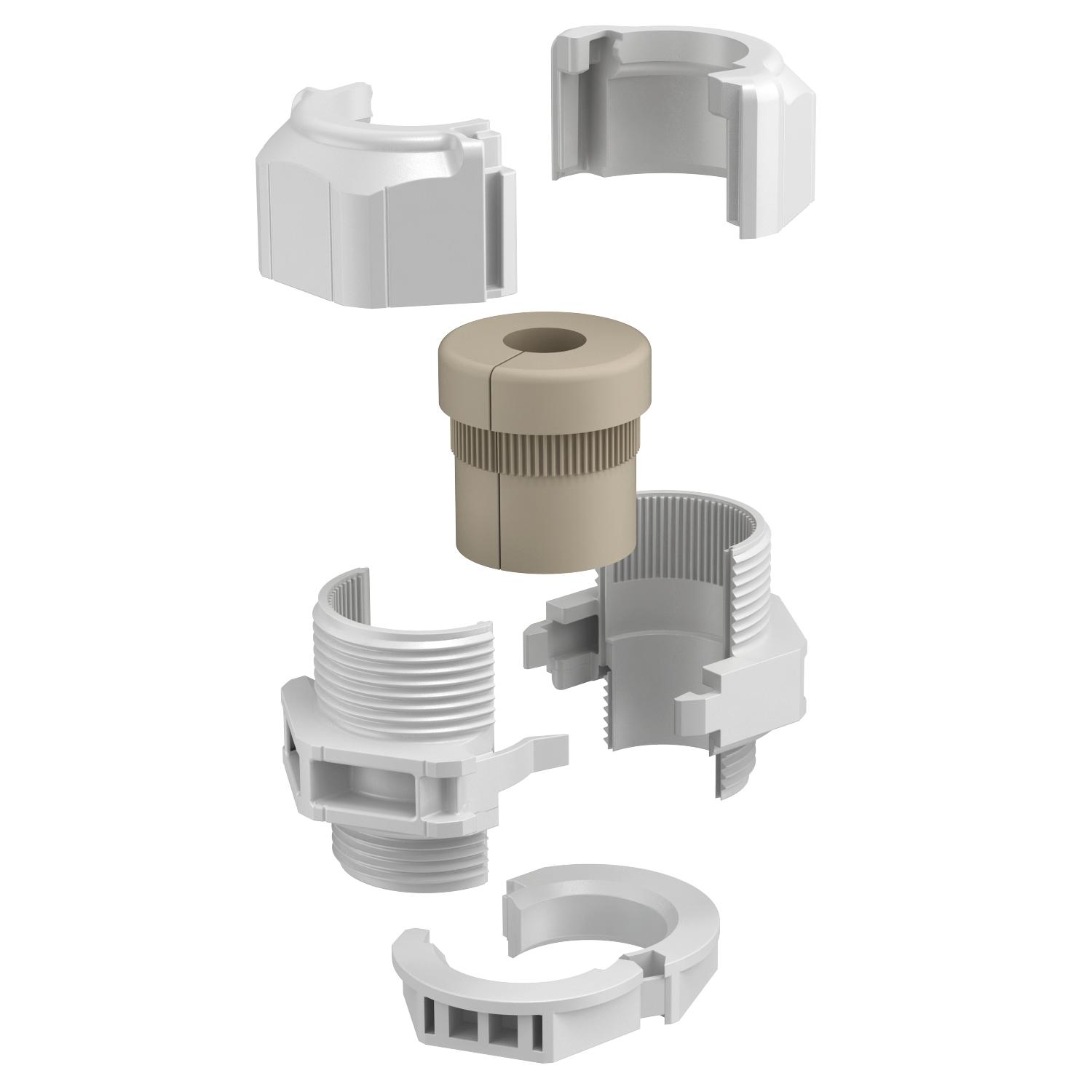

Varžtinių jungčių komplektą sudaro tarpinė atrama, dangtinė veržlė ir tarpiklis, ir, savaime suprantama, pridėta atskira antveržlė.
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos nuo laidų ištraukimo galimybė ne Apsaugos rūšis IP67 apsaugota nuo sprogimo ne Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 650 °C Aukštis 40 mm Be halogenų taip Dydis M20 Gręžtinių angų skaičius 1 Ilgis 30 mm Išvadas tiesus Keli sandarinimo įdėklai ne Lenkimo apsauga ne Maks. naudojimo temperatūros diapazonas 80 °C Maks. sandarinimo zona D 8 mm Matmuo D 8 mm Matmuo E1 (mm) 33,5 mm Matmuo E2 30 mm Matmuo G M20x1,5 mm Matmuo L 30 mm Matmuo L, maks. 30,5 mm Matmuo L, min. 24,5 mm Matmuo L1 10 mm Matmuo L2 8,5 mm Matmuo L3 8 mm Medžiaga Polikarbonatas Min. naudojimo temperatūros diapazonas -20 °C Min. sandarinimo zona D 6 mm Nestabilus sukimo momentas 2 Nm Nuimama varžtinė jungtis taip Plotis 29 mm Potencialiai sprogiai aplinkai be potencialiai sprogiai aplinkai, dujos be potencialiai sprogiai aplinkai, dulkės be Rakto dydis 1 30 mm Rakto dydis 2 27 mm Sandariklis plokščiam kabeliui ne Sandarinimo tipas Sandarinimo žiedas Spalva šviesiai pilkas Sriegio ilgis 10 mm Sriegio rūšis metrinis Sriegio žingsnis 1,5 mm Sriegis M20 x 1,5 Su antveržle taip Sutvirtintas stiklo pluoštu ne Vardinis sriegio dydis 20 - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas V-TEC TB20 06-08 / 2024942 , 0.24MB , pdfES atitikties deklaracija V-TEC TB20 06-08 / 2024942 , 0.05MB , pdfREACH Atitikties deklaracija V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfRoHS Atitikties deklaracija V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfMontavimo instrukcija V-TEC TB20 , 1.36MB , pdf
