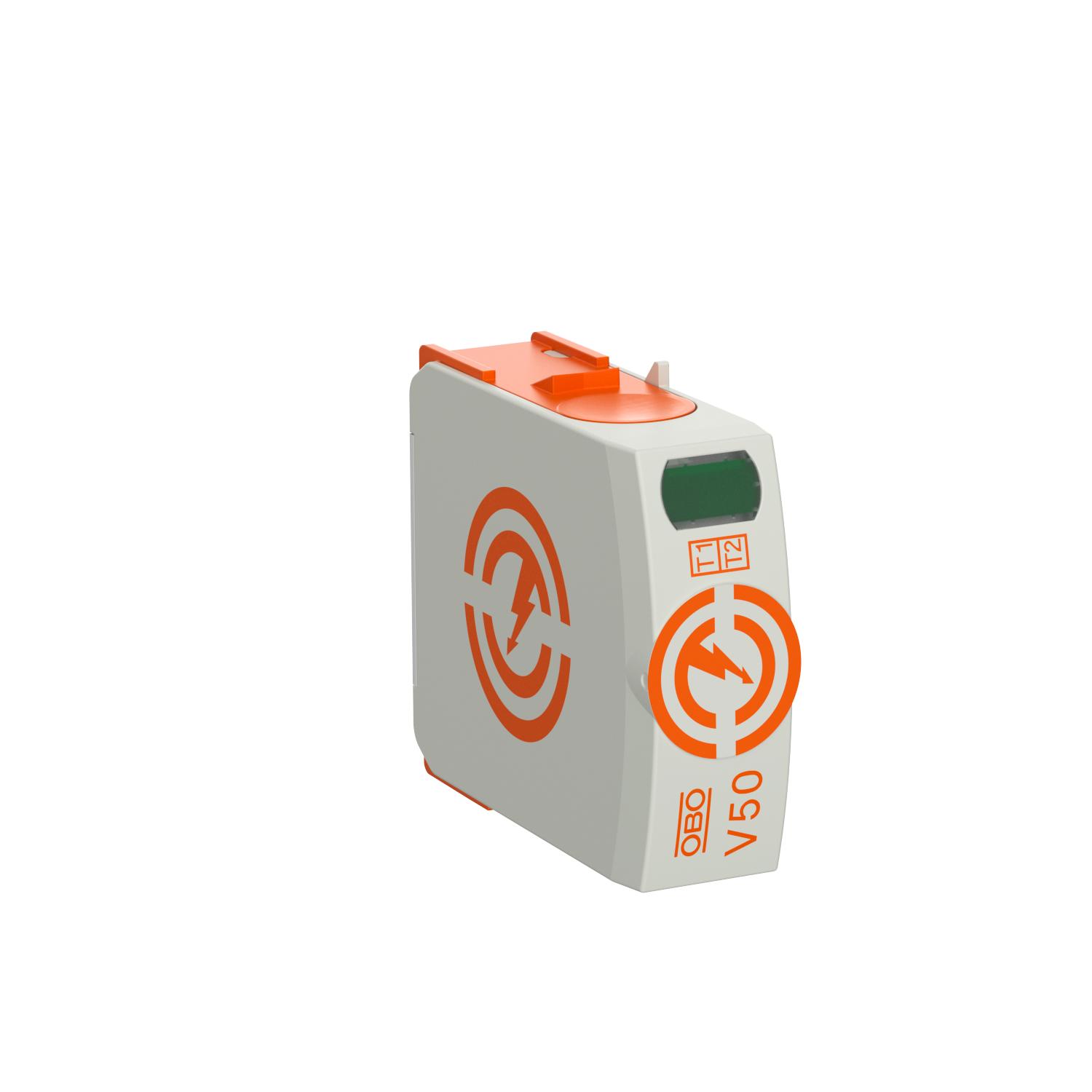

Iškroviklio įdėklas V50 385 V 1 | 385 | IP20

Iškroviklio įdėklas V50 385 V

Art. Nr. 5093510 | EAN 4012196334681

Art. Nr. / Tipas

Polių konstrukcija	1

Didžiausia ilgalaikė įtampa AC

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Viršįtampio iškroviklio įdėklas, žaibo srovės ir viršįtampių iškroviklis, tipas 1+2

• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis – 12,5 kA (10/350) poliui

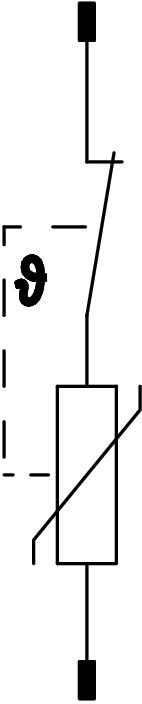

• Modulinis įkišamas iškroviklis su dinaminiu skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksatoriaus funkcija su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0

Techniniai duomenys

Galimos jungtys

Apsaugos lygis [L-N]	≤1,7
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff
Aukščiausia nuolatinė įtampa (L-N)	385 V
Didžiausia ilgalaikė įtampa AC	385 V
Dydis	385V
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Korpuso medžiaga	PA UL 94 V-0
Liekamoji įtampa [L-N] @ 1 kA	1,1 kV
Liekamoji įtampa [L-N] @ 12,5 kA	1,3 kV
Liekamoji įtampa [L-N] @ 5 kA	1,2 kV
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	2 AWG
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. prijungimo skerspjūvis FM gnybtai	16 AWG
Maks. prijungimo skerspjūvis FM gnybtai	1,5 mm²
Maks. tinklo viršįtampio apsauga	160 A gL/gG
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	50 kA
Maksimalus priešsaugiklis	160 A
Min. darbinė temperatūra	-40 °C

Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	21 AWG
Min. prijungimo skerspjūvis FM gnybtai	0,5 mm²
Minimalus atstumas	1,5 mm
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	1
Polių skaičius	1
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Suveikimo laikas	<25 ns
Tinklo forma	visi
TOV įtampa [L-N] – atlaikymo režimas – 5 s	510 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	670 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	350 V
Žaibo išlydžio srovė (10/350 μs)	12,5 kA

Visi tipai

Visi tipai

Tipas	Polių konstrukcija	Didžiausia ilgalaikė įtampa AC	Apsaugos rūšis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
V50-0-150	1	150 V	IP20	5093505	Vienetas	1 Vienetas
V50-0-280	1	280 V	IP20	5093508	Vienetas	1 Vienetas
V50-0-320	1	320 V	IP20	5093509	Vienetas	1 Vienetas
V50-0-385	1	385 V	IP20	5093510	Vienetas	1 Vienetas
