Jungiamasis elementas 38 mm 105 | 250 | 38

morepic-1

morepic-2

Jungiamasis elementas 38 mm

Art. Nr. 7399890 | EAN 4012196331833

Art. Nr. / Tipas

Plotis	105 mm

Min. kanalo plotis

Min. kanalo aukštis	38 mm

Prekės aprašymas

Prekės aprašymas

Skirtas pogrindiniams instaliaciniams kanalams, naudojamas įbetonuojamomis sistemomis.
Su dviem reguliuojamais tvirtinimais aukščio reguliavimo blokams IBNEV.

Techniniai duomenys

Matmenys

Aukštis	76 mm
Ilgis	332 mm
Išvadas	Tvarslė, sandūrinis antdėklas
Matmuo B	250 mm
Matmuo h	38 mm
Medžiaga	Plienas

Min. kanalo aukštis	38 mm
Min. kanalo plotis	250 mm
Paviršius	cinkuotas juostiniu būdu
Plotis	105 mm
Su potencialų išlyginimu	taip
Tinka išsiplėtimo siūlei	ne

Visi tipai

Visi tipai

Tipas	Plotis	Min. kanalo plotis	Min. kanalo aukštis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
IBVE 25038	105 mm	250 mm	38 mm	7399890	Vienetas	1 Vienetas
IBVE 35038	105 mm	350 mm	38 mm	7399896	Vienetas	1 Vienetas

Atsisiuntimai

Duomenų lapas IBVE 25038 / 7399890 , 0.17MB , pdf

Brošiūra IBK kanalų betone sistema , 2.10MB , pdf

Katalogas Grindų įrengimo sistemos ir naudojimas betonuojamose grindyse , 42.28MB , pdf

Montavimo instrukcija Im-Beton-Kanalsystem IBK , 3.27MB , pdf

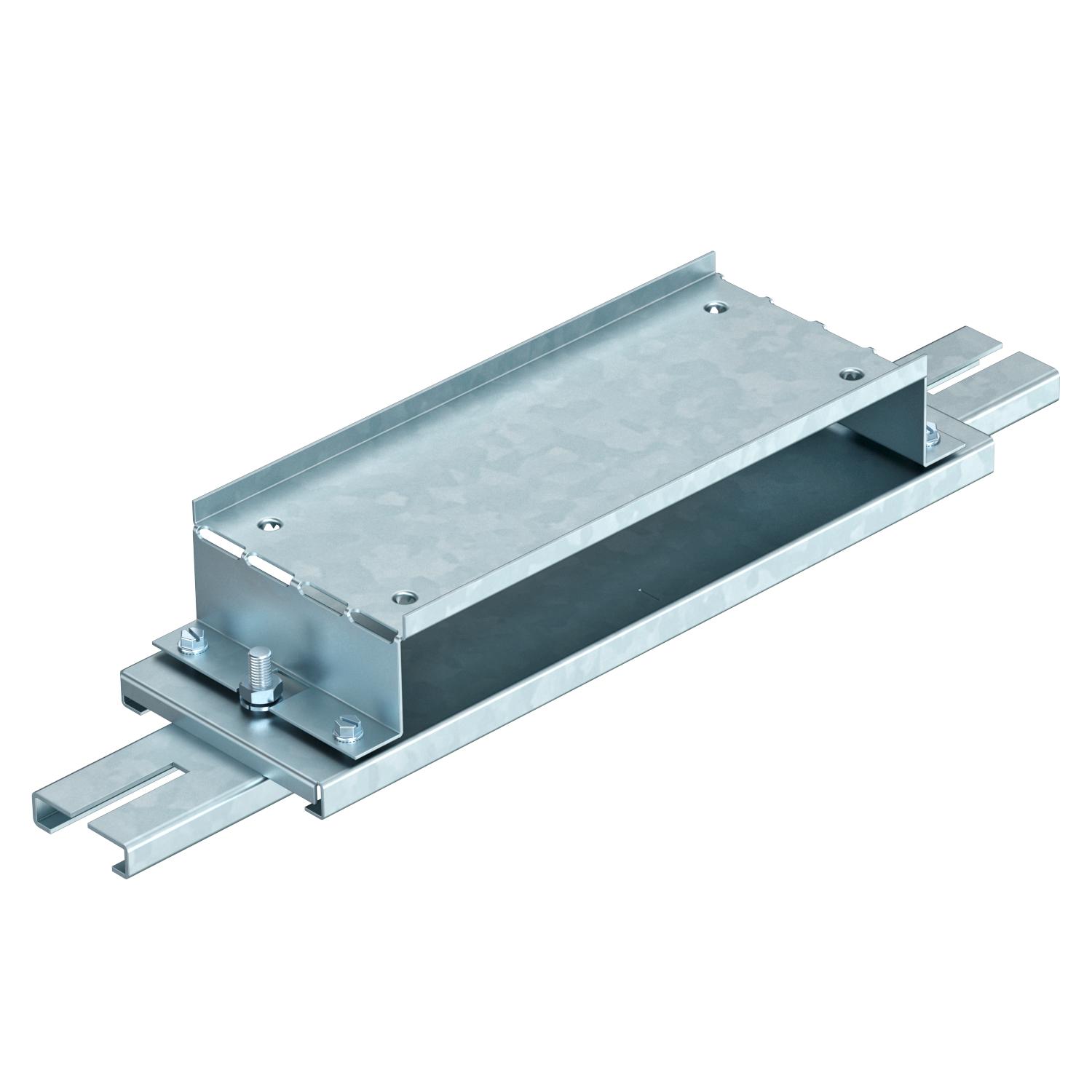

Gaminio grafika IBVE 25038 / 7399890, 75.47 kB, jpg

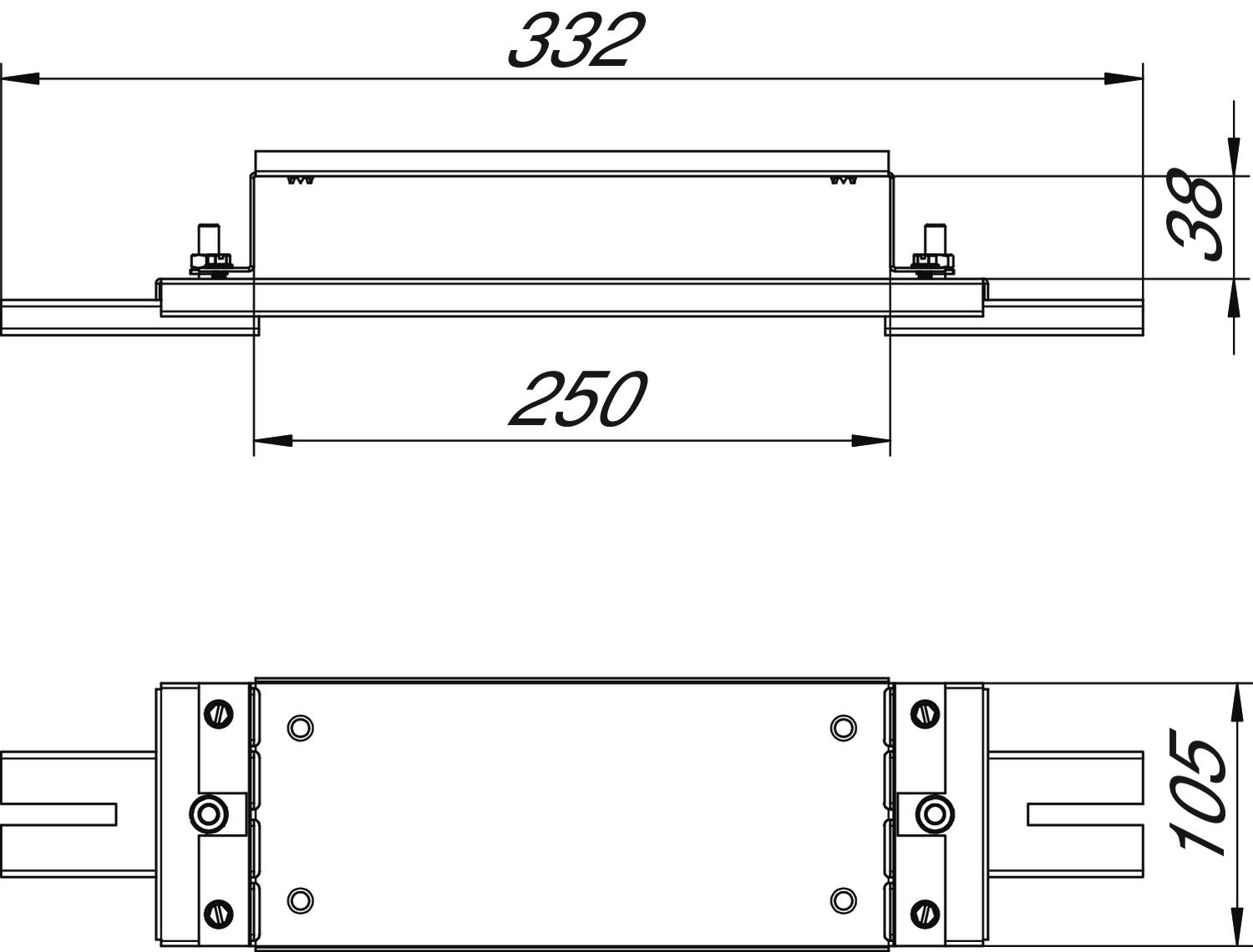

Matmenų brėžinys IBVE 25038 / 7399890, 75.21 kB, jpg
