Jungiamasis elementas 48 mm 105 | 350 | 48

morepic-1

morepic-2

Jungiamasis elementas 48 mm

Art. Nr. 7399898 | EAN 4012196331864

Art. Nr. / Tipas

Plotis	105 mm

Min. kanalo plotis

Min. kanalo aukštis	48 mm

Prekės aprašymas

Prekės aprašymas

Skirtas pogrindiniams instaliaciniams kanalams, naudojamas įbetonuojamomis sistemomis.
Su dviem reguliuojamais tvirtinimais aukščio reguliavimo blokams IBNEV.

Techniniai duomenys

Matmenys

Aukštis	86 mm
Ilgis	432 mm
Išvadas	Tvarslė, sandūrinis antdėklas
Matmuo B	380 mm
Matmuo h	48 mm
Medžiaga	Plienas

Min. kanalo aukštis	48 mm
Min. kanalo plotis	350 mm
Paviršius	cinkuotas juostiniu būdu
Plotis	105 mm
Su potencialų išlyginimu	taip
Tinka išsiplėtimo siūlei	ne

Visi tipai

Visi tipai

Tipas	Plotis	Min. kanalo plotis	Min. kanalo aukštis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
IBVE 25048	105 mm	250 mm	48 mm	7399892	Vienetas	1 Vienetas
IBVE 35048	105 mm	350 mm	48 mm	7399898	Vienetas	1 Vienetas

Atsisiuntimai

Duomenų lapas IBVE 35048 / 7399898 , 0.19MB , pdf

Brošiūra IBK kanalų betone sistema , 2.10MB , pdf

Katalogas Grindų įrengimo sistemos ir naudojimas betonuojamose grindyse , 42.28MB , pdf

Montavimo instrukcija Im-Beton-Kanalsystem IBK , 3.27MB , pdf

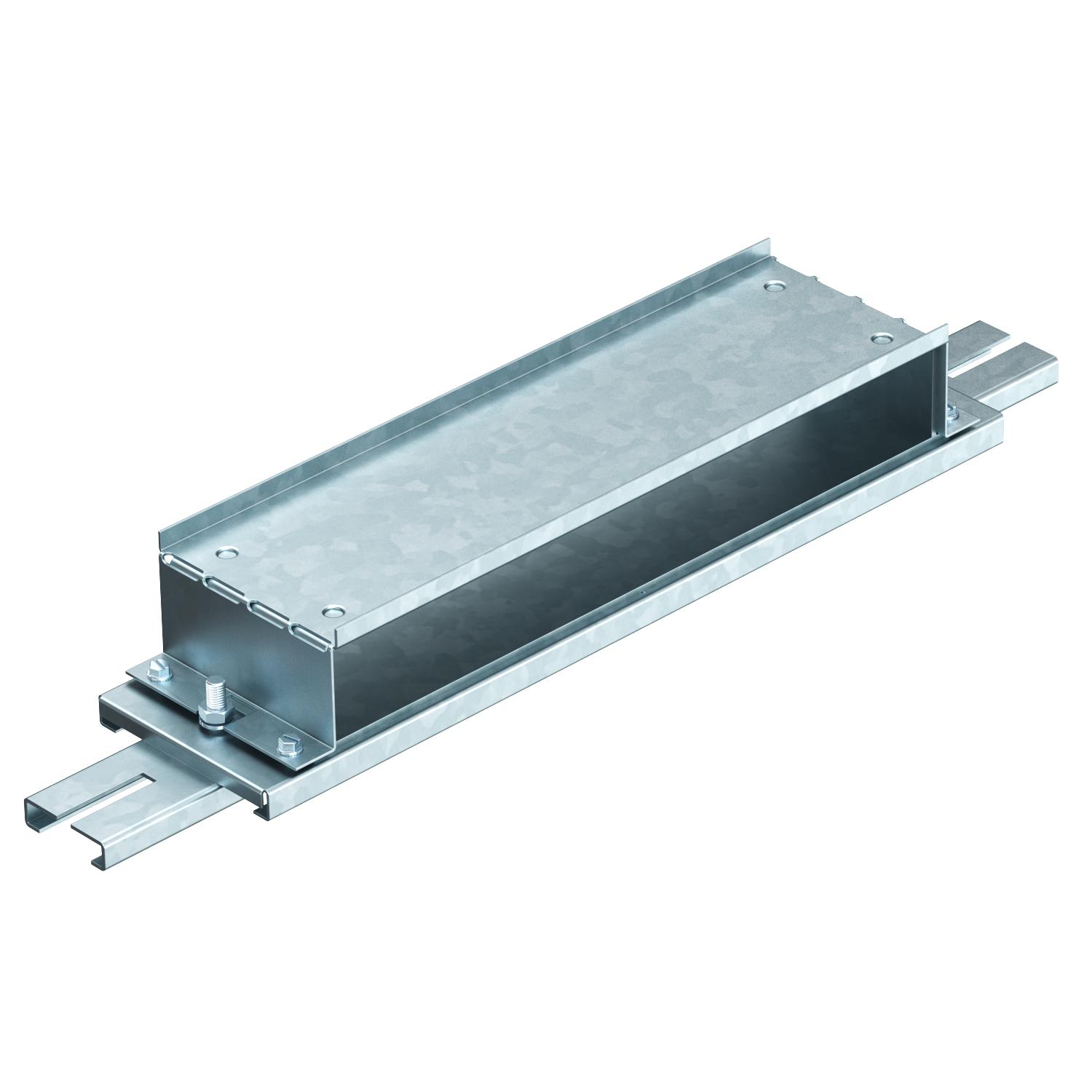

Gaminio grafika IBVE 35048 / 7399898, 78.89 kB, jpg

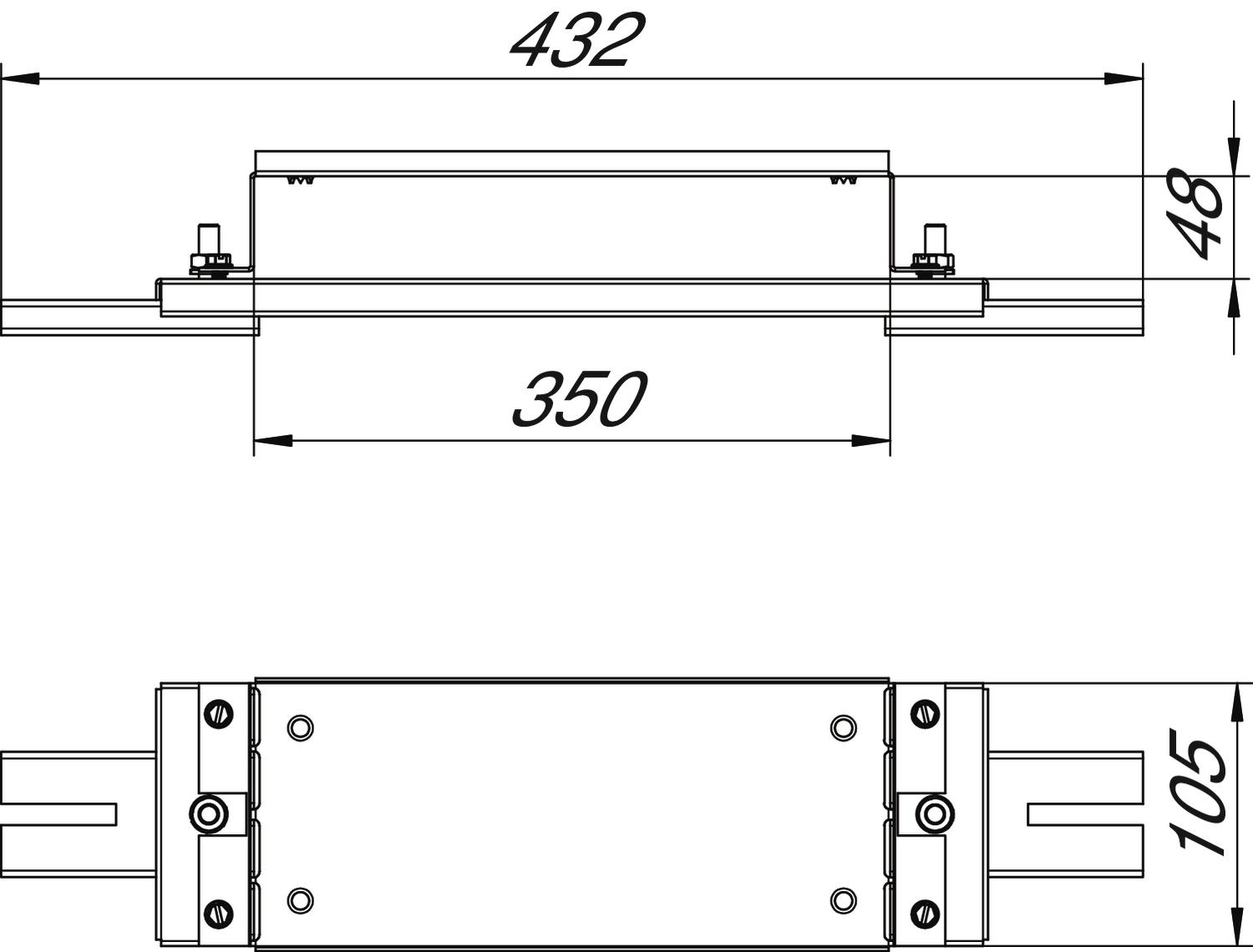

Matmenų brėžinys IBVE 35048 / 7399898, 74.90 kB, jpg
