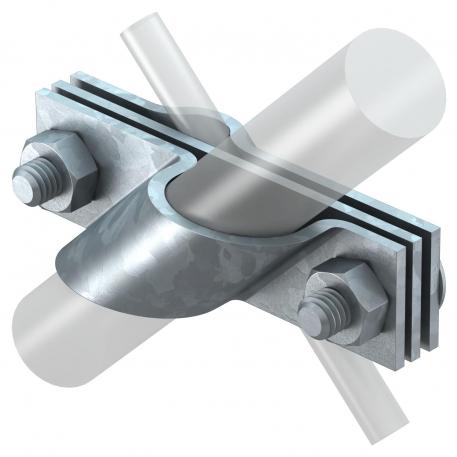

Jungtis, skirta įžeminimo elektrodui, universali FT
Art. Nr. 5001668 | EAN 4012195372974
- Prekės aprašymas
-
Prekės aprašymas• tinka apvaliesiems laidininkams Rd 8-10 ir juostiniams laidininkams iki FL 40 prijungti
• su tarpine plokšte
• montuojama su 2 šešiabriauniais varžtais M10 x 30 ir 2 šešiakampėmis veržlėmis M10
-
- Techniniai duomenys
-
Techniniai duomenys

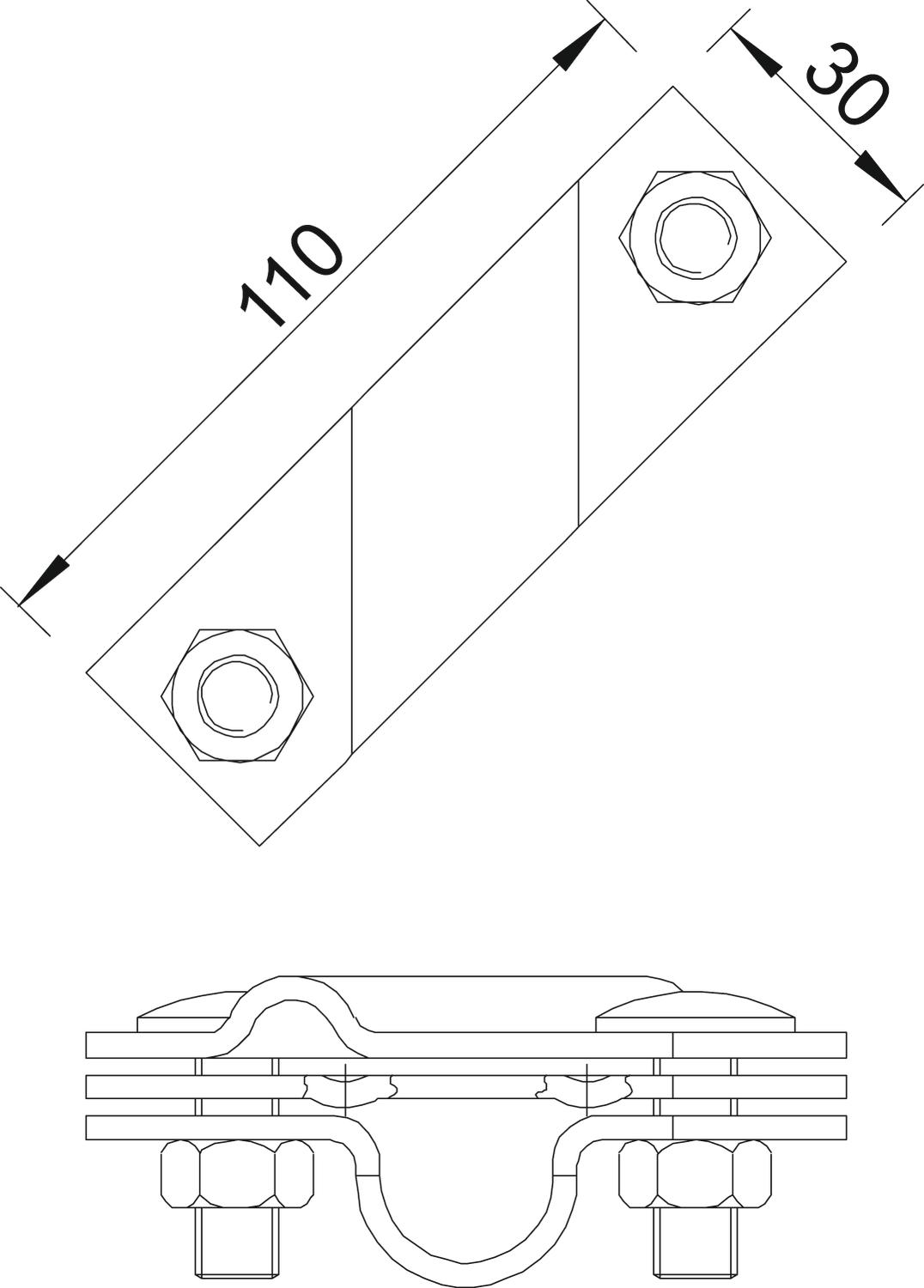

Dydis 25mm Įžemiklio jungties skersmuo 25 mm Konstrukcinė forma Jungiamasis gnybtas Maks. gnybtų zona 10 mm Matmuo A 110 mm Medžiaga Plienas Min. gnybtų zona 8 mm Paviršius karštai cinkuotas Pritaikymas Rd 8-10/FL40 mm skirta giluminiam įžemikliui 25 mm Tarpinė plokštė taip Tinka maks. juostinio laidininko pločiui 10 mm Tinka min. juostinio laidininko pločiui 8 mm Tinka, kai maks. apvalaus laidininko skersmuo 10 mm Tinka, kai min. apvalaus laidininko skersmuo 8 mm Trumpojo jungimo srovė (50 Hz) (1s; ≤300 °C) 8,5 - Visi tipai
- Atsisiuntimai
-
Duomenų lapas 2760 25 FT / 5001668 , 0.19MB , pdfES atitikties deklaracija 2760 25 FT / 5001668 , 0.06MB , pdfREACH Atitikties deklaracija 2760 25 FT / 5001668 , 0.12MB , pdfRoHS Atitikties deklaracija 2760 25 FT / 5001668 , 0.12MB , pdfKaip tinkamai parinkti Pagalba pasirenkant pamatą ir žiedinį įžemiklį pagal DIN 18014 , 0.19MB , pdf
