Kabelinės kopėčios LCIS 110, 6 m C30 FT 6000 | 300 | 1,5 | ne

Kabelinės kopėčios LCIS 110, 6 m C30 FT

Art. Nr. 6209822 | EAN 4012196431649

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Kabelių kopėčios, kurių šonų aukštis yra 110 mm, suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo gnybtais. Skersinių įpjovos matmuo yra 16,5 mm, tinkamas apkabinamasis gnybtas yra 2056 tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 2,0 m	3 kN/m
Atstumas tarp atramų 2,5 m	2 kN/m
Atstumas tarp atramų 3,0 m	1,4 kN/m
Atstumas tarp atramų 3,5 m	1,05 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	9,535 kg CO₂e / 1 Metras
Dydis	110x300x6000
Ilgis	6000 mm
Ilgis	6000 ft
Matmuo B	300 mm
Medžiaga	Plienas

Naudingasis skerspjūvis	270 cm²
Naudingasis skerspjūvis	27000 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	300 mm
Skersinio griovelio matmuo	16,50
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LCIS 110 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ne	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ne	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	ne	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	ne	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ne	6209828	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	LVG 110 FT	6216548	Vienetas	10 Vienetas

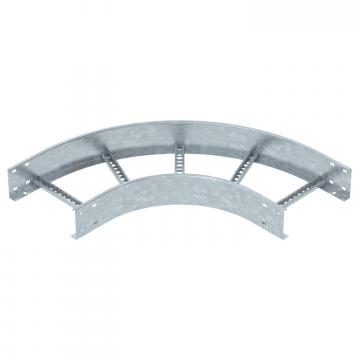

90° alkūnė 110 FT	LB 90 1130 R3 FT	6225144	Vienetas	1 Vienetas
Daugiafunkcė jungtis FT	LMFV 1130 FT	6225772	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FT	DRL 300 FT	6051383	m	3 m
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
