Kabelinės kopėčios LCIS 60, 6 m C30 A2 6000 | 200 | 1,5 | ne

Kabelinės kopėčios LCIS 60, 6 m C30 A2

Art. Nr. 6207252 | EAN 4012196431687

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

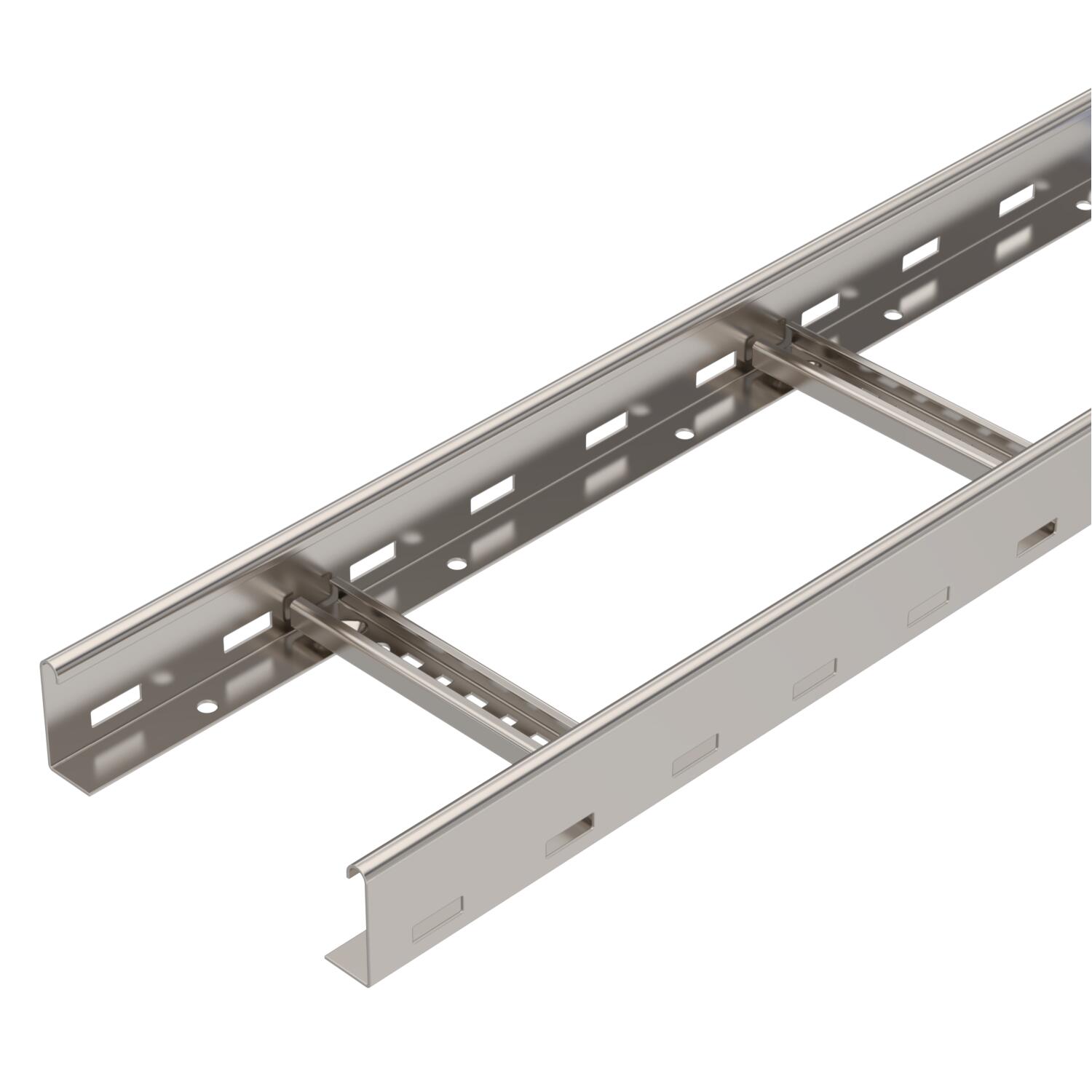

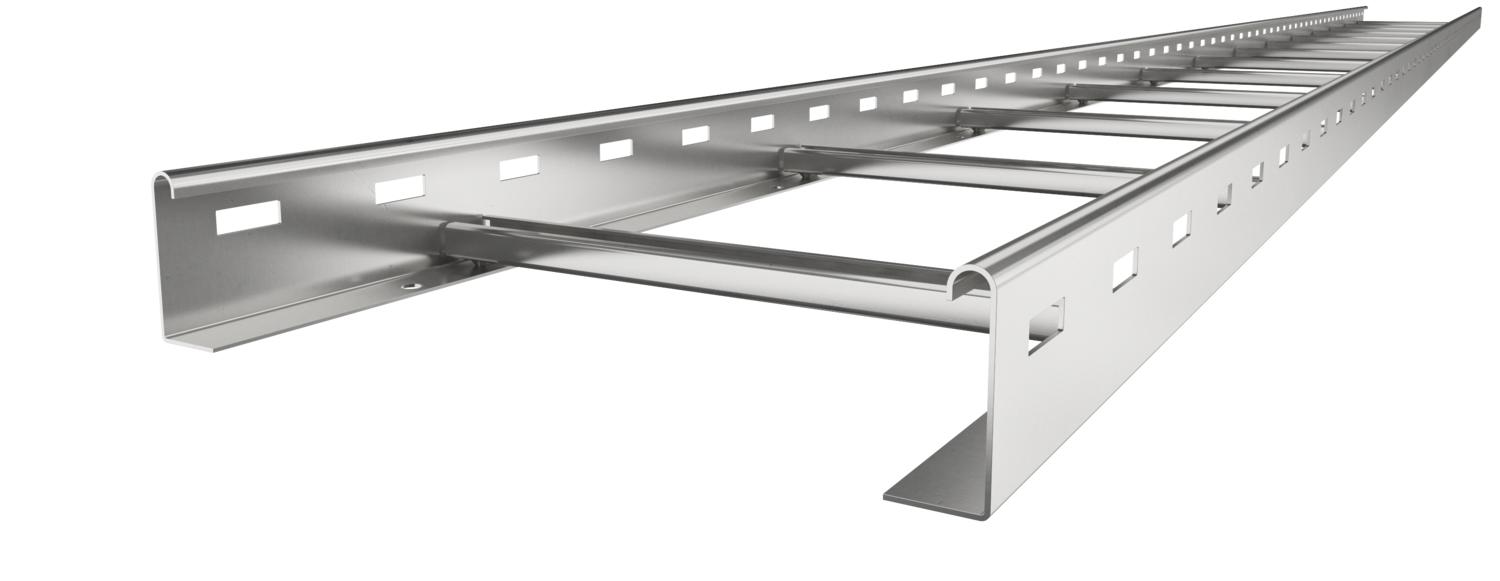

Kabelių kopėčios, kurių šonų aukštis yra 60 mm, suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo gnybtais. Skersinių įpjovos matmuo yra 16,5 mm, tinkamas apkabinamasis gnybtas yra 2056 tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2 kN/m
Atstumas tarp atramų 2,5 m	1,3 kN/m
Atstumas tarp atramų 3,0 m	1 kN/m
Atstumas tarp atramų 3,5 m	0,78 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	13,896 kg CO₂e / 1 Metras

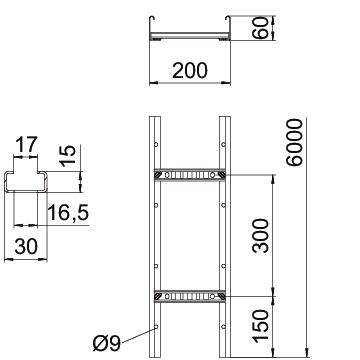

Dydis	60x200x6000
Ilgis	6000 mm
Ilgis	6000 ft
Matmuo B	200 mm

Medžiaga	Plienas, nerūdijantis, 1.4301
Naudingasis skerspjūvis	8000 mm²
Naudingasis skerspjūvis	80 cm²
Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	200 mm
Skersinio griovelio matmuo	17,00
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LCIS 60 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	ne	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	ne	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	ne	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	ne	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	ne	6207260	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis A2	LVG 60 A2	6208846	Vienetas	10 Vienetas
90° alkūnė 60 A2	LB 90 620 R3 A2	6225082	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu A2	DRL 200 A2	6052894	m	3 m
Pertvara 45 A2	TSG 45 A2	6062025	m	3 m
