Kabelinės kopėčios LCIS 60, 6 m C30 FS 6000 | 200 | 1,5 | ne

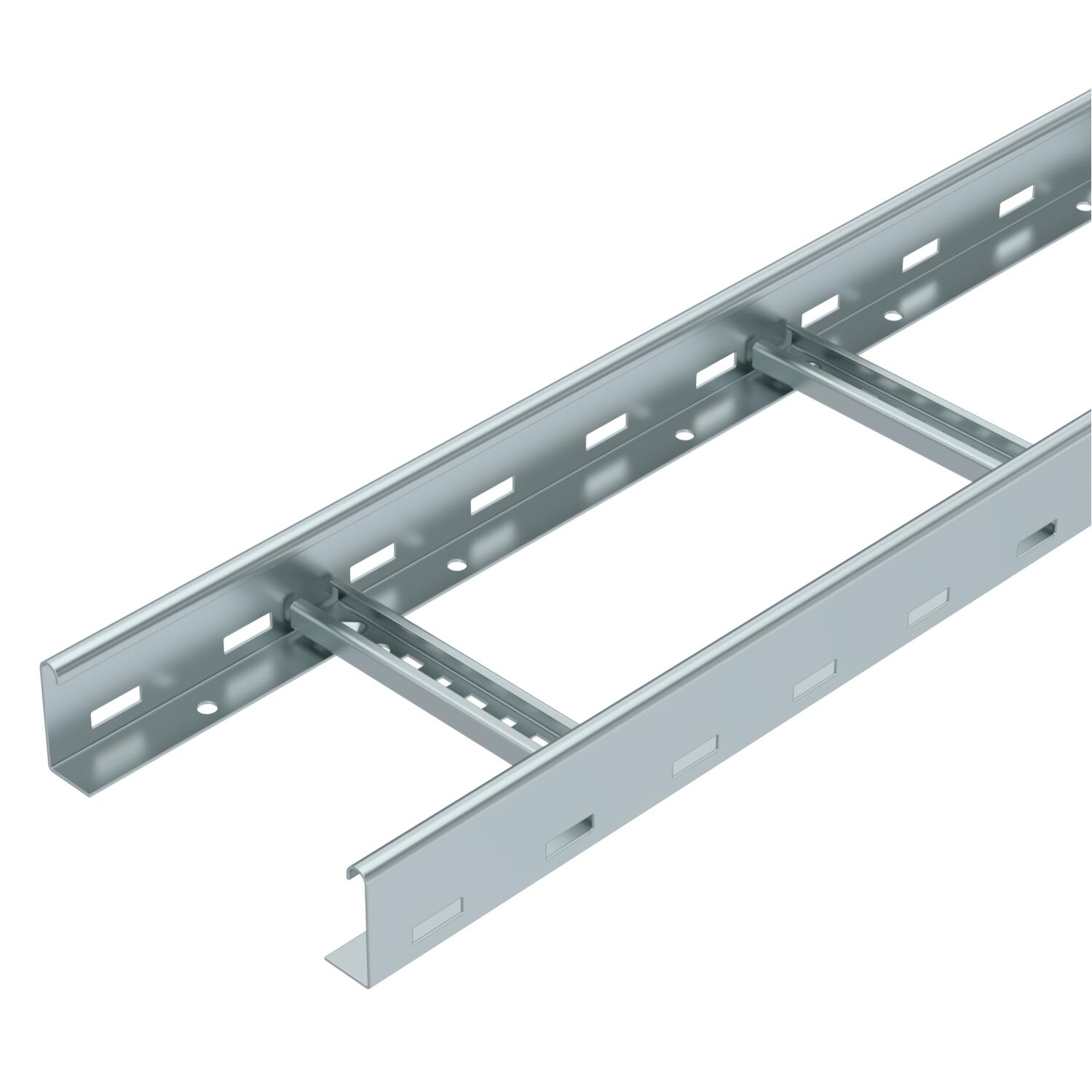

Kabelinės kopėčios LCIS 60, 6 m C30 FS

Art. Nr. 6209630 | EAN 4012196432035

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Kabelių kopėčios, kurių šonų aukštis yra 60 mm, su suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo fiksatoriais. Skersinių įpjovos matmuo yra 16,5 mm, tinkama 2056 tipo apkaba.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2 kN/m
Atstumas tarp atramų 2,5 m	1,3 kN/m
Atstumas tarp atramų 3,0 m	1 kN/m
Atstumas tarp atramų 3,5 m	0,78 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	6,574 kg CO₂e / 1 Metras

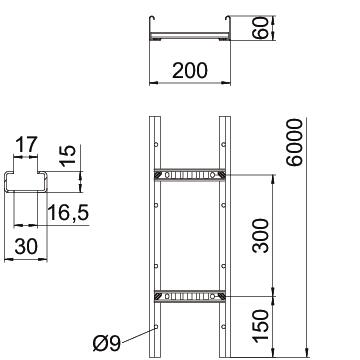

Dydis	60x200x6000
Ilgis	6000 mm
Ilgis	6000 ft
Matmuo B	200 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	8000 mm²
Naudingasis skerspjūvis	80 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	200 mm
Skersinio griovelio matmuo	17,00
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

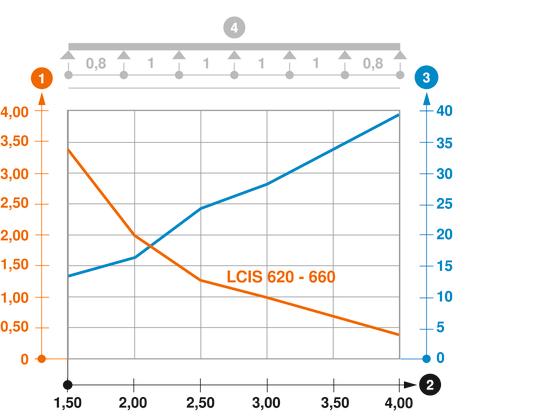

LCIS 60 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	ne	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	ne	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	ne	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	ne	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	ne	6209638	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	LVG 60 FS	6208840	Vienetas	10 Vienetas
90° alkūnė 60 FS	LB 90 620 R3 FS	6225042	Vienetas	1 Vienetas
Daugiafunkcė jungtis FS	LMFV 620 FS	6225710	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 200 FS	6052207	m	3 m
Pertvara 45 FS	TSG 45 FS	6062033	m	3 m
