- Prekės aprašymas
-
Prekės aprašymas

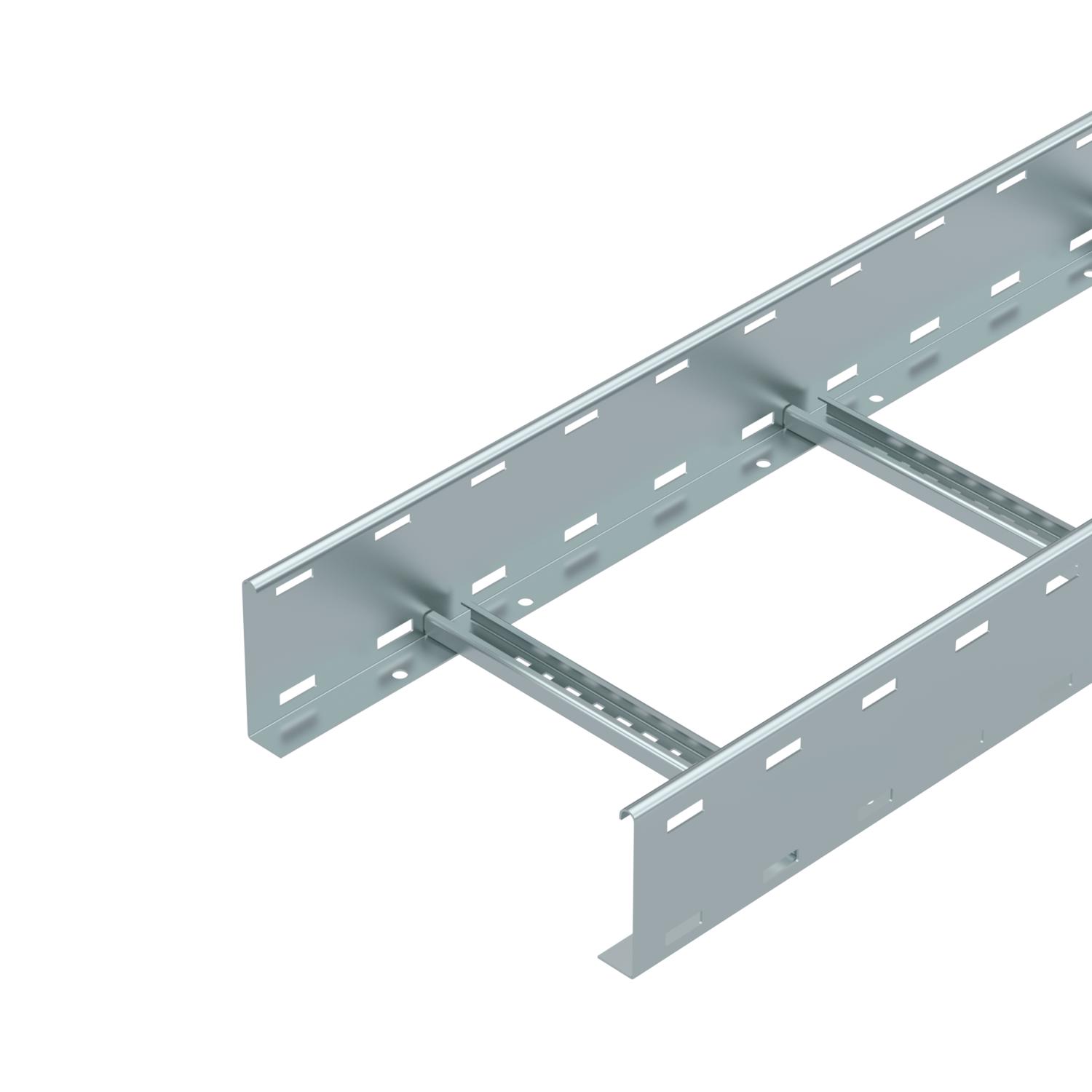

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 110 mm, su prikniedytais, į viršų atvirais C profilio skersiniais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
- Techniniai duomenys
-
Techniniai duomenys

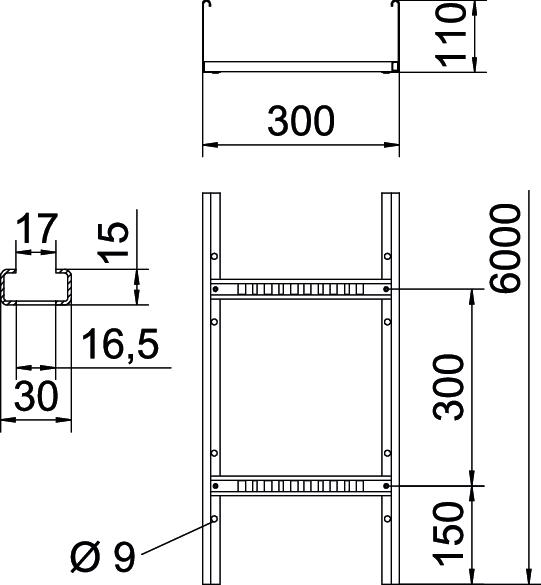

Atramos storis 1,5 mm Atstumas tarp skersinių 300 mm Dydis 110x300x6000 Matmenys 110x300x6000 Medžiaga Plienas Naudingasis skerspjūvis 28300 mm² Naudingasis skerspjūvis 283 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Skersinio tvirtinimas užkniedytas Skersinių konstrukcija Profilis, perforuotas Šoninės užmovos konstrukcija plokščias profilis Šonų perforavimas taip Sutvirtinta konstrukcija ne Matmenys
Aukštis 110 mm Ilgis 6000 mm Ilgis 6000 ft Matmuo B 300 mm Plotis 300 mm Skersinio griovelio matmuo 16,50 Apkrovos
Atstumas tarp atramų 2,0 m 3,1 kN/m Atstumas tarp atramų 2,5 m 2 kN/m Atstumas tarp atramų 3,0 m 1,4 kN/m Atstumas tarp atramų 3,5 m 0,9 kN/m Atstumas tarp atramų 4,0 m 0,65 kN/m Atstumas tarp atramų 4,5 m 0,5 kN/m Atstumas tarp atramų 5,0 m 0,5 kN/m Techniniai duomenys
LG 110 VS tipo kabelių kopėčių apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
-
Visi tipai
