Kabelinės kopėčios LG 110, 6 m VS FS 6000 | 500 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelinės kopėčios LG 110, 6 m VS FS

Art. Nr. 6216451 | EAN 4012195065333

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

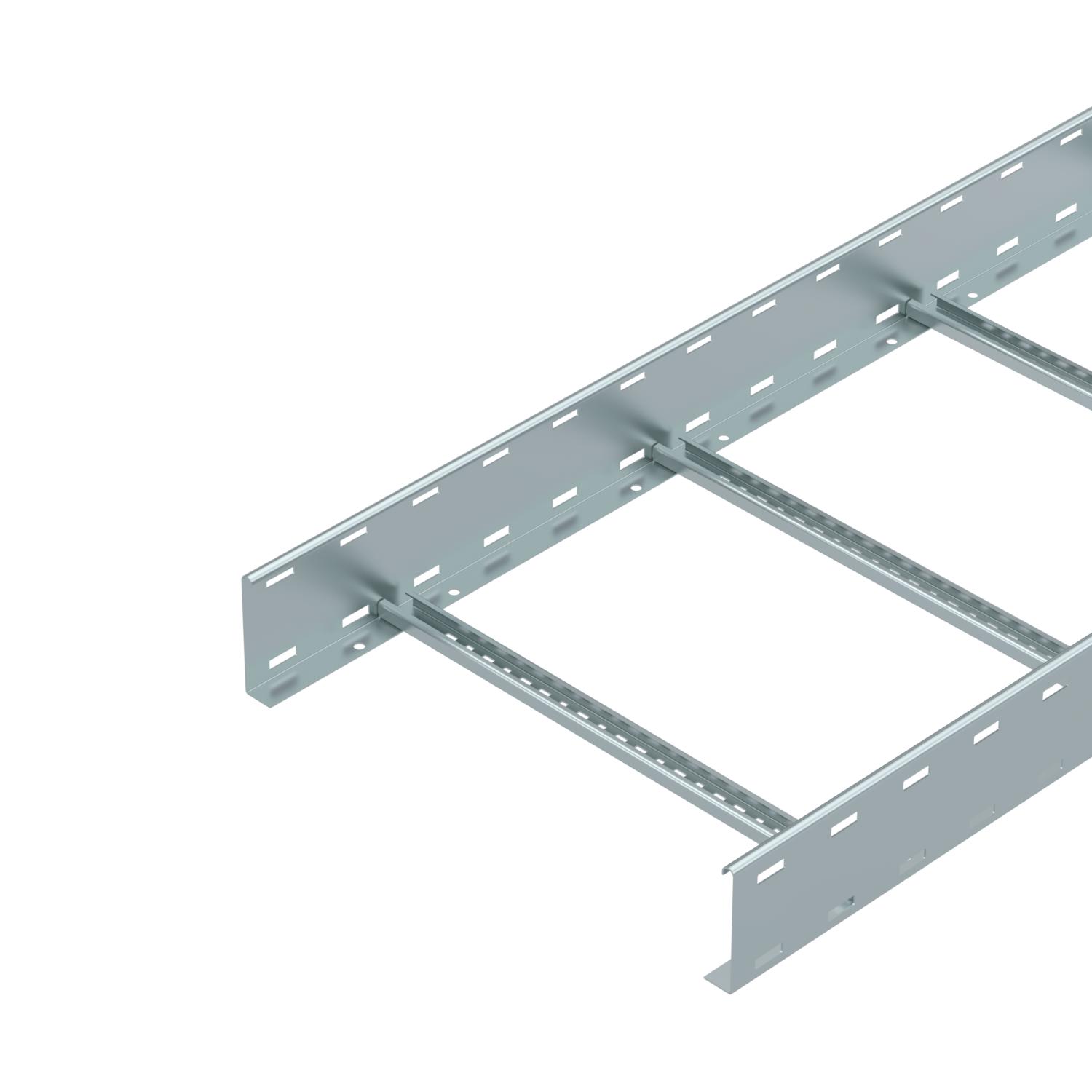

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 110 mm, su prikniedytais, į viršų atvirais C profilio skersiniais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 2,0 m	3,1 kN/m
Atstumas tarp atramų 2,5 m	2 kN/m
Atstumas tarp atramų 3,0 m	1,4 kN/m
Atstumas tarp atramų 3,5 m	0,9 kN/m
Atstumas tarp atramų 4,0 m	0,65 kN/m
Atstumas tarp atramų 4,5 m	0,5 kN/m
Atstumas tarp atramų 5,0 m	0,5 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	11,049 kg CO₂e / 1 Metras

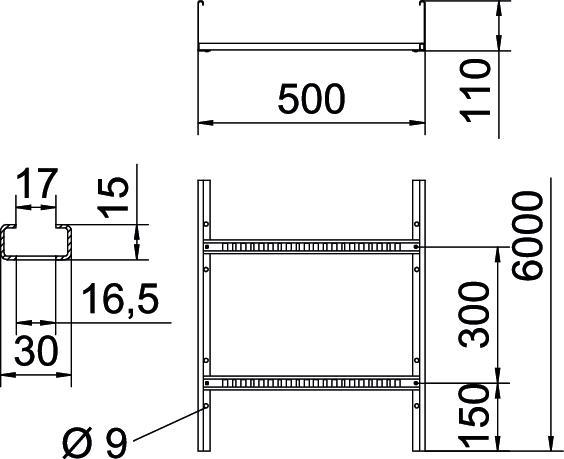

Dydis	110x500x6000
Ilgis	6000 ft
Ilgis	6000 mm
Matmenys	110x500x6000

Matmuo B	500 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	475 cm²
Naudingasis skerspjūvis	47500 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	500 mm
Skersinio griovelio matmuo	16,50
Skersinio tvirtinimas	užkniedytas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LG 110 VS tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216454	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	LVG 110 FS	6216545	Vienetas	10 Vienetas
Daugiafunkcė jungtis FS	LMFV 1150 FS	6225756	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 500 FS	6052509	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
