- Prekės aprašymas
-
Prekės aprašymas

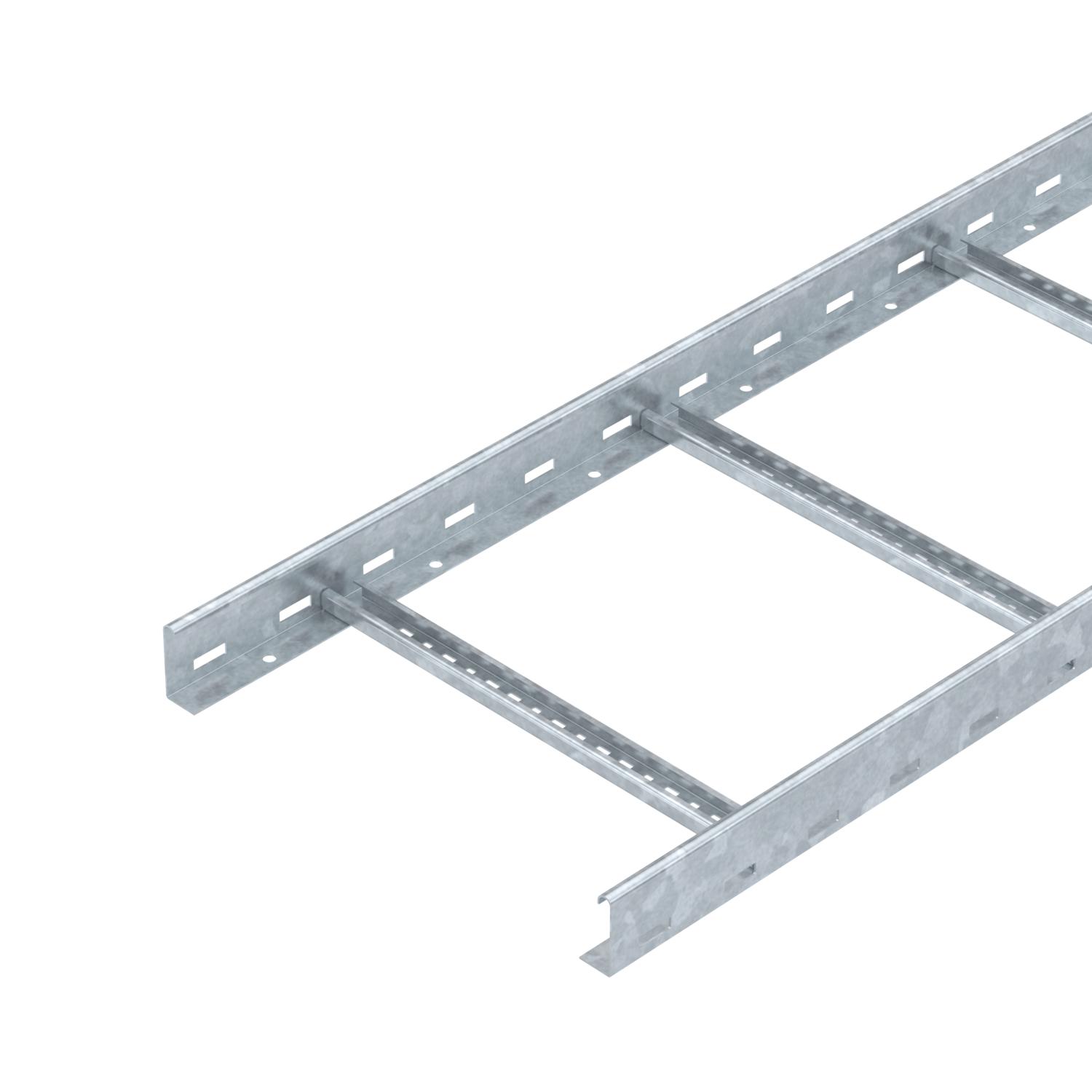

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 60 mm, su prikniedytais, į viršų atvirais C profilio skersiniais (VS konstrukcija).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
Galima užsisakyti ir kitų pločių.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,5 mm Atstumas tarp skersinių 300 mm Dydis 60x400x3000 Medžiaga Plienas Naudingasis skerspjūvis 198 cm² Naudingasis skerspjūvis 19800 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius karštai cinkuotas Skersinio tvirtinimas užkniedytas Skersinių konstrukcija Profilis, perforuotas Šoninės užmovos konstrukcija plokščias profilis Šonų perforavimas taip Sutvirtinta konstrukcija ne Ugniai atsparus Standartinės laikančiosios konstrukcijos funkcionalumo išlaikymas Matmenys

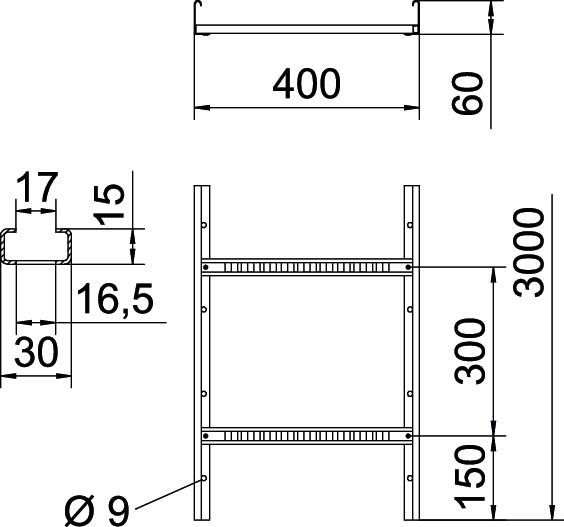

Aukštis 60 mm Ilgis 3000 ft Ilgis 3000 mm Matmuo B 400 mm Plotis 400 mm Skersinio griovelio matmuo 16,50 Apkrovos
Atstumas tarp atramų 1,5 m 3,1 kN/m Atstumas tarp atramų 2,0 m 2,25 kN/m Atstumas tarp atramų 2,5 m 1,5 kN/m Atstumas tarp atramų 3,0 m 1,1 kN/m Atstumas tarp atramų 3,5 m 0,75 kN/m Atstumas tarp atramų 4,0 m 0,45 kN/m Techniniai duomenys
LG 60 VS tipo kabelių kopėčių apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
