- Prekės aprašymas
-
Prekės aprašymas

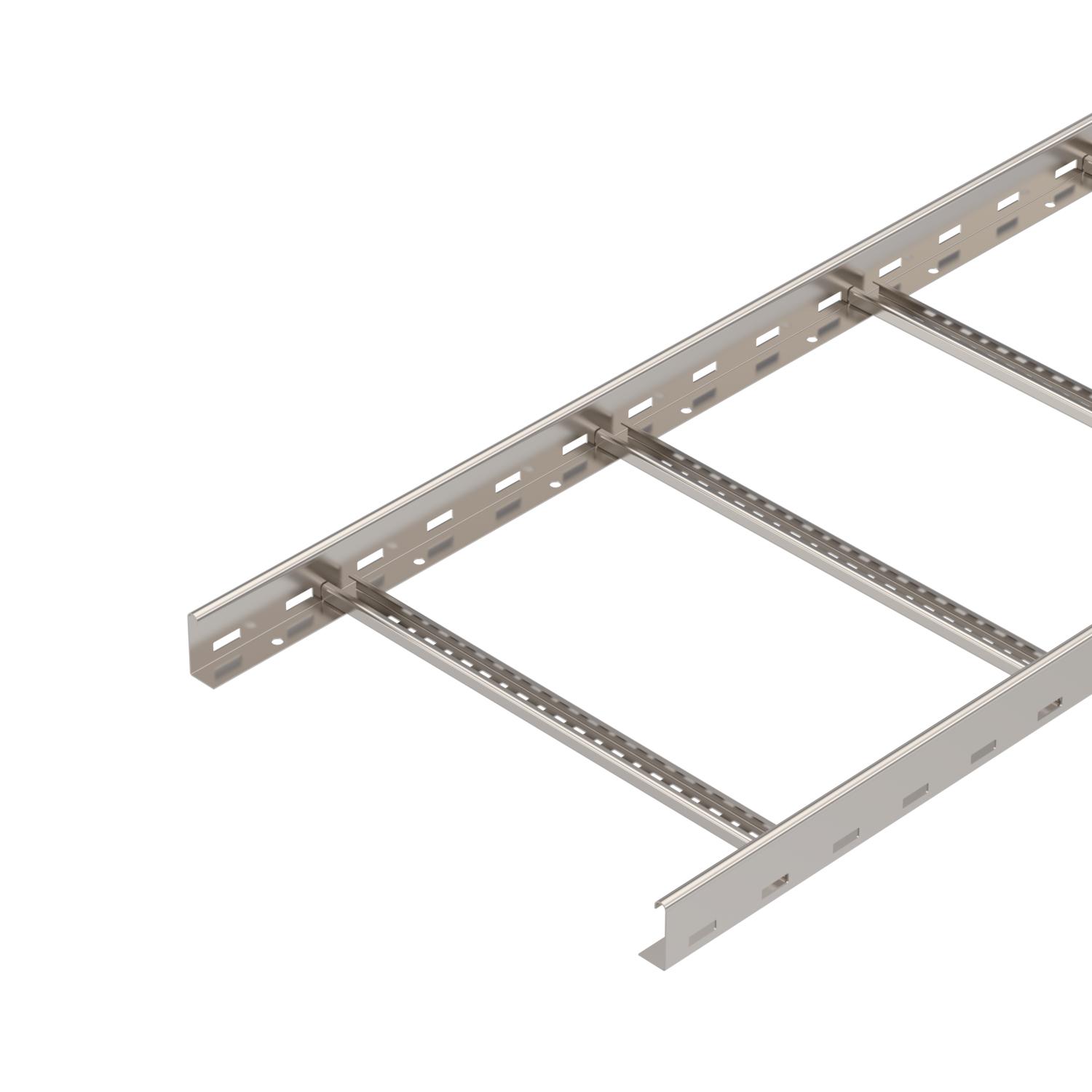

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 60 mm, su prikniedytais, į viršų atvirais C profilio skersiniais (VS konstrukcija).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,5 mm Atstumas tarp skersinių 300 mm Dydis 60x500x6000 Matmenys 60x500x6000 Medžiaga Plienas, nerūdijantis, 1.4301 Naudingasis skerspjūvis 24800 mm² Naudingasis skerspjūvis 248 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Skersinio tvirtinimas užkniedytas Skersinių konstrukcija Profilis, perforuotas Šoninės užmovos konstrukcija plokščias profilis Šonų perforavimas taip Sutvirtinta konstrukcija ne Matmenys
Aukštis 60 mm Ilgis 6000 ft Ilgis 6000 mm Matmuo B 500 mm Plotis 500 mm Skersinio griovelio matmuo 16,50 Apkrovos
Atstumas tarp atramų 1,5 m 3,1 kN/m Atstumas tarp atramų 2,0 m 2,25 kN/m Atstumas tarp atramų 2,5 m 1,5 kN/m Atstumas tarp atramų 3,0 m 1,1 kN/m Atstumas tarp atramų 3,5 m 0,75 kN/m Atstumas tarp atramų 4,0 m 0,45 kN/m Techniniai duomenys
LG 60 VS tipo kabelių kopėčių apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas LG 650 VS6 A2 / 6208709 , 0.27MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija LG 650 VS6 A2 / 6208709 , 0.15MB , pdfUK Atitikties Deklaracija LG 650 VS6 A2 / 6208709 , 0.09MB , pdfREACH Atitikties deklaracija LG 650 VS6 A2 / 6208709 , 0.12MB , pdfRoHS Atitikties deklaracija LG 650 VS6 A2 / 6208709 , 0.12MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Kabelinių kopėčių sistemų montavimo instrukcija , 6.45MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
