Kabelinės kopėčios LG 60, 6 m VS A4 6000 | 300 | 1,5 | ne | Plienas, nerūdijantis, 1.4571 | šviesus, apdirbtas

Kabelinės kopėčios LG 60, 6 m VS A4

Art. Nr. 6101208 | EAN 4012196514038

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas, nerūdijantis, 1.4571

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

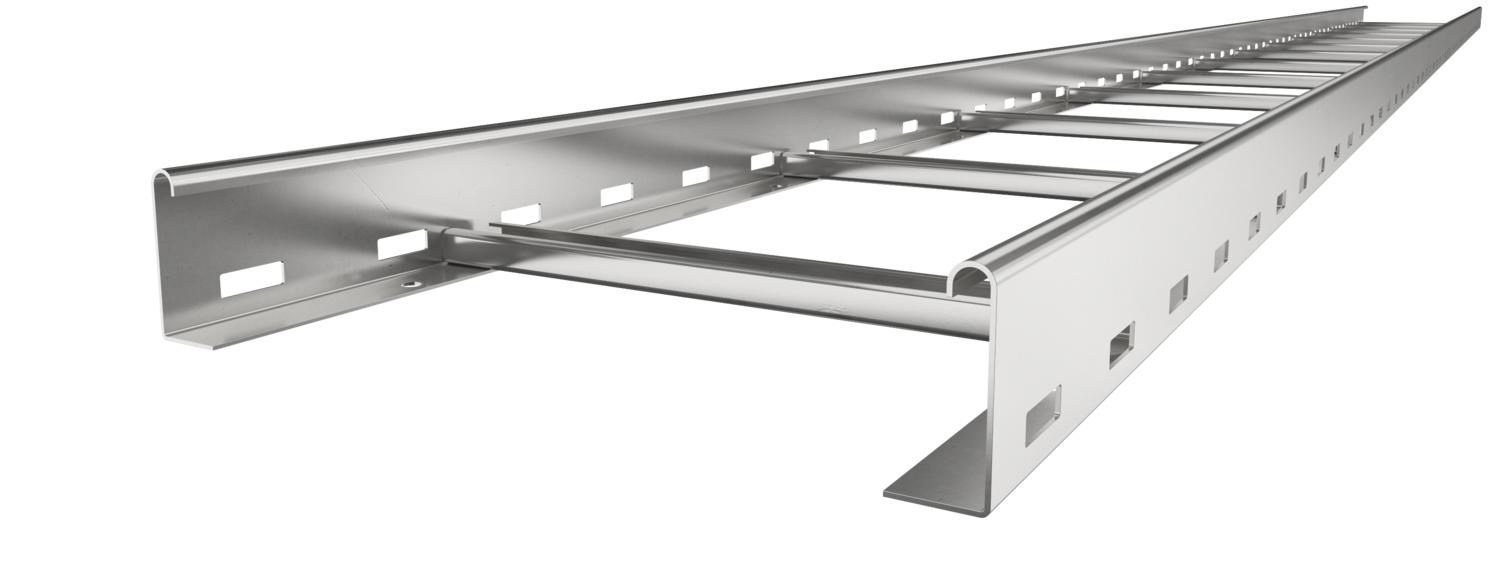

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 60 mm, su prikniedytais, į viršų atvirais C profilio skersiniais (VS konstrukcija).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp skersinių	300 mm
Dydis	60x300x6000
Matmenys	60x300x6000
Medžiaga	Plienas, nerūdijantis, 1.4571
Naudingasis skerspjūvis	14800 mm²
Naudingasis skerspjūvis	148 cm²
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Skersinio tvirtinimas	užkniedytas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Sutvirtinta konstrukcija	ne

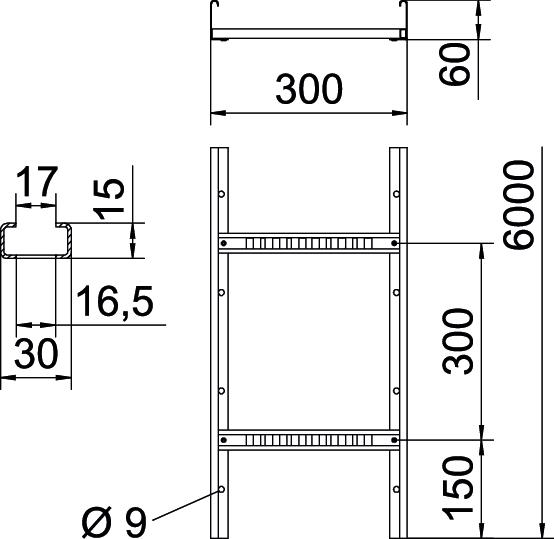

Matmenys

Aukštis	60 mm
Ilgis	6000 mm
Ilgis	6000 ft

Matmuo B	300 mm
Plotis	300 mm
Skersinio griovelio matmuo	16,50

Apkrovos

Atstumas tarp atramų 1,5 m	3,1 kN/m
Atstumas tarp atramų 2,0 m	2,25 kN/m
Atstumas tarp atramų 2,5 m	1,5 kN/m

Atstumas tarp atramų 3,0 m	1,1 kN/m
Atstumas tarp atramų 3,5 m	0,75 kN/m
Atstumas tarp atramų 4,0 m	0,45 kN/m

Techniniai duomenys

LG 60 VS tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	ne	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	ne	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	ne	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	ne	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	ne	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6101232	m	6 m

Priedai

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu A4	DRL 300 A4	6052983	m	3 m
Pertvara 45 A4	TSG 45 A4	6062028	m	3 m
Fiksatorius pertvarai tvirtinti A2	KS KL A2	6062284	Vienetas	30 Vienetas
Tiesinė jungtis A4	LVG 60 A4	6208835	Vienetas	10 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
