Kabelinės kopėčios LG 60, 6 m VS FT 6000 | 400 | 1,5 | taip | Plienas | karštai cinkuotas

Kabelinės kopėčios LG 60, 6 m VS FT

Art. Nr. 6208656 | EAN 4012195064367

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

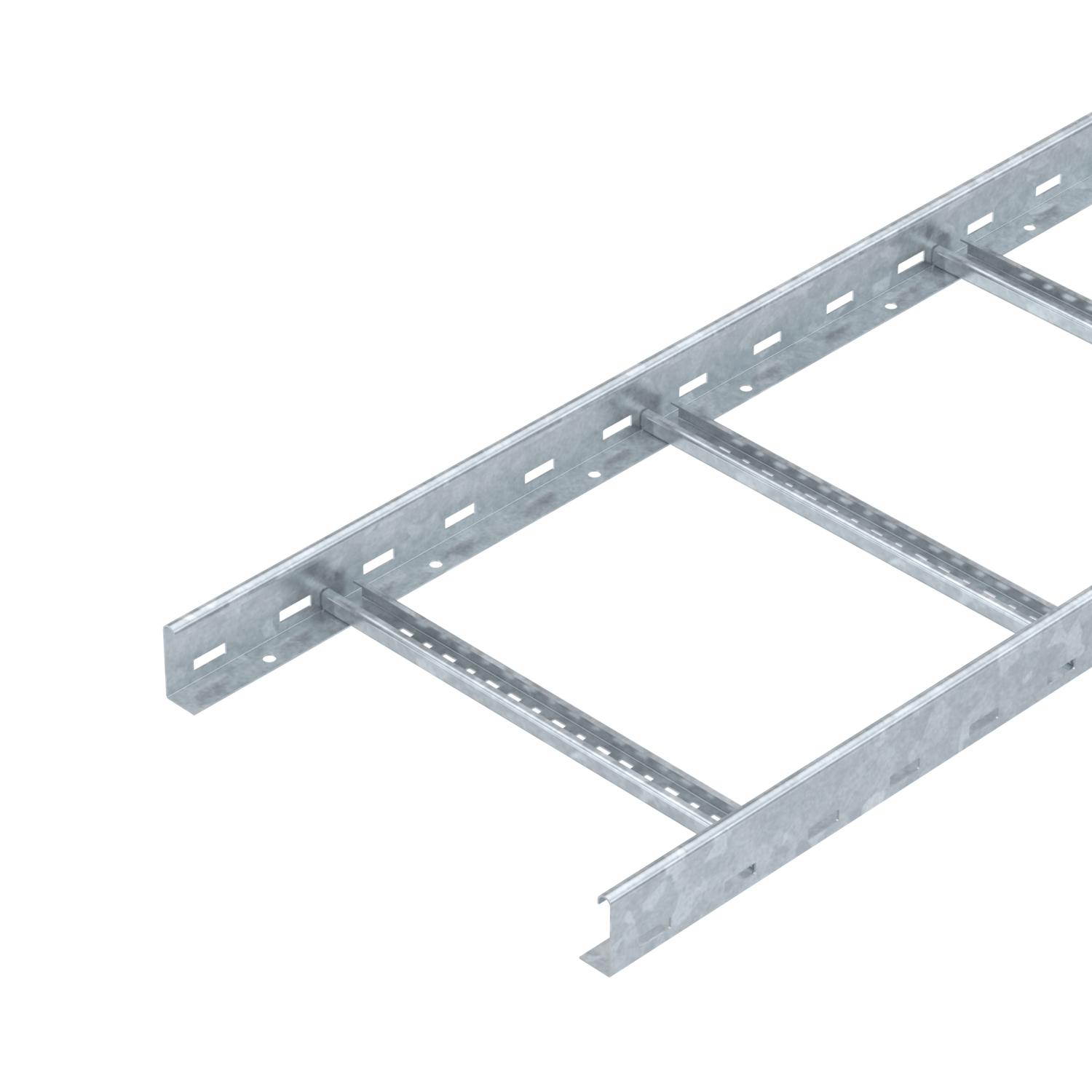

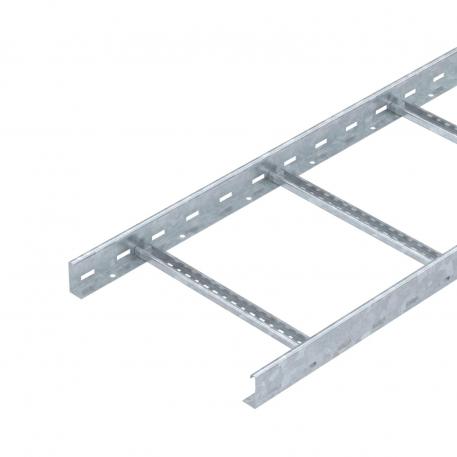

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 60 mm, su prikniedytais, į viršų atvirais C profilio skersiniais (VS konstrukcija).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,1 kN/m
Atstumas tarp atramų 2,0 m	2,25 kN/m
Atstumas tarp atramų 2,5 m	1,5 kN/m
Atstumas tarp atramų 3,0 m	1,1 kN/m
Atstumas tarp atramų 3,5 m	0,75 kN/m
Atstumas tarp atramų 4,0 m	0,45 kN/m

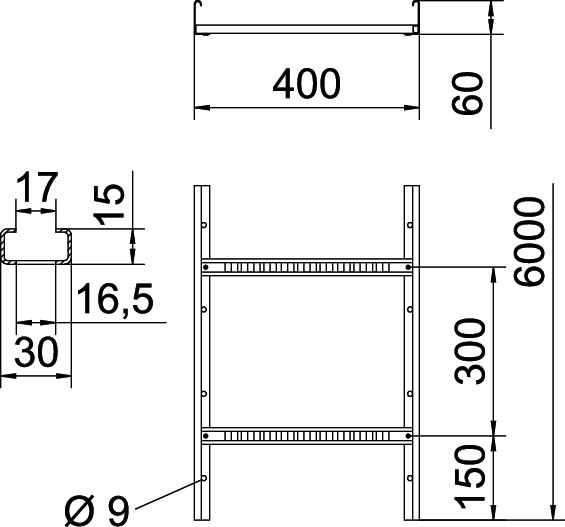

Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	7,557 kg CO₂e / 1 Metras
Dydis	60x400x6000
Ilgis	6000 ft
Ilgis	6000 mm
Matmenys	60x400x6000
Matmuo B	400 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	19800 mm²
Naudingasis skerspjūvis	198 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Plotis	400 mm
Skersinio griovelio matmuo	16,50
Skersinio tvirtinimas	užkniedytas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Standartinės laikančiosios konstrukcijos funkcionalumo išlaikymas

Techniniai duomenys

LG 60 VS tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6208661	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FT	DRL 400 FT	6051413	m	3 m

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Fiksatorius pertvarai tvirtinti A2	KS KL A2	6062284	Vienetas	30 Vienetas
Pertvara 45 DD	TSG 45 DD	6062321	m	3 m
Tiesinė jungtis FT	LVG 60 FT	6208843	Vienetas	10 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
Daugiafunkcė jungtis FT	LMFV 640 FT	6225734	Vienetas	1 Vienetas
