- Prekės aprašymas
-
Prekės aprašymas

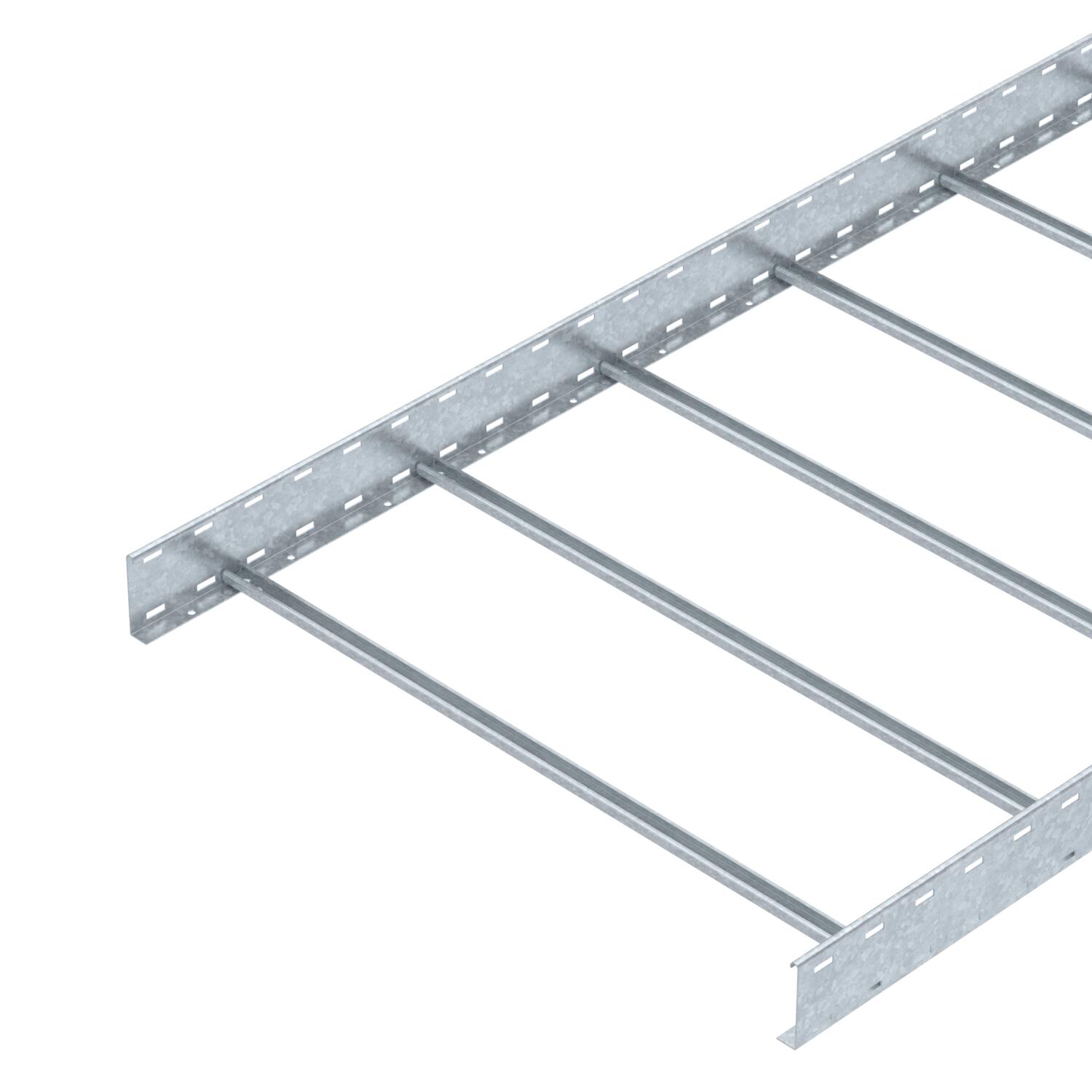

Kabelių kopėčios, kurių šonų aukštis yra 110 mm, suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo gnybtais. Skersinių įpjovos matmuo yra 16,5 mm, tinkamas apkabinamasis gnybtas yra 2056 tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.
- Techniniai duomenys
-
Techniniai duomenys

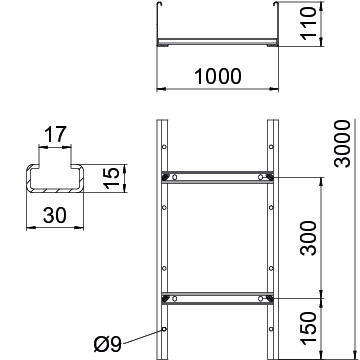

Atramos storis 2 mm Atstumas tarp skersinių 300 mm Dydis 110x1000x3m Medžiaga Plienas Naudingasis skerspjūvis 900 cm² Naudingasis skerspjūvis 90000 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Skersinio tvirtinimas suvirintas Skersinių konstrukcija Neperforuotas profilis Šoninės užmovos konstrukcija plokščias profilis Šonų perforavimas taip Sutvirtinta konstrukcija ne Matmenys
Aukštis 110 mm Ilgis 3000 mm Ilgis 3000 ft Matmuo B 1000 mm Plotis 1000 mm Apkrovos
Atstumas tarp atramų 2,0 m 3,5 kN/m Atstumas tarp atramų 3,0 m 1,9 kN/m Atstumas tarp atramų 4,0 m 1 kN/m Atstumas tarp atramų 5,0 m 0,8 kN/m Atstumas tarp atramų 6,0 m 0,25 kN/m Techniniai duomenys
SLCS 110 tipo kabelių kopėčių apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas SLCS 11100 3 FT / 6207320 , 0.27MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija SLCS 11100 3 FT / 6207320 , 0.15MB , pdfUK Atitikties Deklaracija SLCS 11100 3 FT / 6207320 , 0.09MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Kabelinių kopėčių sistemų montavimo instrukcija , 6.45MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfNėra šio gaminio aprašymų
