Kabelinės kopėčios SLCS 110, 3 m C30 FT 3000 | 450 | 2 | ne

Kabelinės kopėčios SLCS 110, 3 m C30 FT

Art. Nr. 6207308 | EAN 4012196431885

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Atramos storis	2 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

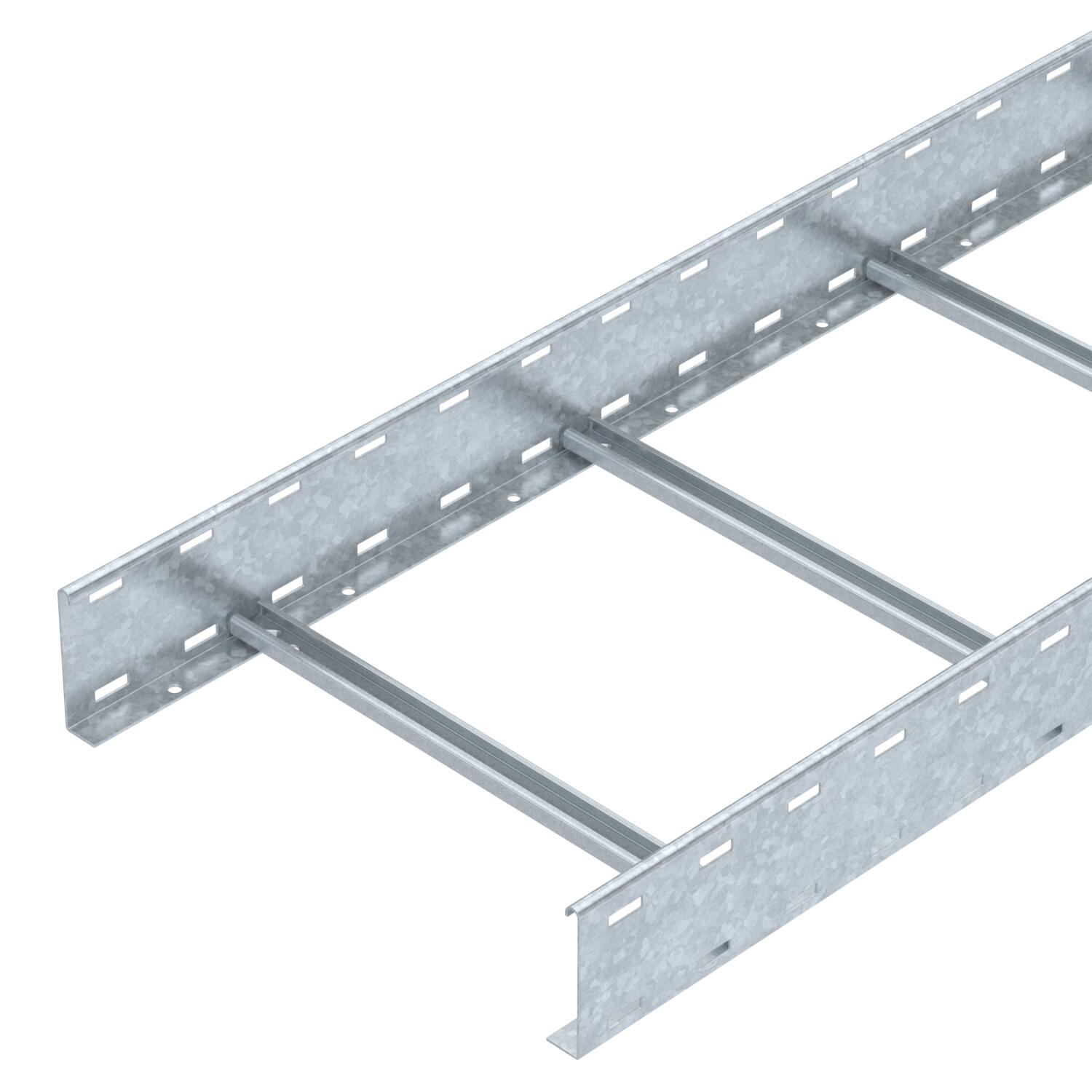

Kabelių kopėčios, kurių šonų aukštis yra 110 mm, suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo gnybtais. Skersinių įpjovos matmuo yra 16,5 mm, tinkamas apkabinamasis gnybtas yra 2056 tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	2 mm
Atstumas tarp atramų 2,0 m	4 kN/m
Atstumas tarp atramų 3,0 m	2,3 kN/m
Atstumas tarp atramų 4,0 m	1 kN/m
Atstumas tarp atramų 5,0 m	0,7 kN/m
Atstumas tarp atramų 6,0 m	0,25 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	13,239 kg CO₂e / 1 Metras

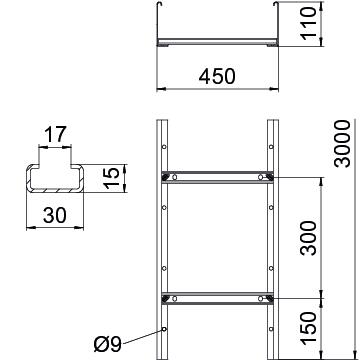

Dydis	110x450x3000
Ilgis	3000 mm
Ilgis	3000 ft
Matmuo B	450 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	40500 mm²
Naudingasis skerspjūvis	405 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	450 mm
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Neperforuotas profilis
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SLCS 110 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	ne	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	ne	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	ne	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	ne	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	ne	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	ne	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	ne	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	ne	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	ne	6207318	m	3 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	ne	6207320	m	3 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	ne	6207322	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	LVG 110 FT	6216548	Vienetas	10 Vienetas

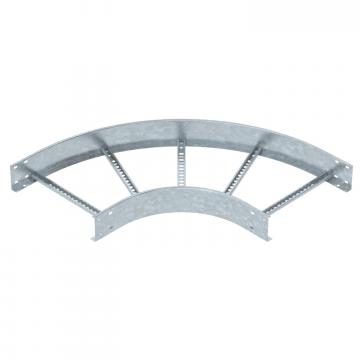

90° alkūnė FT	LB 90 1145 R3 FT	6225148	Vienetas	1 Vienetas
Daugiafunkcė jungtis FT	LMFV 1145 FT	6225776	Vienetas	1 Vienetas
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
