- Prekės aprašymas
-
Prekės aprašymas

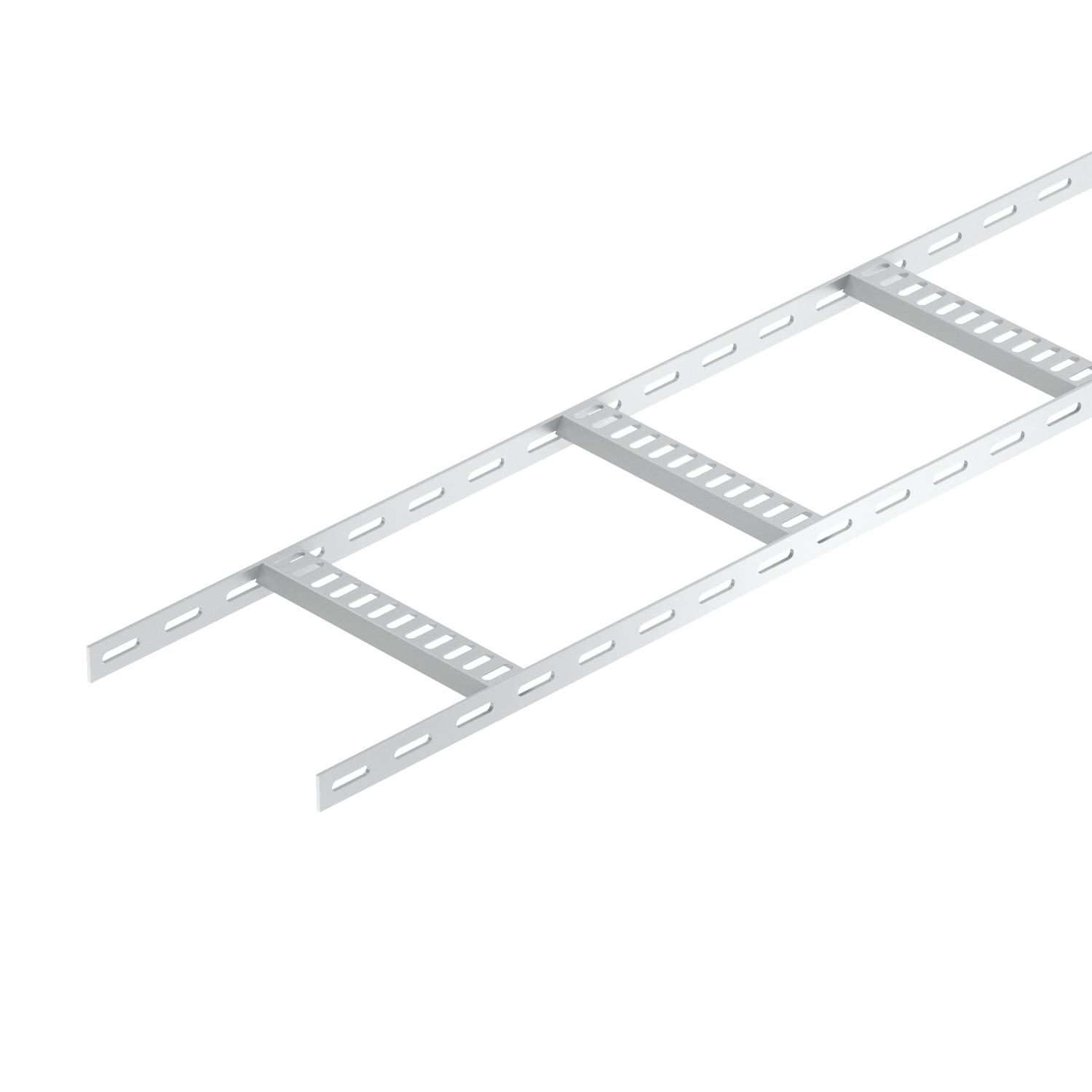

Laivininkystėje naudojamos kabelinės kopėčios su perforuotais 25 mm aukščio šonais su privirintais, į apačią atvirais, perforuotais trapeciniais skersiniais.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 3 mm Atstumas tarp skersinių 250 mm Dydis 25x106x2000 Medžiaga Aliuminis Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius beicuotas Skersinio tvirtinimas suvirintas Skersinių konstrukcija Profilis, perforuotas Šoninės užmovos konstrukcija plokščias profilis Šonų perforavimas taip Sutvirtinta konstrukcija ne Matmenys
Aukštis 25 mm Ilgis 2000 ft Ilgis 2000 mm Matmuo B 106 mm Plotis 100 mm Apkrovos
Atstumas tarp atramų 1,0 m 0,75 kN/m Atstumas tarp atramų 1,5 m 0,2 kN/m Atstumas tarp atramų 2,0 m 0,1 kN/m Techniniai duomenys
SL42 ALU tipo kabelinių kopėčių apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Apkrovos schema bandymų metu
- Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas SL 42 100 ALU / 7099724 , 0.30MB , pdfKatalogas Sprendimai laivų statybai , 2.10MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija SL 42 100 ALU / 7099724 , 0.15MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
