Kabelinės standartinės kopėčios su Z skersiniu, FT 3000 | 150 | 5 | ne

Kabelinės standartinės kopėčios su Z skersiniu, FT

Art. Nr. 7098133 | EAN 4012196046423

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Atramos storis	5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Laivininkystėje naudojamos kabelių kopėčios su perforuotomis 40 mm aukščio sienelėmis su privirintais, perforuotais Z formos skersiniais. Apkrova išbandyta pagal IEC derinant su SLV tipo sujungimo elementu.

Techniniai duomenys

Techniniai duomenys

Atramos storis	5 mm
Atstumas tarp atramų 1,5 m	2,8 kN/m
Atstumas tarp atramų 2,0 m	1,75 kN/m
Atstumas tarp atramų 2,5 m	1 kN/m
Atstumas tarp atramų 3,0 m	0,6 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	40 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	8,495 kg CO₂e / 1 Metras

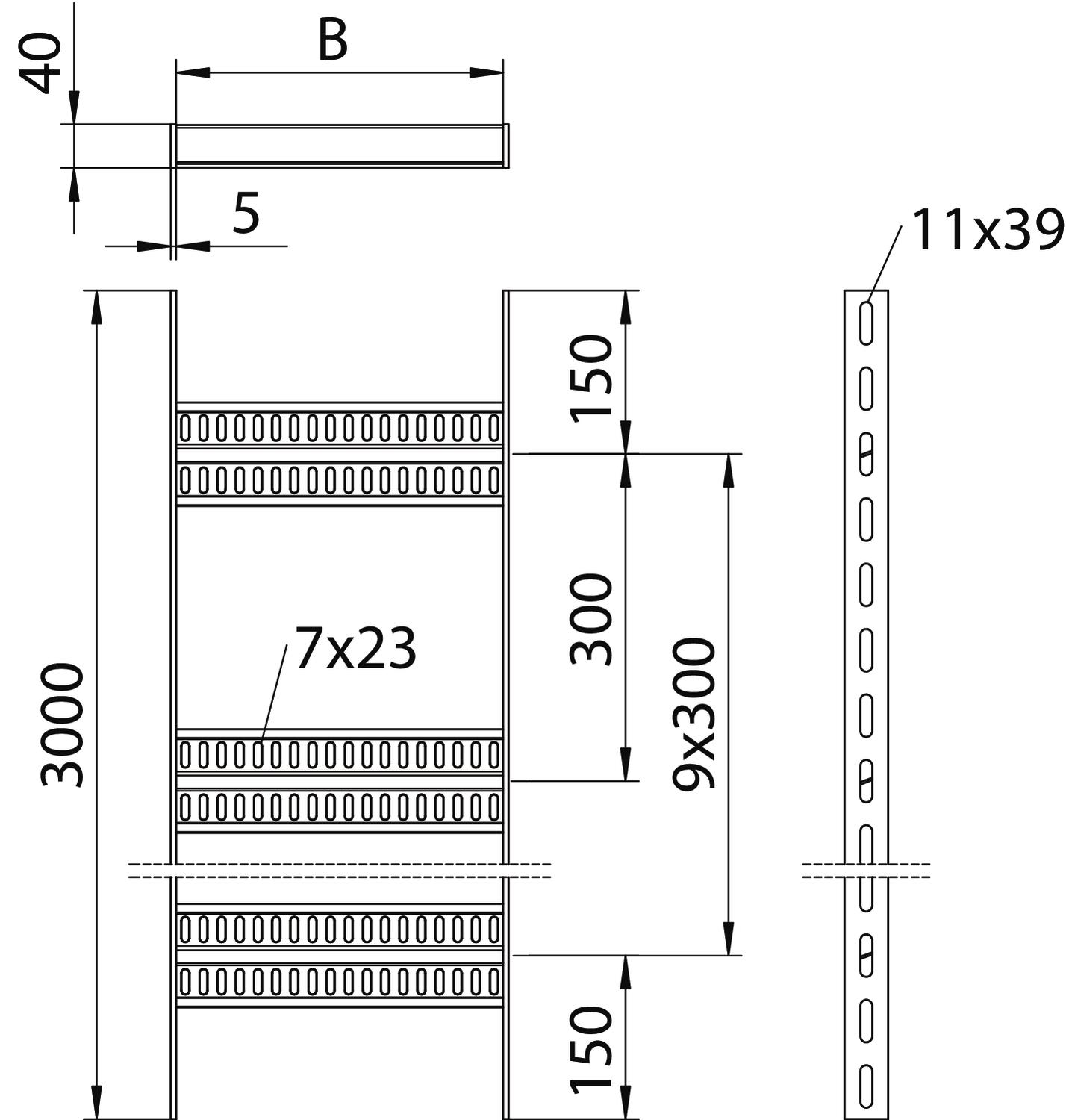

Dydis	40x160x3000
Ilgis	3000 ft
Ilgis	3000 mm
Matmenys	40x150

Matmuo B	160 mm
Medžiaga	Plienas
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	150 mm
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SLZ tipo kabelinių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
Apkrovos schema bandymų metu

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SLZ 100 FT	3000 mm	100 mm	5 mm	ne	7098132	m	3 m
SLZ 150 FT	3000 mm	150 mm	5 mm	ne	7098133	m	3 m
SLZ 200 FT	3000 mm	200 mm	5 mm	ne	7098134	m	3 m
SLZ 300 FT	3000 mm	300 mm	5 mm	ne	7098136	m	3 m
SLZ 400 FT	3000 mm	400 mm	5 mm	ne	7098138	m	3 m
SLZ 500 FT	3000 mm	500 mm	5 mm	ne	7098140	m	3 m
SLZ 600 FT	3000 mm	600 mm	5 mm	ne	7098142	m	3 m
