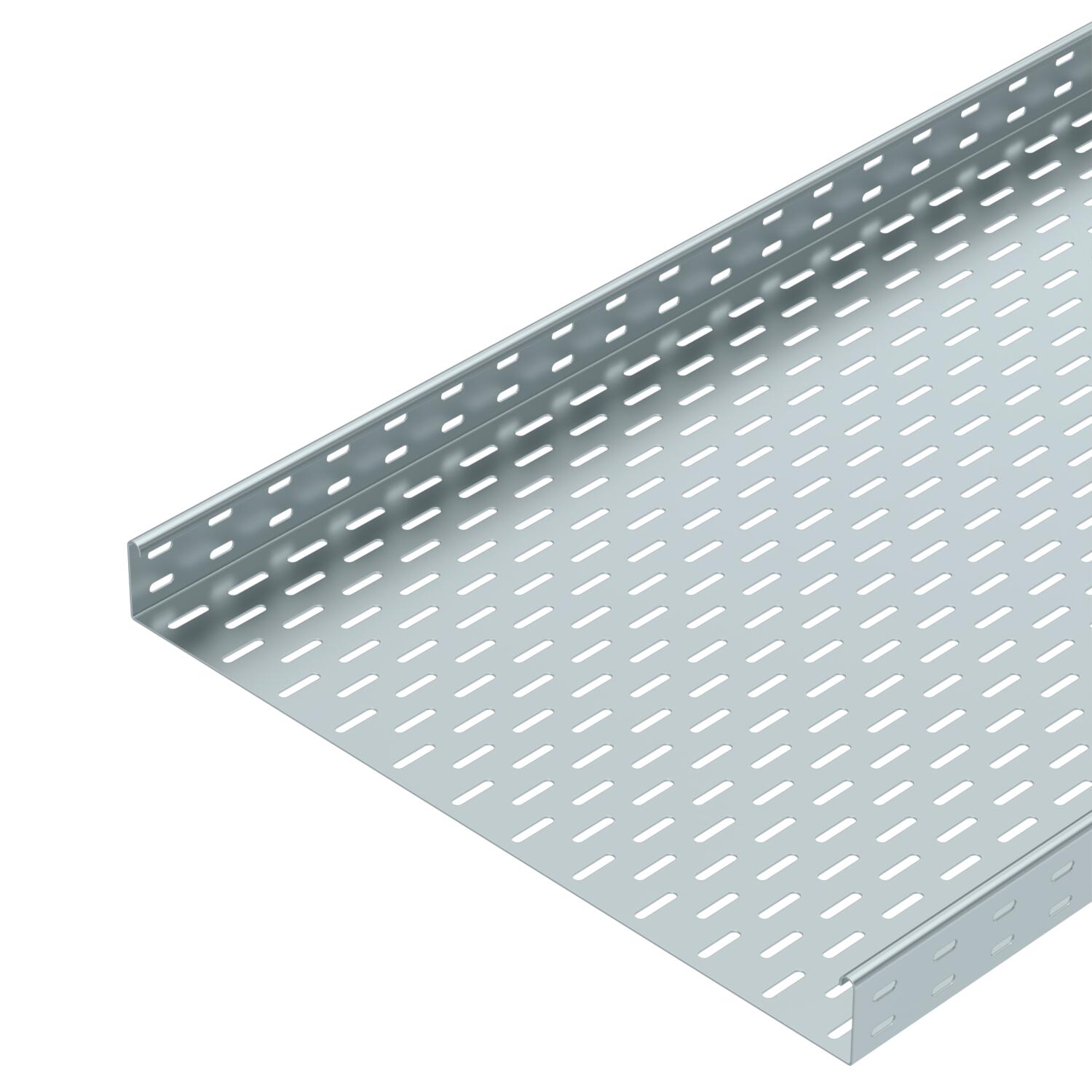

Kabelinis lovelis SKS

Art. Nr. 6056601 | EAN 4012196060498

3000 mm
1,5 mm
Plienas
cinkuotas juostiniu būdu
Prekės aprašymas
Prekės aprašymas
SKS 60 = sunkioji kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
  • „Underwriters Laboratories Inc.“, JAV ir Kanada
  • EB atitikties deklaracija pagal EB direktyvas
  • UKCA declaration of conformity
Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537 II tipas
Atstumas tarp atramų 1,5 m 2,65 kN/m
Atstumas tarp atramų 2,0 m 1,8 kN/m
Atstumas tarp atramų 2,5 m 1,15 kN/m
Atstumas tarp atramų 3,0 m 0,5 kN/m
Aukštis 2 in
Aukštis 60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų 20,566 kg CO₂e / 1 Metras

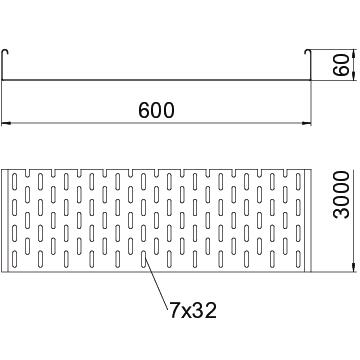

Dydis 60x600x3000
Ilgis 10 ft
Ilgis 3000 mm
Kabelių sistemos sujungiklio rūšis įsuktas
Maß W 600 mm
Matmenys 60 x 600
Matmuo B 600 mm
Medžiaga Plienas
Montažinis pagrindo perforavimas taip
NATO skylių išdėstymo schema ne
Naudingasis skerspjūvis 358 cm²
Naudingasis skerspjūvis 35800 mm²
Nerūdijantis plienas, beicuotas ne
Opprettholdelse av funksjon ne
Paviršius cinkuotas juostiniu būdu
Perforuota apačia 7x32
Plotis 600 mm
Plotis 24 in
Pristatymo priedai Tiesinė jungtis RLVL 60
Skardos storis 1,5 mm
Skardos storis 0,06 in
Šonų perforavimas taip
Spalva cinko
Su viršutine dalimi ne
Sujungimo elemento konstrukcija pridedamas sujungimo elementas
Sutvirtinta konstrukcija ne

Techniniai duomenys

SKS 60 tipo kabelių lovelio apkrovos diagrama

SKS 60 tipo kabelių lovelio apkrovos diagrama
  • Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
  • Atstumas tarp atramų m Atstumas tarp atramų m
  • Išlinkimas mm, esant ledžiamai apkrovai kN/m Išlinkimas mm, esant ledžiamai apkrovai kN/m
  • Apkrovos schema bandymų metu Apkrovos schema bandymų metu
  • Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
  • Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
Visi tipai

Visi tipai

Tipas Ilgis Plotis Skardos storis Opprettholdelse av funksjon Medžiaga Paviršius Art. Nr. Kiekis mažiausias parduodamas kiekis
SKS 610 FS 3000 mm 100 mm 1,5 mm taip Plienas cinkuotas juostiniu būdu 6056105
3 m
SKS 620 FS 3000 mm 200 mm 1,5 mm taip Plienas cinkuotas juostiniu būdu 6056202
3 m
SKS 630 FS 3000 mm 300 mm 1,5 mm taip Plienas cinkuotas juostiniu būdu 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1,5 mm ne Plienas cinkuotas juostiniu būdu 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1,5 mm ne Plienas cinkuotas juostiniu būdu 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1,5 mm ne Plienas cinkuotas juostiniu būdu 6056601
3 m
Priedai

Sistemos priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesi jungtis FS Tiesi jungtis FS RLVK 60 FS 6067093
10 Vienetas

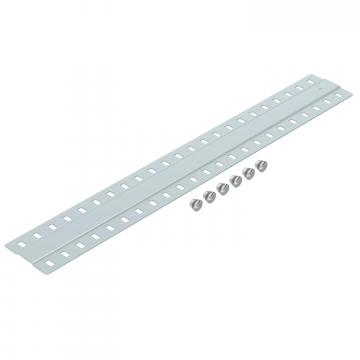

Jungiamoji plokštė FS Jungiamoji plokštė FS SSLB 600 FS 7070233
20 Vienetas
45° alkūnė 60 FS 45° alkūnė 60 FS RB 45 660 FS 6036113
1 Vienetas
90° alkūnė 60 FS 90° alkūnė 60 FS RB 90 660 FS 6036572
1 Vienetas
Kampas reguliuojamas 60 FS Kampas reguliuojamas 60 FS RB W 660 FS 6037112
1 Vienetas
T formos prijungimo detalė 60 FS T formos prijungimo detalė 60 FS RAA 660 FS 6042123
1 Vienetas
T formos elementas 60 FS T formos elementas 60 FS RT 660 FS 6038112
1 Vienetas
Kryžmė 60 FS Kryžmė 60 FS RK 660 FS 7027321
1 Vienetas
Dangtis su pasukamu užraktu FS Dangtis su pasukamu užraktu FS DRL 600 FS 6052606
3 m
Pertvara 60 FS Pertvara 60 FS TSG 60 FS 6062068
3 m
45° alkūnė 60 FS 45° alkūnė 60 FS RB 45 660 FS 7000421
1 Vienetas
90° alkūnė 60 FS 90° alkūnė 60 FS RB 90 660 FS 7001312
1 Vienetas
