Kabelių lovelis EKS 60 FS 3000 | 100 | 2 | ne | Plienas | cinkuotas juostiniu būdu

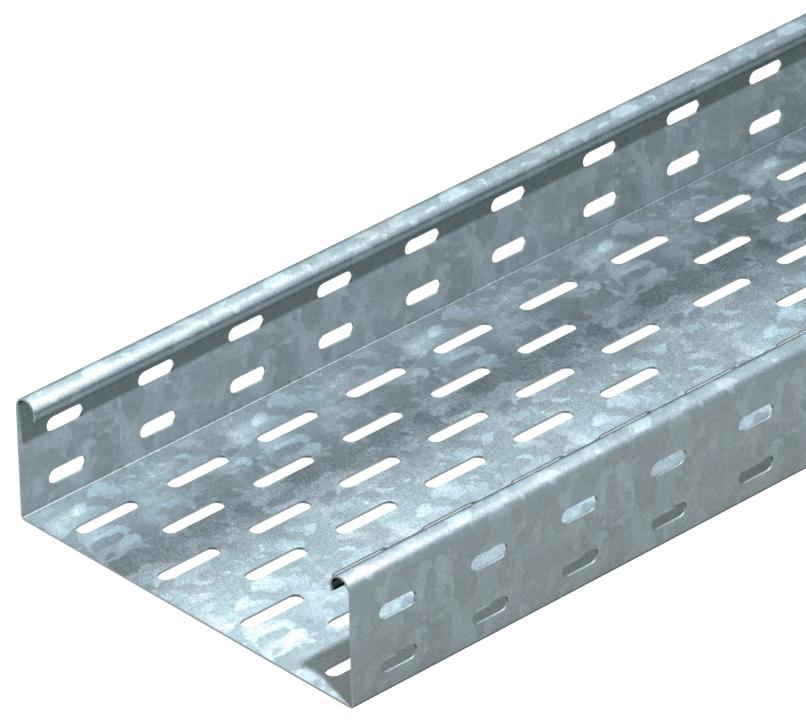

Kabelių lovelis EKS 60 FS

Art. Nr. 6056148 | EAN 4012196542659

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	2 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

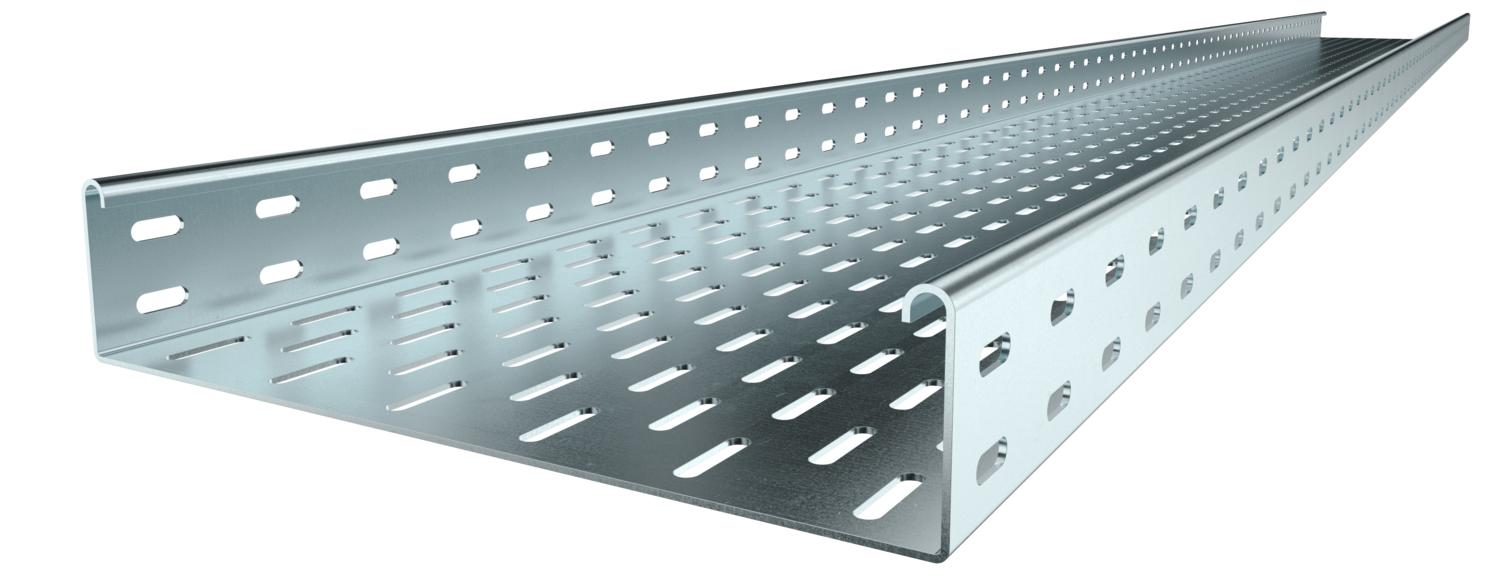

EKS 60 = ypač sunki kabelių lovelių sistema, šonų aukštis 60 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2,2 kN/m
Atstumas tarp atramų 2,5 m	1,6 kN/m
Atstumas tarp atramų 3,0 m	0,95 kN/m
Aukštis	60 mm
Aukštis	2 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	8,76 kg CO₂e / 1 Metras

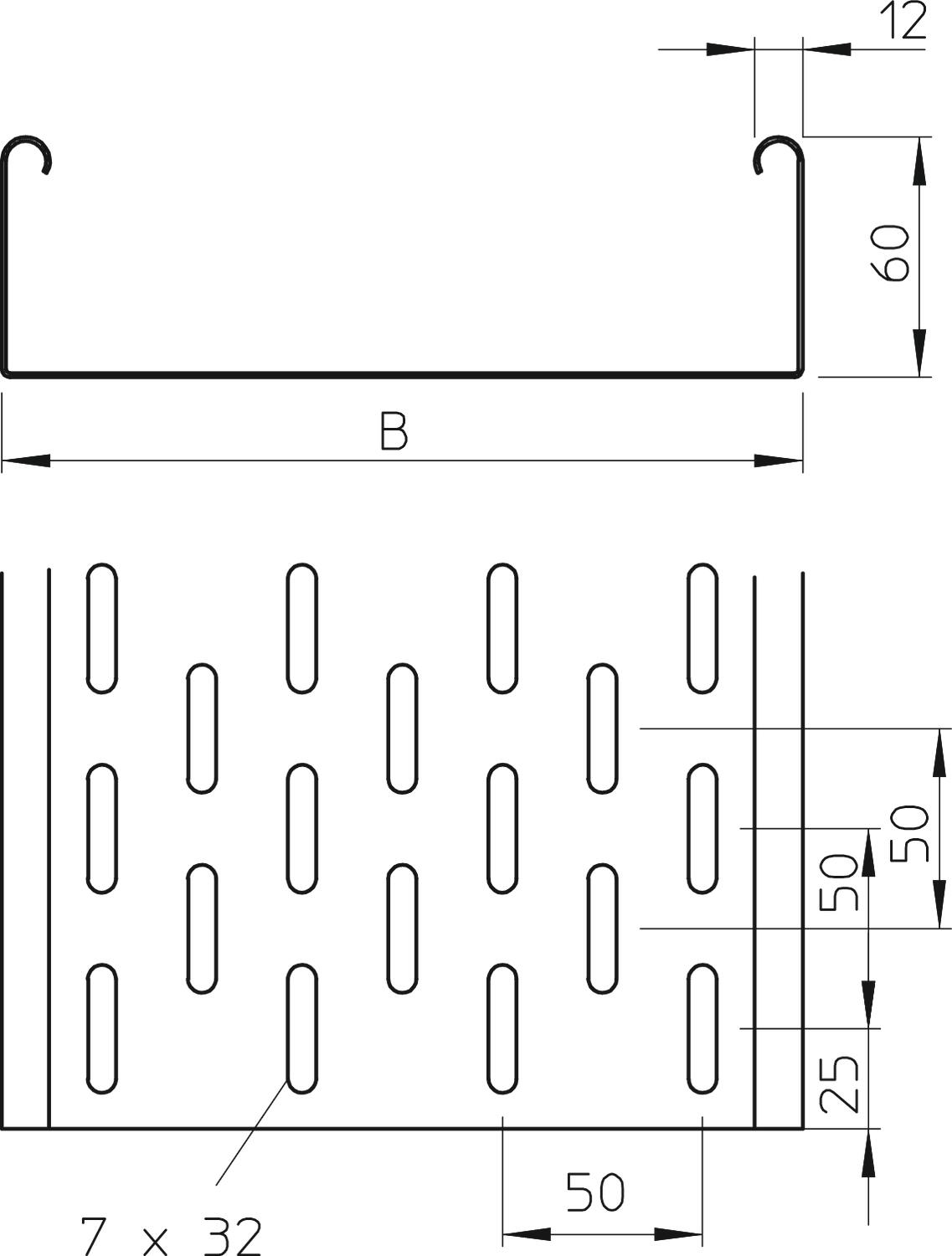

Dydis	60x100x3000
Ilgis	118 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	60 x 100
Matmuo B	100 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	58 cm²
Naudingasis skerspjūvis	5800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	100 mm
Plotis	4 in
Skardos storis	2 mm
Skardos storis	0,1 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

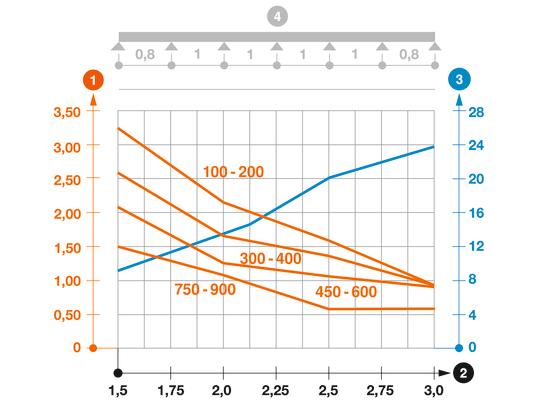

EKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
EKS 610 FS	3000 mm	100 mm	2 mm	ne	Plienas	cinkuotas juostiniu būdu	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	ne	Plienas	cinkuotas juostiniu būdu	6056229	m	3 m
EKS 630 FS	3000 mm	300 mm	2 mm	ne	Plienas	cinkuotas juostiniu būdu	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	ne	Plienas	cinkuotas juostiniu būdu	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	ne	Plienas	cinkuotas juostiniu būdu	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	ne	Plienas	cinkuotas juostiniu būdu	6056628	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	RLVK 60 FS	6067093	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 100 FS	7070205	Vienetas	20 Vienetas
45° alkūnė 60 FS	RB 45 610 FS	6036100	Vienetas	1 Vienetas
90° alkūnė 60 FS	RB 90 610 FS	6036560	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 610 FS	6037100	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 610 FS	6042111	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 610 FS	6038100	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 610 FS	7027311	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 100 FS	6052096	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
90° alkūnė 60 FS	RB 90 610 FS	6043216	Vienetas	1 Vienetas
