Kabelių lovelis MKS 110 FS 3000 | 100 | 1 | ne | Plienas | cinkuotas juostiniu būdu

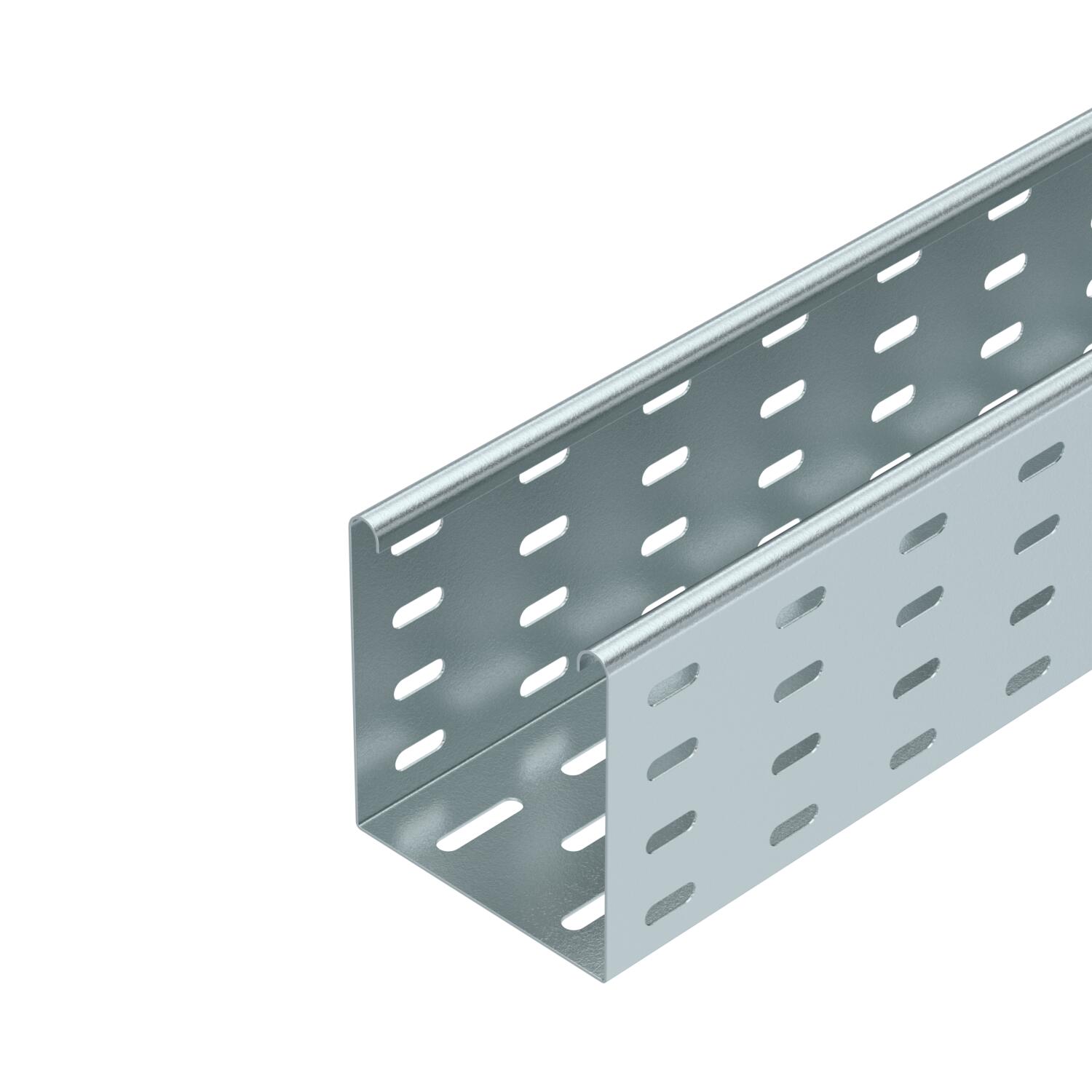

Kabelių lovelis MKS 110 FS

Art. Nr. 6060102 | EAN 4012196061815

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 110 = vidutinio sunkumo kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,85 kN/m
Atstumas tarp atramų 2,0 m	1,3 kN/m
Atstumas tarp atramų 2,5 m	0,75 kN/m
Atstumas tarp atramų 3,0 m	0,6 kN/m
Aukštis	110 mm
Aukštis	4 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	6,835 kg CO₂e / 1 Metras
Dydis	110x100x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	100 mm

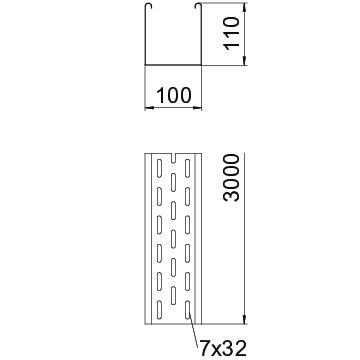

Matmenys	110 x 100
Matmuo B	100 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	108 cm²
Naudingasis skerspjūvis	10800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	4 in
Plotis	100 mm
Pristatymo priedai	Tiesinė jungtis RLVL 110
Skardos storis	0,04 in
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 110 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060528	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FS	RLVL 110 FS	6067131	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 100 FS	7070205	Vienetas	20 Vienetas
45° alkūnė 110 FS	RB 45 110 FS	6036300	Vienetas	1 Vienetas
90° alkūnė 110 FS	RB 90 110 FS	6036800	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FS	RB W 110 FS	6037300	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FS	RAA 110 FS	6042151	Vienetas	1 Vienetas
T formos elementas 110 FS	RT 110 FS	6038300	Vienetas	1 Vienetas
Kryžmė 110 FS	RK 110 FS	7027351	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 100 FS	6052096	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
90° alkūnė 110 FS	RB 90 110 FS	7001894	Vienetas	1 Vienetas
