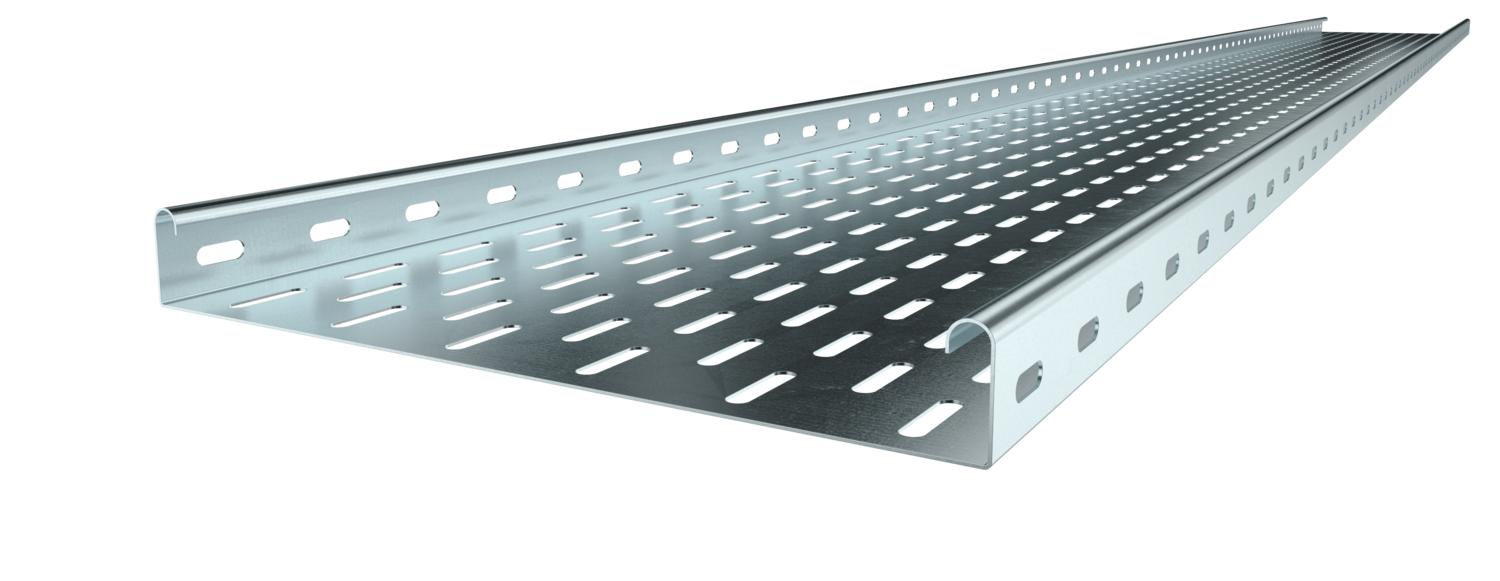

Kabelių lovelis MKS 35 FS 3000 | 100 | 1 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis MKS 35 FS

Art. Nr. 6053548 | EAN 4012196059478

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 35 = vidutinio sunkumo kabelių lovelių sistema 35 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	1,2 kN/m
Atstumas tarp atramų 1,5 m	0,75 kN/m
Atstumas tarp atramų 2,0 m	0,55 kN/m
Atstumas tarp atramų 2,5 m	0,3 kN/m
Atstumas tarp atramų 3,0 m	0,2 kN/m
Aukštis	35 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	3,664 kg CO₂e / 1 Metras

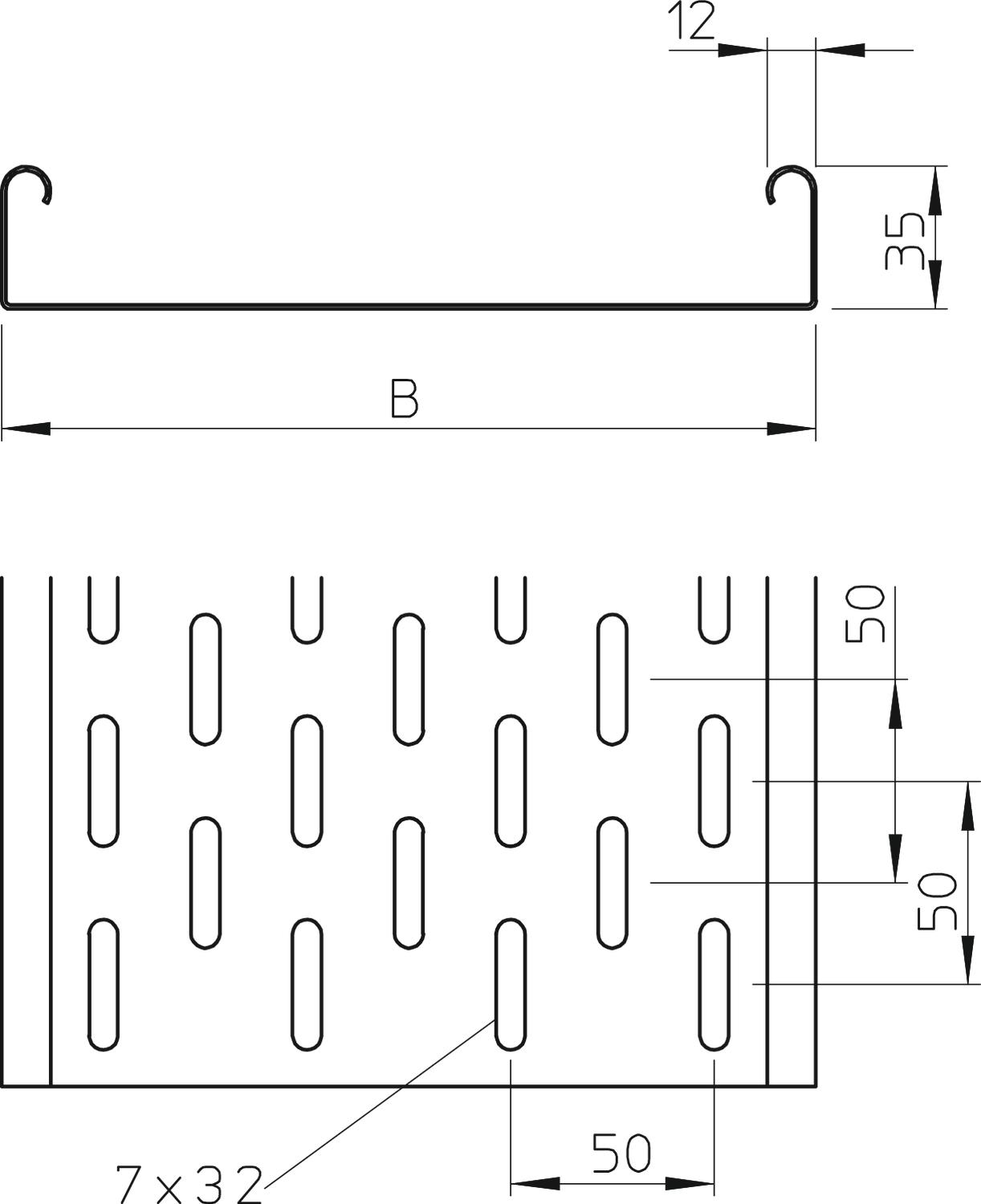

Dydis	35x100x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	35 x 100
Matmuo B	100 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne

Naudingasis skerspjūvis	3300 mm²
Naudingasis skerspjūvis	33 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Perforuota apačia	1
Plotis	100 mm
Plotis	4 in
Pristatymo priedai	Tiesinių jungčių komplektas RV 35
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

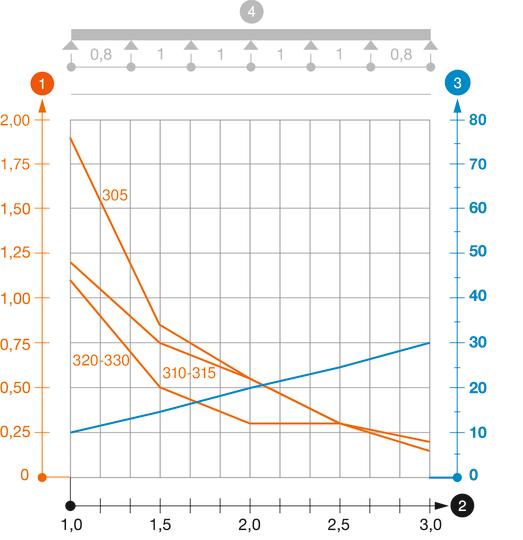

MKS 35 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 310 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6053548	m	3 m
MKS 315 FS	3000 mm	150 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6053572	m	3 m

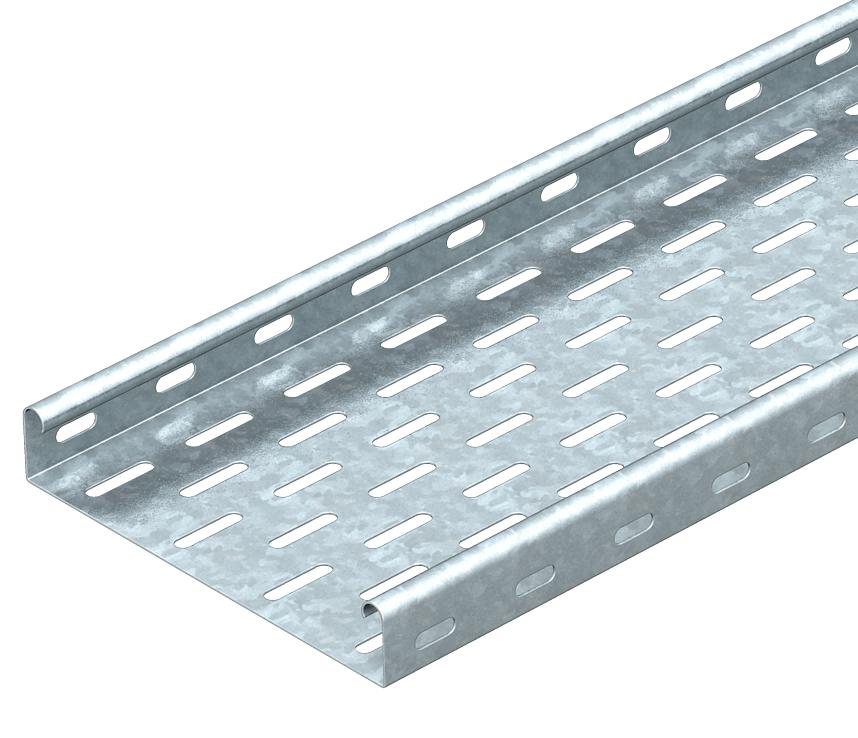

MKS 320 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6053599	m	3 m
MKS 330 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6053637	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

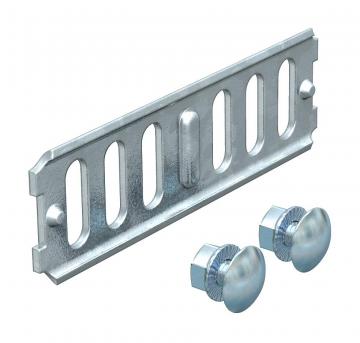

Tiesi jungtis FS	RLVK 35 FS	6067085	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 100 FS	7070205	Vienetas	20 Vienetas

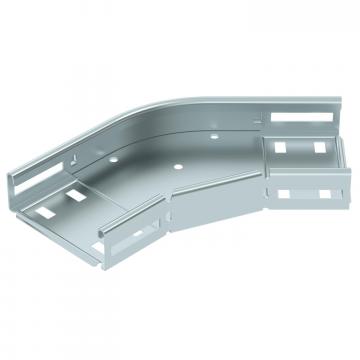

45° alkūnė 35 FS	RB 45 310 FS	6036000	Vienetas	1 Vienetas

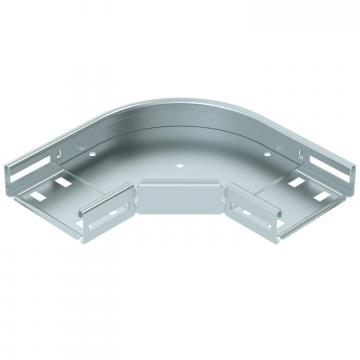

90° alkūnė 35 FS	RB 90 310 FS	6036500	Vienetas	1 Vienetas

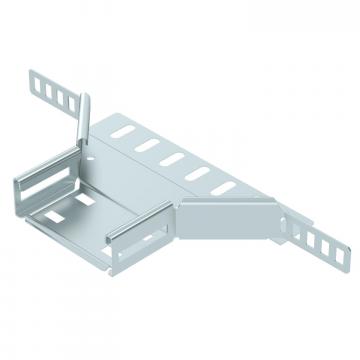

Prijungiamas T kampas 35 FS	RAA 310 FS	6042101	Vienetas	1 Vienetas

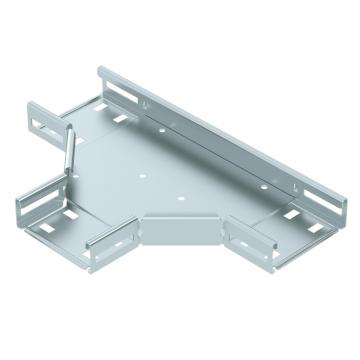

T formos elementas 35 FS	RT 310 FS	6038000	Vienetas	1 Vienetas

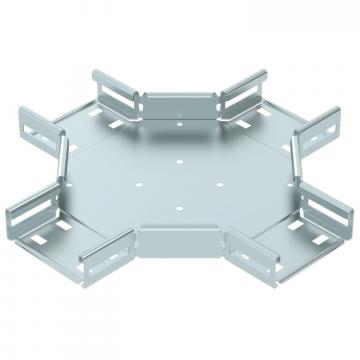

Kryžmė 35 FS	RK 310 FS	7027301	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 100 FS	6052096	m	3 m
Pertvara 30 FS	TSG 30 FS	6062050	m	3 m
90° alkūnė 35 FS	RB 90 310 FS	6043119	Vienetas	1 Vienetas
