Kabelių lovelis MKS 35 FT 3000 | 100 | 1 | ne | Plienas | karštai cinkuotas

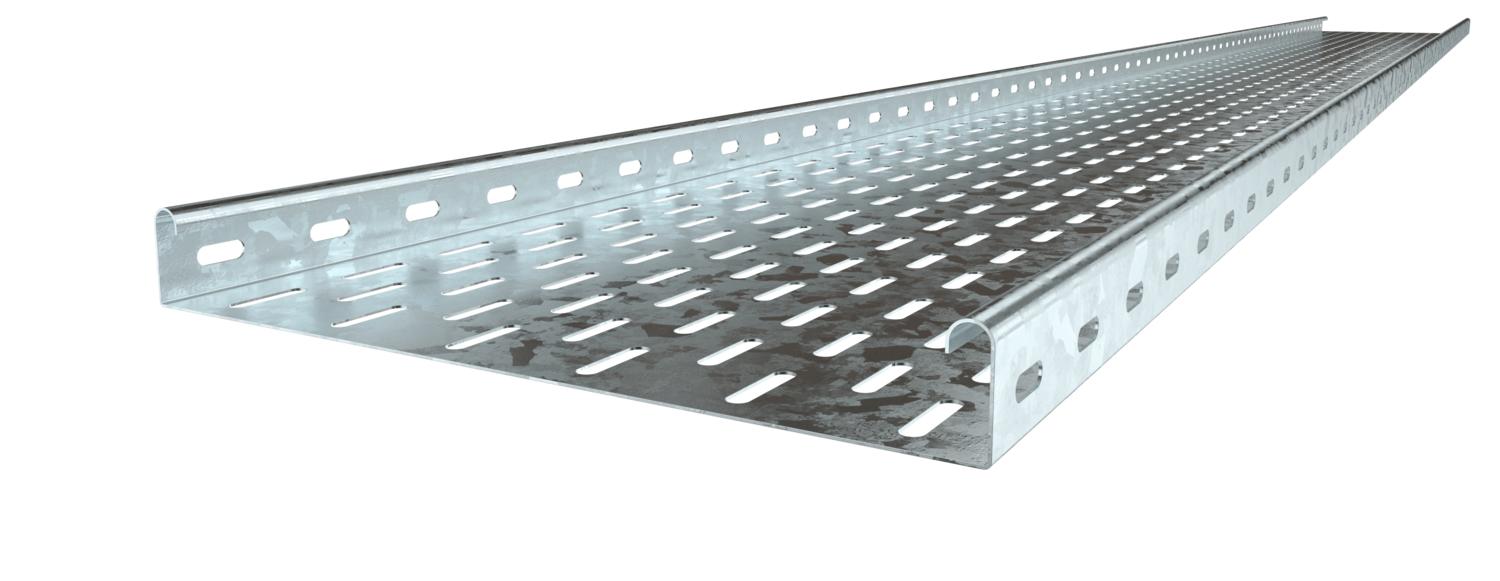

Kabelių lovelis MKS 35 FT

Art. Nr. 6053106 | EAN 4012196059294

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

MKS 35 = vidutinio sunkumo kabelių lovelių sistema 35 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	1,2 kN/m
Atstumas tarp atramų 1,5 m	0,75 kN/m
Atstumas tarp atramų 2,0 m	0,55 kN/m
Atstumas tarp atramų 2,5 m	0,3 kN/m
Atstumas tarp atramų 3,0 m	0,2 kN/m
Aukštis	35 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	3,6198 kg CO₂e / 1 Metras
Dydis	35x100x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	35 x 100
Matmuo B	100 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	33 cm²
Naudingasis skerspjūvis	3300 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	4 in
Plotis	100 mm
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 35 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 310 FT	3000 mm	100 mm	1 mm	ne	Plienas	karštai cinkuotas	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	ne	Plienas	karštai cinkuotas	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	ne	Plienas	karštai cinkuotas	6053203	m	3 m
MKS 330 FT	3000 mm	300 mm	1 mm	ne	Plienas	karštai cinkuotas	6053300	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	RLVK 35 FT	6067301	Vienetas	10 Vienetas
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m

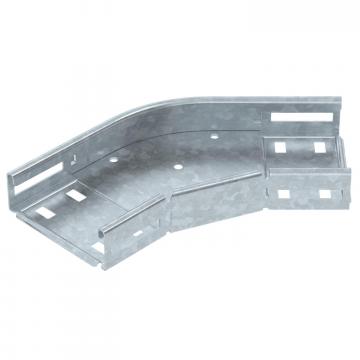

45° alkūnė 35 FT	RB 45 310 FT	6036010	Vienetas	1 Vienetas

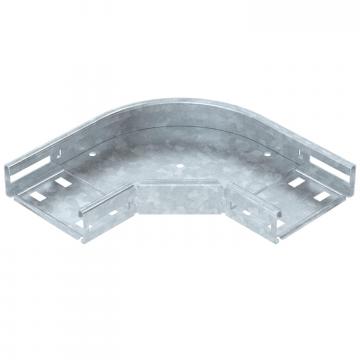

90° alkūnė 35 FT	RB 90 310 FT	6036510	Vienetas	1 Vienetas

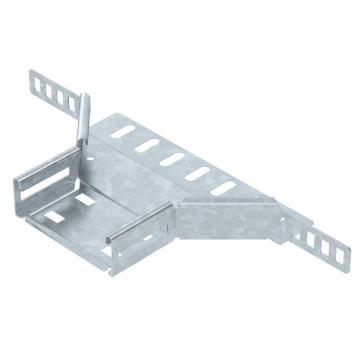

T formos prijungimo elementas 35 FT	RAA 310 FT	6042201	Vienetas	1 Vienetas

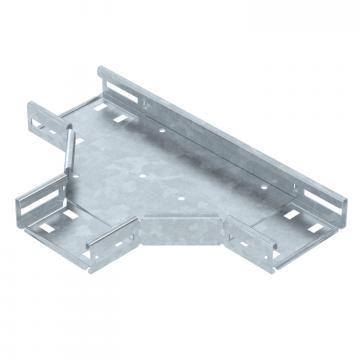

T formos elementas 35 FT	RT 310 FT	6038010	Vienetas	1 Vienetas

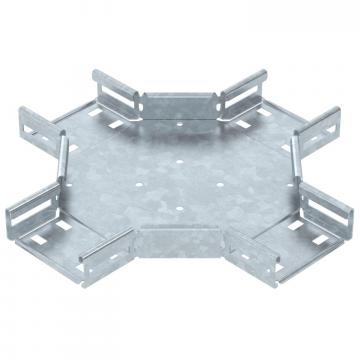

Kryžmė 35 FT	RK 310 FT	7027401	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 30 DD	TSG 30 DD	6062314	m	3 m

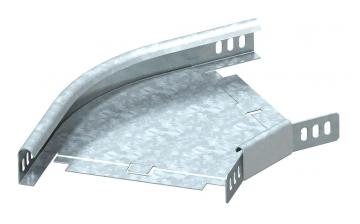

45° alkūnė 35 FT	RB 45 310 FT	7065116	Vienetas	1 Vienetas

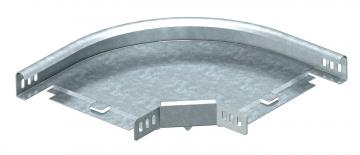

90° alkūnė 35 FT	RB 90 310 FT	7124120	Vienetas	1 Vienetas
