Kabelių lovelis MKS 60 A2 3000 | 200 | 1 | ne | Plienas, nerūdijantis, 1.4301 | šviesus, apdirbtas

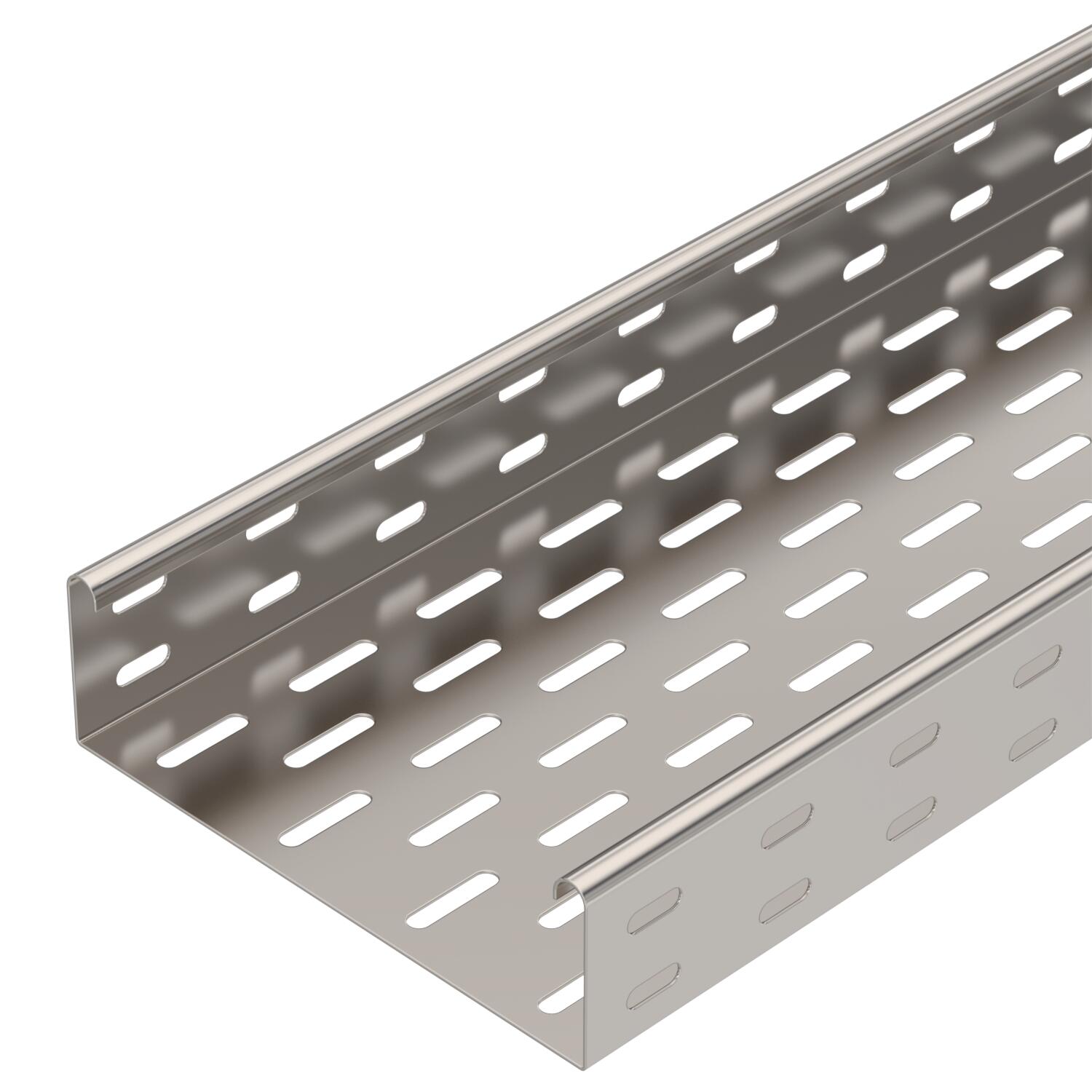

Kabelių lovelis MKS 60 A2

Art. Nr. 6056024 | EAN 4012196389353

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas, nerūdijantis, 1.4301

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

MKS 60 = vidutinio sunkumo kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 1,75 m	1,25 kN/m
Atstumas tarp atramų 2,0 m	1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	2 in
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	13,4 kg CO₂e / 1 Metras

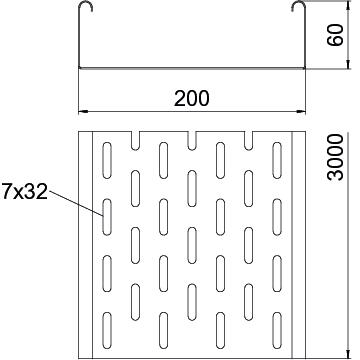

Dydis	60x200x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmuo B	200 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	11800 mm²
Naudingasis skerspjūvis	118 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	200 mm
Plotis	8 in
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 60 VA tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 610 A2	3000 mm	100 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056059	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis A2	RLVK 60 A2	6067654	Vienetas	10 Vienetas
90° alkūnė 60 A2	RB 90 620 A2	6036624	Vienetas	1 Vienetas
Kampas reguliuojamas 60 A2	RB W 620 A2	6037154	Vienetas	1 Vienetas
Prijungiamas T kampas 60 A2	RAA 620 A2	6042315	Vienetas	1 Vienetas
T formos elementas 60/200 A2	RT 620 A2	6038162	Vienetas	1 Vienetas
Kryžmė 60/200 A2	RK 620 A2	7027503	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu A2	DRL 200 A2	6052894	m	3 m
Pertvara 60 A2	TSG 60 A2	6062084	m	3 m
