Kabelių lovelis MKS 60 A2 3000 | 300 | 1 | ne | Plienas, nerūdijantis, 1.4301 | šviesus, apdirbtas

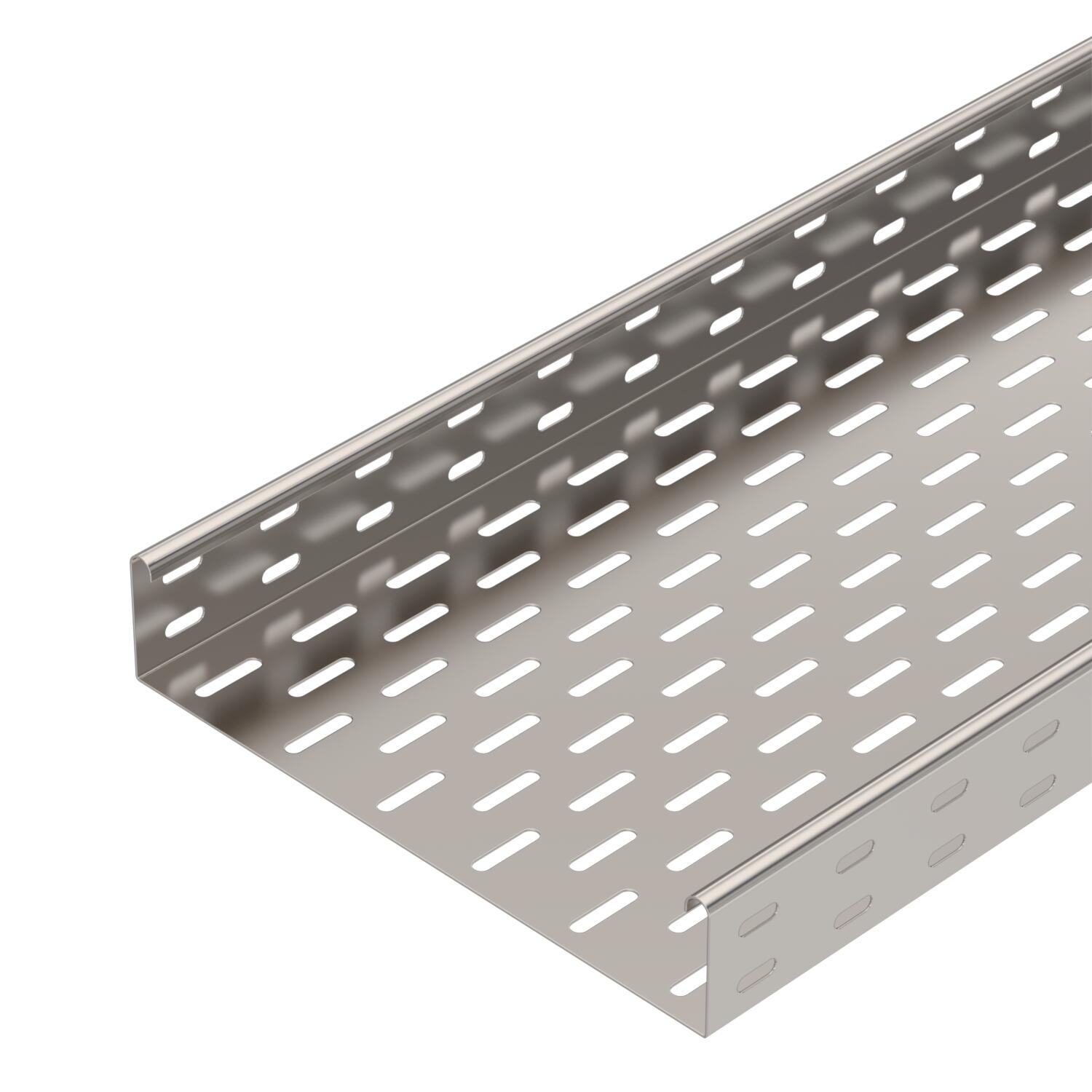

Kabelių lovelis MKS 60 A2

Art. Nr. 6056040 | EAN 4012196389414

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas, nerūdijantis, 1.4301

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

MKS 60 = vidutinio sunkumo kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 1,75 m	1,25 kN/m
Atstumas tarp atramų 2,0 m	1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	60 mm
Aukštis	2 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	17,274 kg CO₂e / 1 Metras

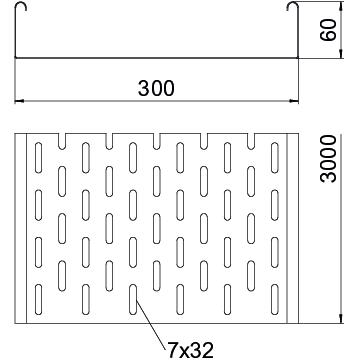

Dydis	60x300x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	300 mm
Matmuo B	300 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	17800 mm²
Naudingasis skerspjūvis	178 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	300 mm
Plotis	12 in
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 60 VA tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 610 A2	3000 mm	100 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	ne	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056059	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis A2	RLVK 60 A2	6067654	Vienetas	10 Vienetas
90° alkūnė 60 A2	RB 90 630 A2	6036626	Vienetas	1 Vienetas
Kampas reguliuojamas 60 A2	RB W 630 A2	6037156	Vienetas	1 Vienetas
Prijungiamas T kampas 60 A2	RAA 630 A2	6042318	Vienetas	1 Vienetas
T formos elementas 60/300 A2	RT 630 A2	6038164	Vienetas	1 Vienetas
Kryžmė 60/300 A2	RK 630 A2	7027505	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu A2	DRL 300 A2	6052908	m	3 m
Pertvara 60 A2	TSG 60 A2	6062084	m	3 m
