Kabelių lovelis MKS 60 FS 3000 | 200 | 1 | ne | Plienas | cinkuotas juostiniu būdu

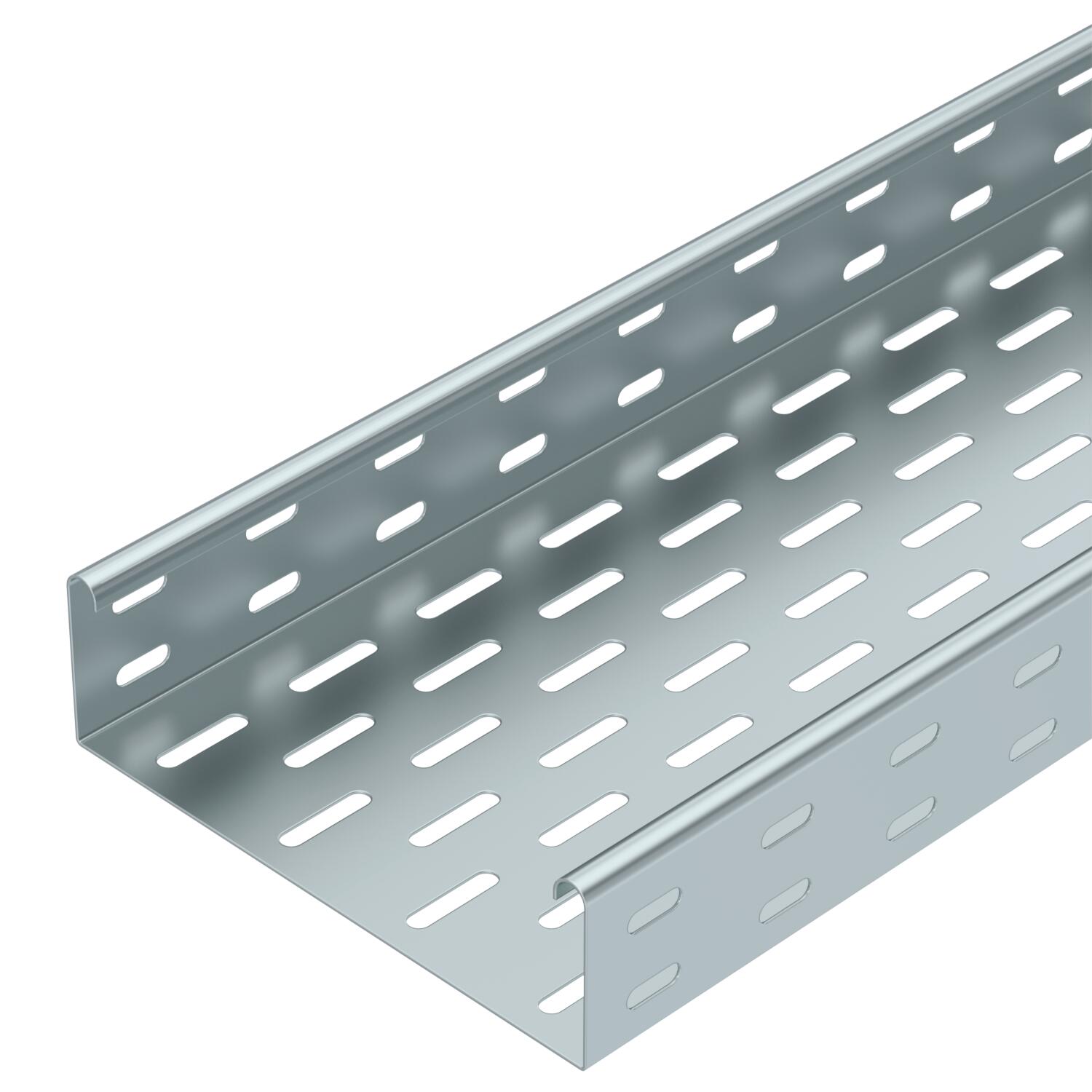

Kabelių lovelis MKS 60 FS

Art. Nr. 6055206 | EAN 4012196059713

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 60 = vidutinio sunkumo kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 1,75 m	1,25 kN/m
Atstumas tarp atramų 2,0 m	1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	2 in
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	6,437 kg CO₂e / 1 Metras

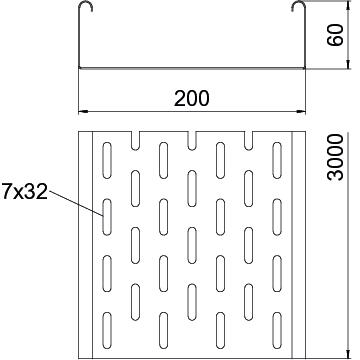

Dydis	60x200x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmenys	60 x 200
Matmuo B	200 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	118 cm²
Naudingasis skerspjūvis	11800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	8 in
Plotis	200 mm
Pristatymo priedai	Tiesinių jungčių komplektas RV 60
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 610 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055524	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	RLVK 60 FS	6067093	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 200 FS	7070213	Vienetas	20 Vienetas
45° alkūnė 60 FS	RB 45 620 FS	6036104	Vienetas	1 Vienetas
90° alkūnė 60 FS	RB 90 620 FS	6036564	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 620 FS	6037104	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 620 FS	6042115	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 620 FS	6038104	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 620 FS	7027313	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 200 FS	6052207	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
90° alkūnė 60 FS	RB 90 620 FS	6043224	Vienetas	1 Vienetas
