Kabelių lovelis MKS 60 FT 3000 | 200 | 1 | ne | Plienas | karštai cinkuotas

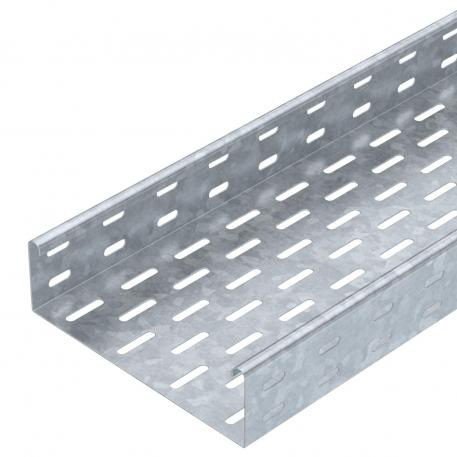

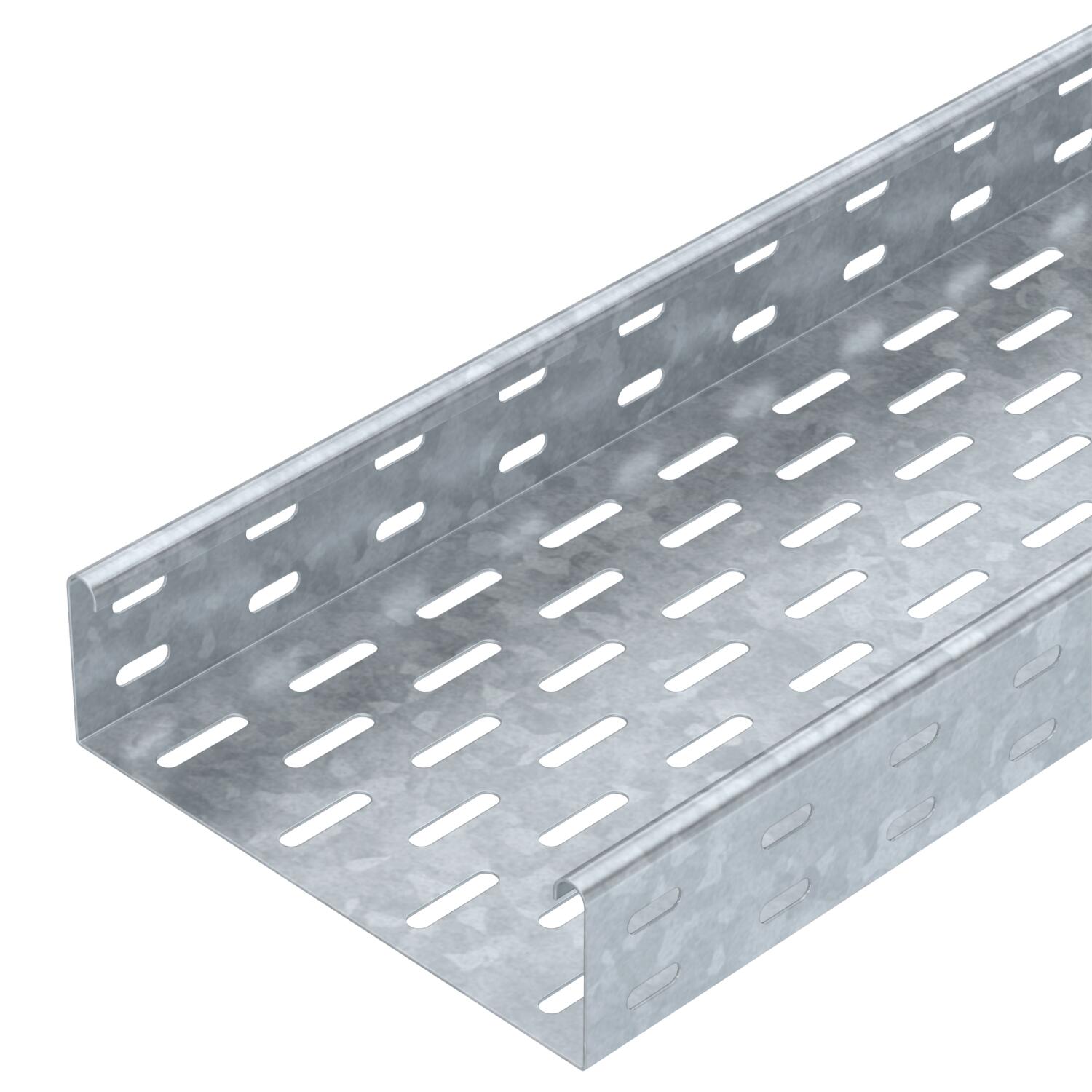

Kabelių lovelis MKS 60 FT

Art. Nr. 6055575 | EAN 4012196060078

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

MKS 60 = vidutinio sunkumo kabelių lovelių sistema 60 mm aukščio šonais.

Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 1,75 m	1,25 kN/m
Atstumas tarp atramų 2,0 m	1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	60 mm
Aukštis	2 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	6,359 kg CO₂e / 1 Metras

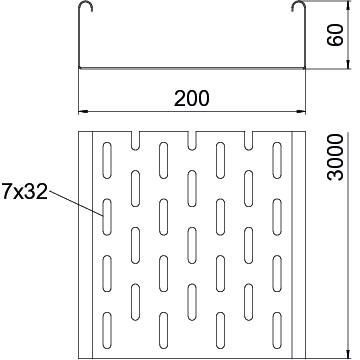

Dydis	60x200x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmenys	60 x 200
Matmuo B	200 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	11800 mm²
Naudingasis skerspjūvis	118 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	8 in
Plotis	200 mm
Skardos storis	0,04 in
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 610 FT	3000 mm	100 mm	1 mm	ne	Plienas	karštai cinkuotas	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	ne	Plienas	karštai cinkuotas	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	ne	Plienas	karštai cinkuotas	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	ne	Plienas	karštai cinkuotas	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	ne	Plienas	karštai cinkuotas	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	ne	Plienas	karštai cinkuotas	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	ne	Plienas	karštai cinkuotas	6055710	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	RLVK 60 FT	6067603	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 200 DD	7070314	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 200 FT	6051367	m	3 m
45° alkūnė 60 FT	RB 45 620 FT	6036134	Vienetas	1 Vienetas
90° alkūnė 60 FT	RB 90 620 FT	6036594	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FT	RB W 620 FT	6037124	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FT	RAA 620 FT	6042215	Vienetas	1 Vienetas
T formos elementas 60 FT	RT 620 FT	6038134	Vienetas	1 Vienetas
Sankryža 60 FT	RK 620 FT	7027413	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 200 DD	6052709	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
90° alkūnė 60 FT	RB 90 620 FT	7125220	Vienetas	1 Vienetas
