Kabelių lovelis MKS 85 FS 3000 | 300 | 1 | ne | Plienas | cinkuotas juostiniu būdu

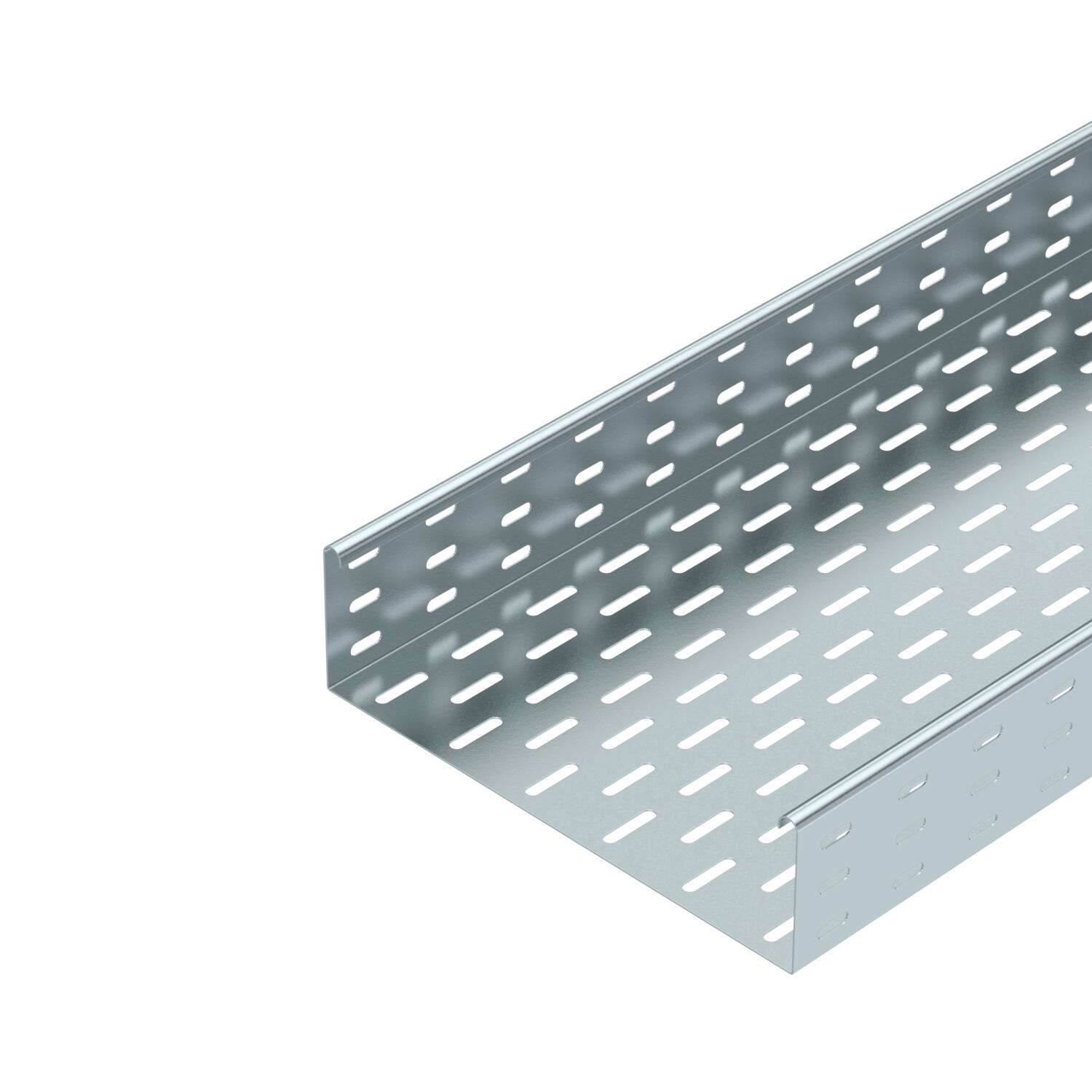

Kabelių lovelis MKS 85 FS

Art. Nr. 6057306 | EAN 4012196060856

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 85 = vidutinio sunkumo kabelių lovelių sistema 85 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,75 kN/m
Atstumas tarp atramų 1,75 m	1,4 kN/m
Atstumas tarp atramų 2,0 m	1,1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	3 in
Aukštis	85 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	9,4371 kg CO₂e / 1 Metras

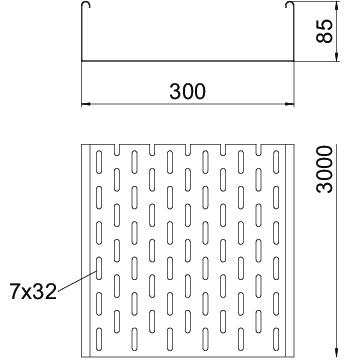

Dydis	85x300x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	300 mm
Matmenys	85 x 300
Matmuo B	300 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	25300 mm²
Naudingasis skerspjūvis	253 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	300 mm
Plotis	12 in
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 85 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
patikrinta nuo 300 mm pločio su sujungimo vietos plokšte SSLB

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 810 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057535	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis FS	RLVL 85 FS	6067123	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 300 FS	7070217	Vienetas	20 Vienetas
90° alkūnė 85 FS	RB 90 830 FS	6036704	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FS	RB W 830 FS	6037204	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FS	RAA 830 FS	6042135	Vienetas	1 Vienetas
T formos elementas 85 FS	RT 830 FS	6038214	Vienetas	1 Vienetas
Kryžmė 85 FS	RK 830 FS	7027335	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 300 FS	6052304	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
90° alkūnė 85 FS	RB 90 830 FS	7001800	Vienetas	1 Vienetas
