Kabelių lovelis MKS 85 FS 3000 | 400 | 1 | ne | Plienas | cinkuotas juostiniu būdu

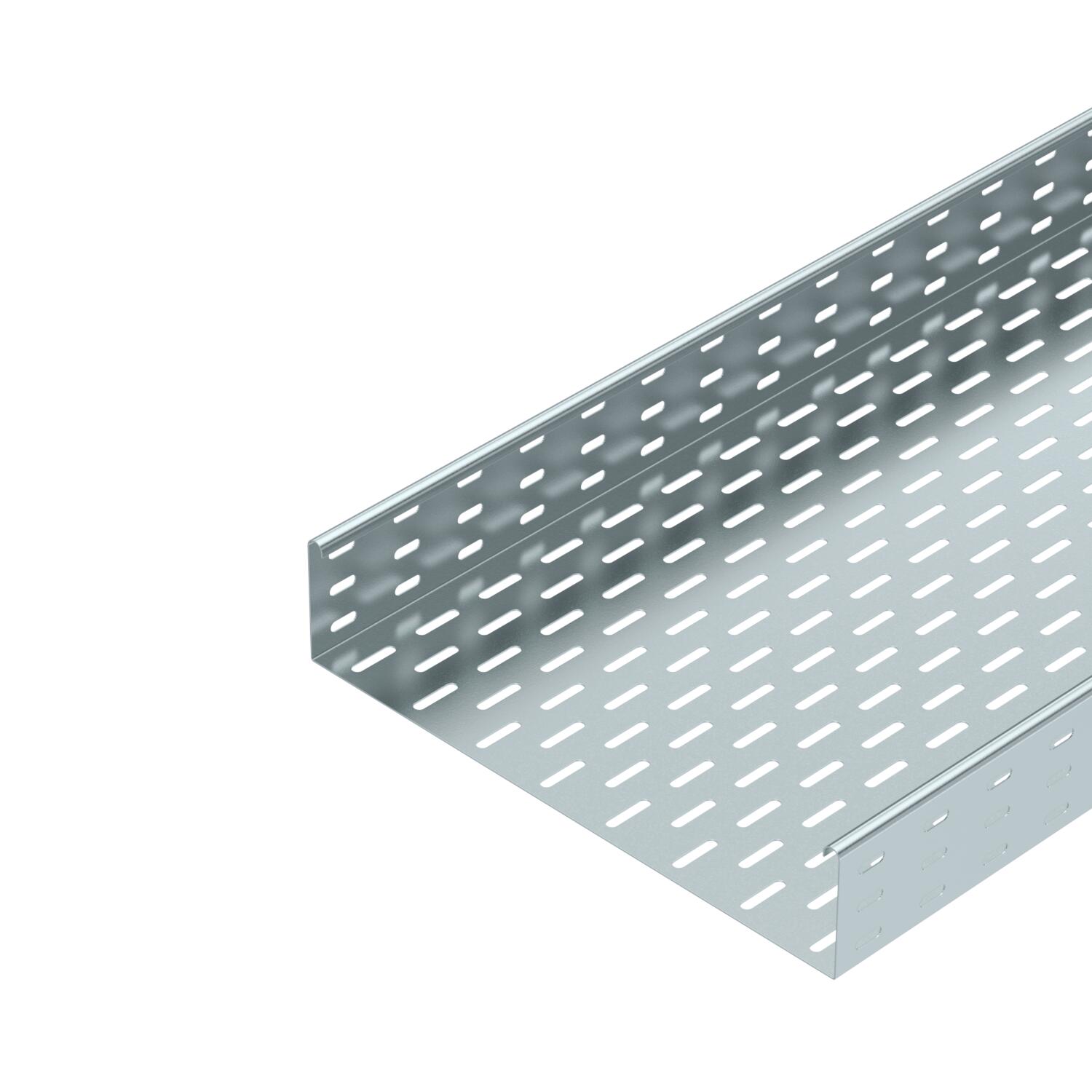

Kabelių lovelis MKS 85 FS

Art. Nr. 6057403 | EAN 4012196060917

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 85 = vidutinio sunkumo kabelių lovelių sistema 85 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,75 kN/m
Atstumas tarp atramų 1,75 m	1,4 kN/m
Atstumas tarp atramų 2,0 m	1,1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	3 in
Aukštis	85 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	11,251 kg CO₂e / 1 Metras

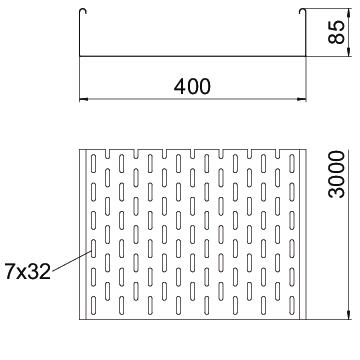

Dydis	85x400x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	400 mm
Matmenys	85 x 400
Matmuo B	400 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	33800 mm²
Naudingasis skerspjūvis	338 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	16 in
Plotis	400 mm
Pristatymo priedai	Tiesinė jungtis RLVL 85
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 85 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
patikrinta nuo 300 mm pločio su sujungimo vietos plokšte SSLB

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 810 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6057535	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis FS	RLVL 85 FS	6067123	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 400 FS	7070221	Vienetas	20 Vienetas
90° alkūnė 85 FS	RB 90 840 FS	6036706	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FS	RB W 840 FS	6037206	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FS	RAA 840 FS	6042137	Vienetas	1 Vienetas
T formos elementas 85 FS	RT 840 FS	6038216	Vienetas	1 Vienetas
Kryžmė 85 FS	RK 840 FS	7027337	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 400 FS	6052401	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
