Kabelių lovelis „MKS-Magic®“ 60 FS 3050 | 100 | 60 | 1 | ne | cinko | Plienas | cinkuotas juostiniu būdu

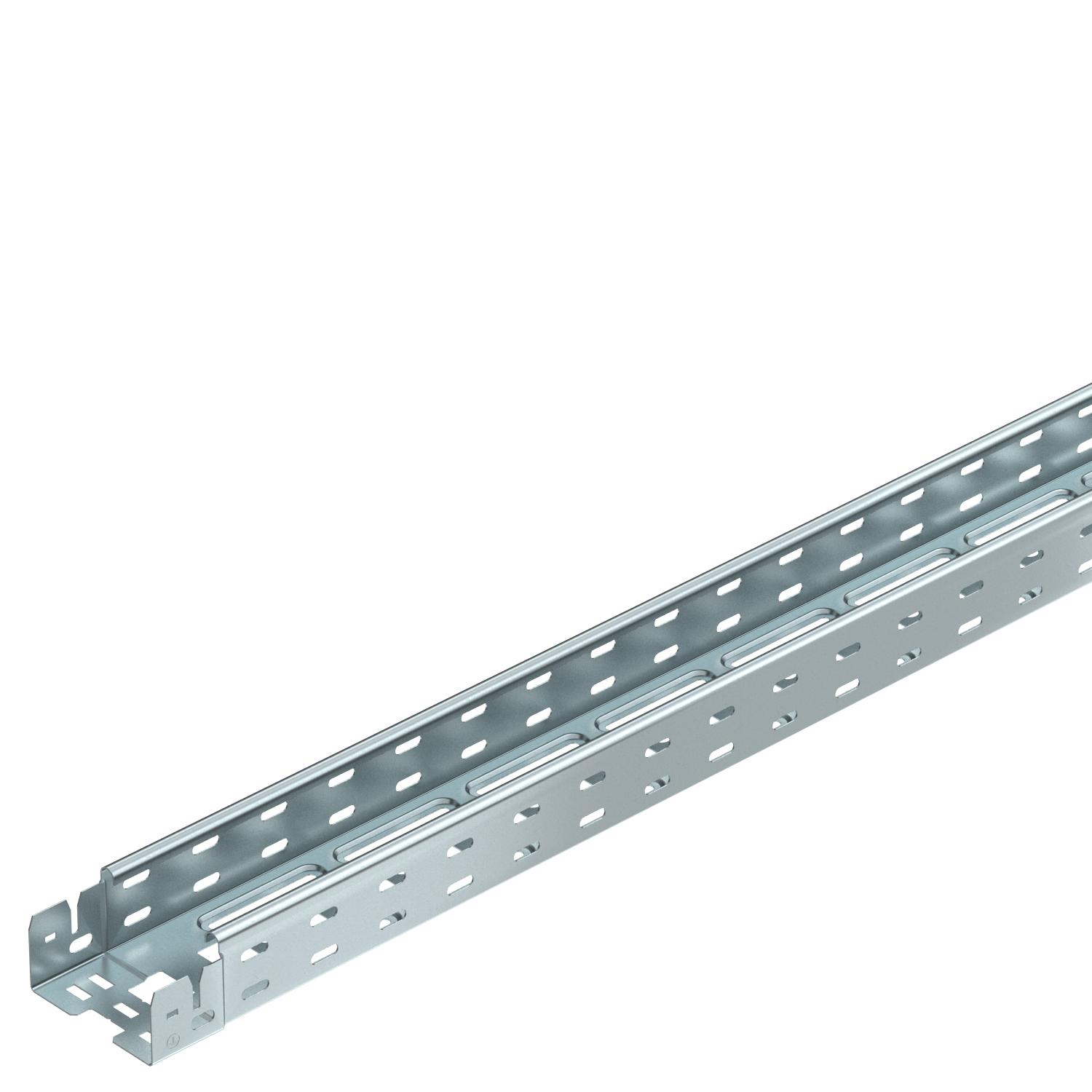

Kabelių lovelis „MKS-Magic®“ 60 FS

Art. Nr. 6059000 | EAN 4012195829553

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,6 kN/m
Atstumas tarp atramų 2,0 m	1,1 kN/m
Atstumas tarp atramų 2,5 m	0,7 kN/m
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	4,468 kg CO₂e / 1 Metras
Dydis	60x100x3050
Ilgis	3050 mm
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmuo B	100 mm
Matmuo L	30 mm
Matmuo y	62 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	58 cm²
Naudingasis skerspjūvis	5800 mm²
NEMA apkrovos klasė	8A
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	100 mm
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKSM 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059012	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinių jungčių rinkinys „Magic®“ FS	KTSMV 610 FS	6068914	Vienetas	1 Vienetas
45° alkūnė 60 FS	RB 45 610 FS	6036100	Vienetas	1 Vienetas
90° alkūnė 60 FS	RB 90 610 FS	6036560	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 610 FS	6037100	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 610 FS	6042111	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 610 FS	6038100	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 610 FS	7027311	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 100 FS	6052096	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
90° kampas „Magic“ 60 FS	RBM 90 610 FS	6041130	Vienetas	1 Vienetas
Reguliuojamas kampas „Magic“ 60 FS	RBMV 610 FS	6040480	Vienetas	1 Vienetas
