Kabelių lovelis „MKS-Magic®“ 85 FS 3050 | 500 | 85 | 1 | ne | cinko | Plienas | cinkuotas juostiniu būdu

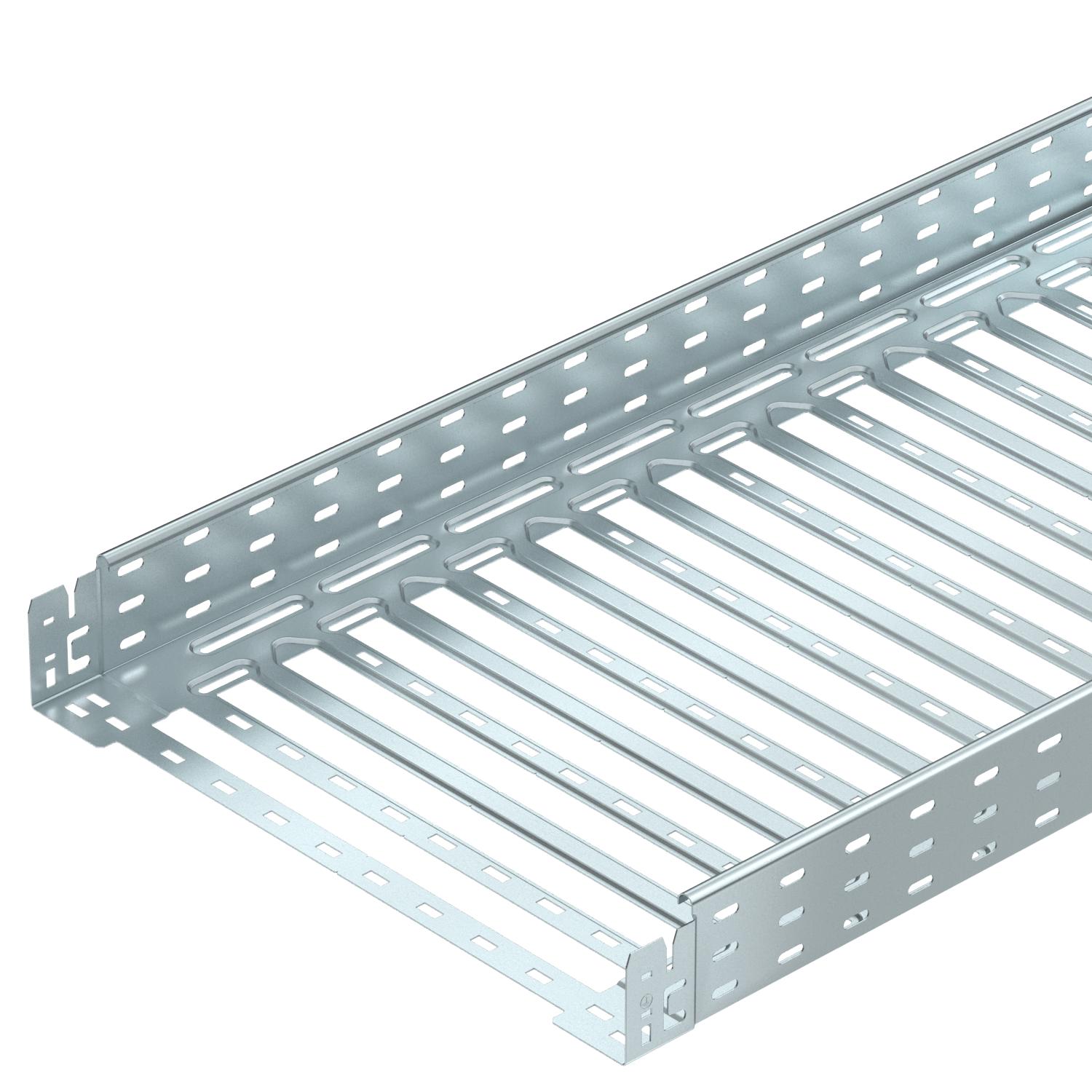

Kabelių lovelis „MKS-Magic®“ 85 FS

Art. Nr. 6059090 | EAN 4012195830399

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	85 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,4 kN/m
Atstumas tarp atramų 2,0 m	1,1 kN/m
Atstumas tarp atramų 2,5 m	0,85 kN/m
Aukštis	85 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	12,6212 kg CO₂e / 1 Metras
Dydis	85x500x3050
Gaisro gesinimo sistemos naudojimas	taip
Ilgis	3050 mm
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmuo B	500 mm
Matmuo L	380 mm
Matmuo x	396 mm
Matmuo y	462 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	42300 mm²
Naudingasis skerspjūvis	423 cm²
NEMA apkrovos klasė	8A
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	500 mm
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKSM 85 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059092	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
90° alkūnė 85 FS	RB 90 850 FS	6036709	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FS	RB W 850 FS	6037208	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FS	RAA 850 FS	6042141	Vienetas	1 Vienetas
T formos elementas 85 FS	RT 850 FS	6038218	Vienetas	1 Vienetas
Kryžmė 85 FS	RK 850 FS	7027339	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 500 FS	6052509	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
90° alkūnė „Magic“ 85 FS	RBM 90 850 FS	6041498	Vienetas	1 Vienetas
Reguliuojamas kampas „Magic“ 85 FS	RBMV 850 FS	6040590	Vienetas	1 Vienetas
