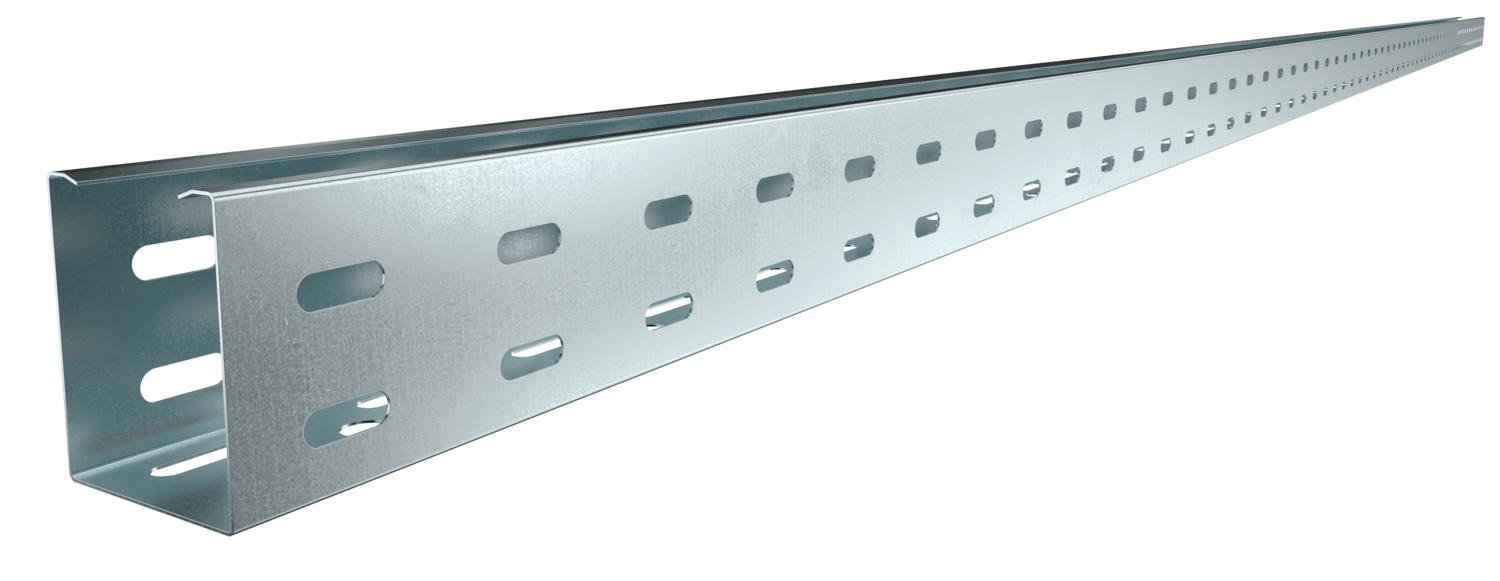

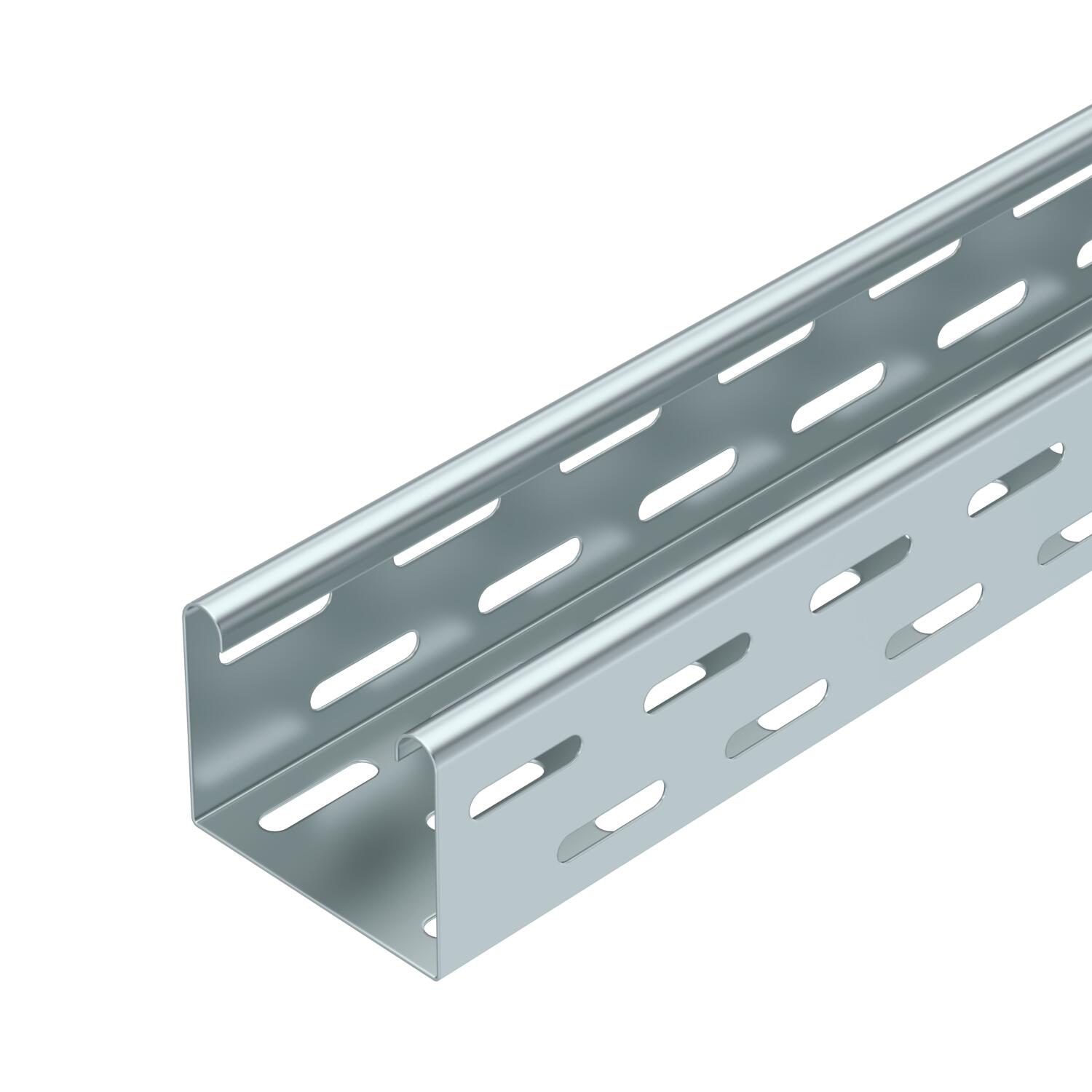

Kabelių lovelis RKS 60 FS, perforuotas, su grioveliu dugne
Art. Nr. 6055893 | EAN 4012196388691
- Prekės aprašymas
-
Prekės aprašymasRKS 60 = racionali kabelių lovelių sistema 60 mm aukščio šonais (negofruotas pagrindas).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
-
- Techniniai duomenys
-
Techniniai duomenys

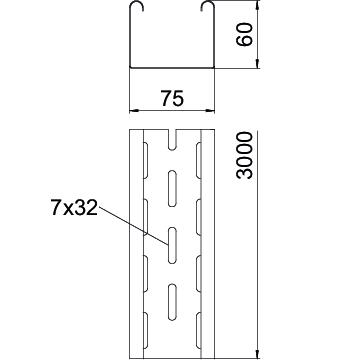

Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atstumas tarp atramų 1,0 m 1,3 kN/m Atstumas tarp atramų 1,5 m 0,65 kN/m Atstumas tarp atramų 2,0 m 0,4 kN/m Atstumas tarp atramų 2,5 m 0,25 kN/m Atstumas tarp atramų 3,0 m 0,15 kN/m Aukštis 60 mm Aukštis 2 in CO₂ pėdsakas (GWP) nuo lopšio iki vartų 3,058 kg CO₂e / 1 Metras Dydis 60x75x3000 Ilgis 3000 mm Ilgis 10 ft Kabelių sistemos sujungiklio rūšis įsuktas Matmenys 60 x 75 Matmuo B 75 mm Matmuo L 3000 mm Medžiaga Plienas Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Naudingasis skerspjūvis 4200 mm² Naudingasis skerspjūvis 42 cm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Perforuota apačia 1 Plotis 3 in Plotis 75 mm Skardos storis 0,03 in Skardos storis 0,75 mm Šonų perforavimas taip Spalva cinko Su viršutine dalimi ne Sujungimo elemento konstrukcija pridedamas sujungimo elementas Sutvirtinta konstrukcija ne Techniniai duomenys

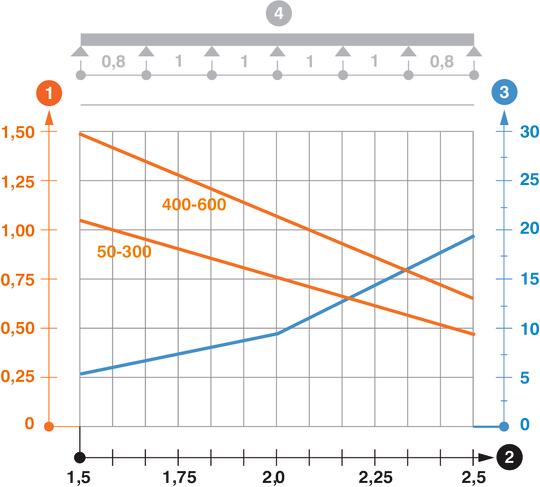

RKS 60 tipo kabelių lovelio apkrovos diagrama
-
Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
-
Atstumas tarp atramų m
-
Išlinkimas mm, esant ledžiamai apkrovai kN/m
-
Apkrovos schema bandymų metu
-
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
-
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
-
- Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesi jungtis FS
RLVK 60 FS 6067093 10 Vienetas
Pertvara 60 FS
TSG 60 FS 6062068 3 m - Atsisiuntimai
-
Duomenų lapas RKS 607 FS / 6055893 , 0.27MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfES atitikties deklaracija RKS 607 FS / 6055893 , 0.15MB , pdfREACH Atitikties deklaracija RKS 607 FS / 6055893 , 0.27MB , pdfRoHS Atitikties deklaracija RKS 607 FS / 6055893 , 0.28MB , pdfAplinkosaugos ataskaita Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Prisukamų kabelinių lovelių sistemų montavimo instrukcija , 9.41MB , pdfNėra šio gaminio aprašymų
