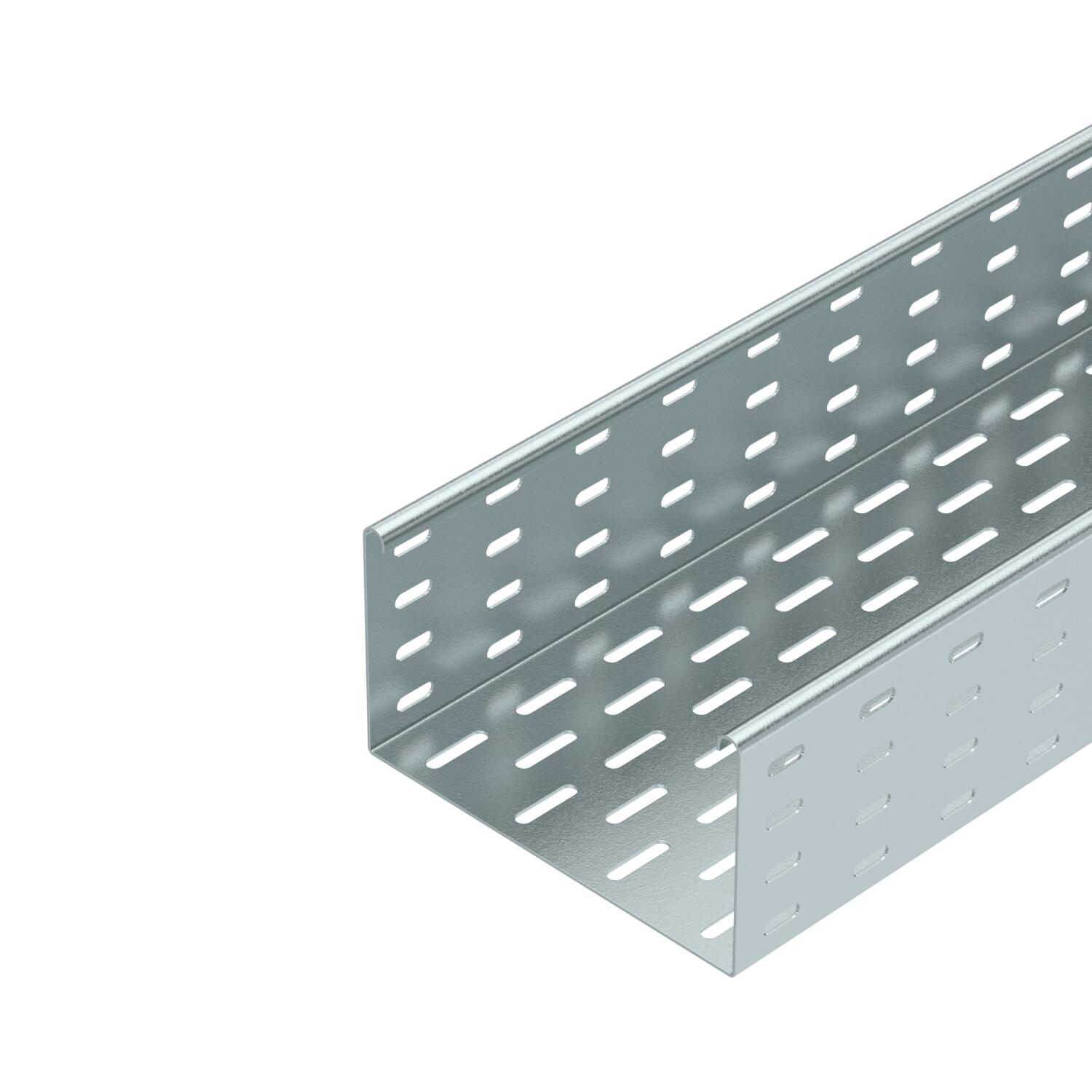

Kabelių lovelis SKS 110 FS 3000 | 200 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis SKS 110 FS

Art. Nr. 6061206 | EAN 4012196062232

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKS 110 = sunkioji kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Aukštis	4 in
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	12,674 kg CO₂e / 1 Metras

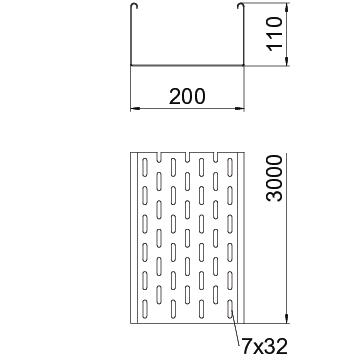

Dydis	110x200x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmenys	110 x 200
Matmuo B	200 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	218 cm²
Naudingasis skerspjūvis	21800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	8 in
Plotis	200 mm
Pristatymo priedai	Tiesinė jungtis RLVL 110
Skardos storis	0,06 in
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 110 FS	3000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061559	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FS	RLVL 110 FS	6067131	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 200 FS	7070213	Vienetas	20 Vienetas
45° alkūnė 110 FS	RB 45 120 FS	6036302	Vienetas	1 Vienetas
90° alkūnė 110 FS	RB 90 120 FS	6036804	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FS	RB W 120 FS	6037304	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FS	RAA 120 FS	6042155	Vienetas	1 Vienetas
T formos elementas 110 FS	RT 120 FS	6038304	Vienetas	1 Vienetas
Kryžmė 110 FS	RK 120 FS	7027353	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 200 FS	6052207	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
90° alkūnė 110 FS	RB 90 120 FS	7001916	Vienetas	1 Vienetas
