Kabelių lovelis SKS 110 FT 3000 | 100 | 1,5 | ne | Plienas | karštai cinkuotas

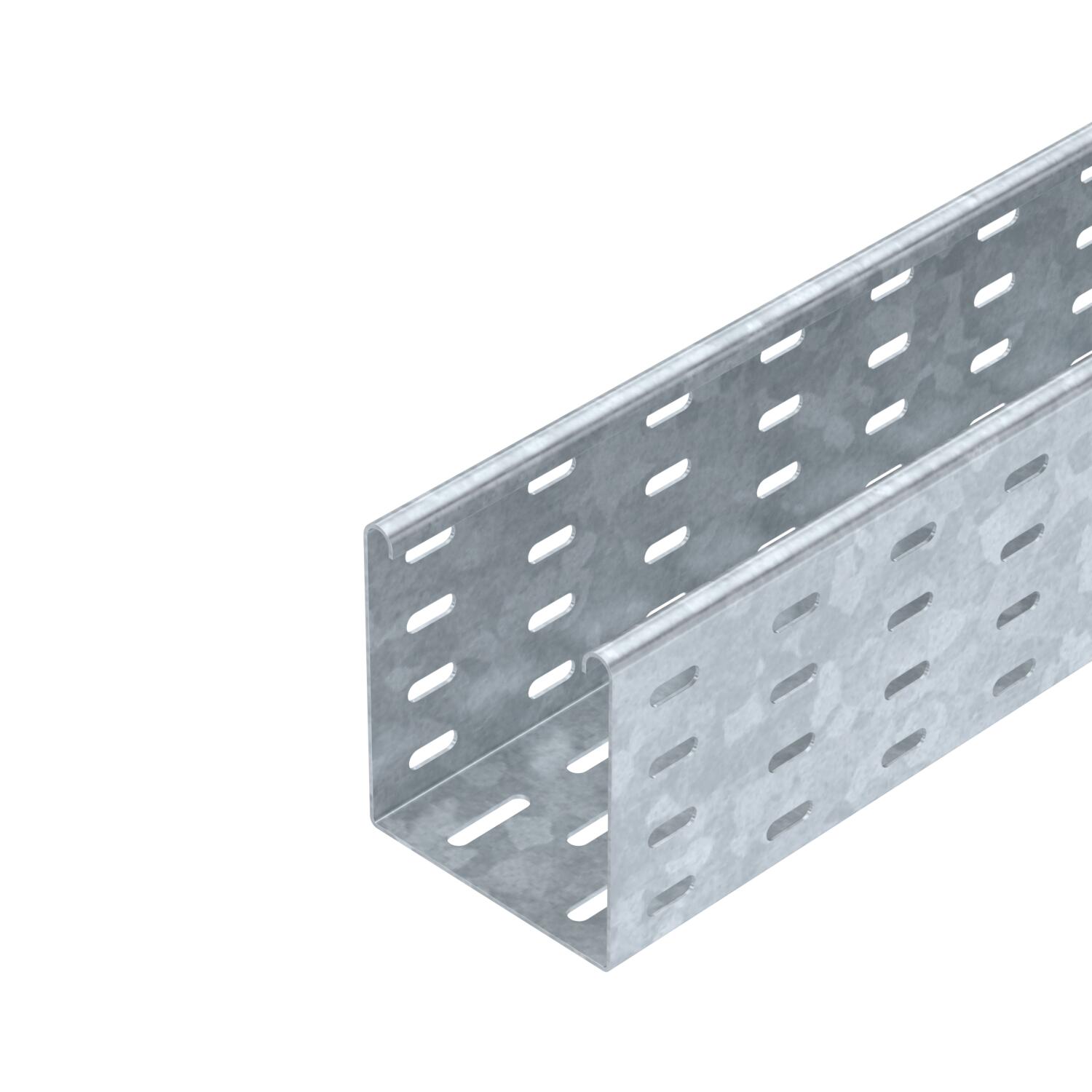

Kabelių lovelis SKS 110 FT

Art. Nr. 6061605 | EAN 4012196062539

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKS 110 = sunkioji kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Aukštis	110 mm
Aukštis	4 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	9,035 kg CO₂e / 1 Metras

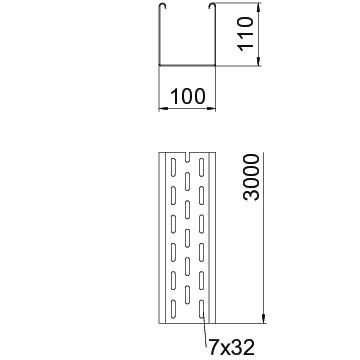

Dydis	110x100x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	100 mm
Matmenys	110 x 100
Matmuo B	100 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	10800 mm²
Naudingasis skerspjūvis	108 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	4 in
Plotis	100 mm
Pristatymo priedai	Tiesinė jungtis RLVL 110
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

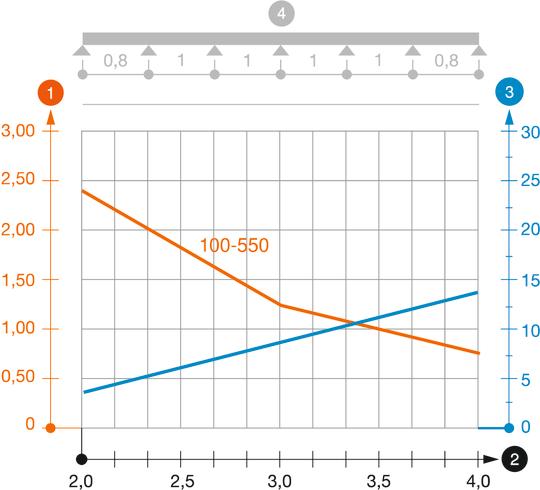

SKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 110 FT	3000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061621	m	3 m

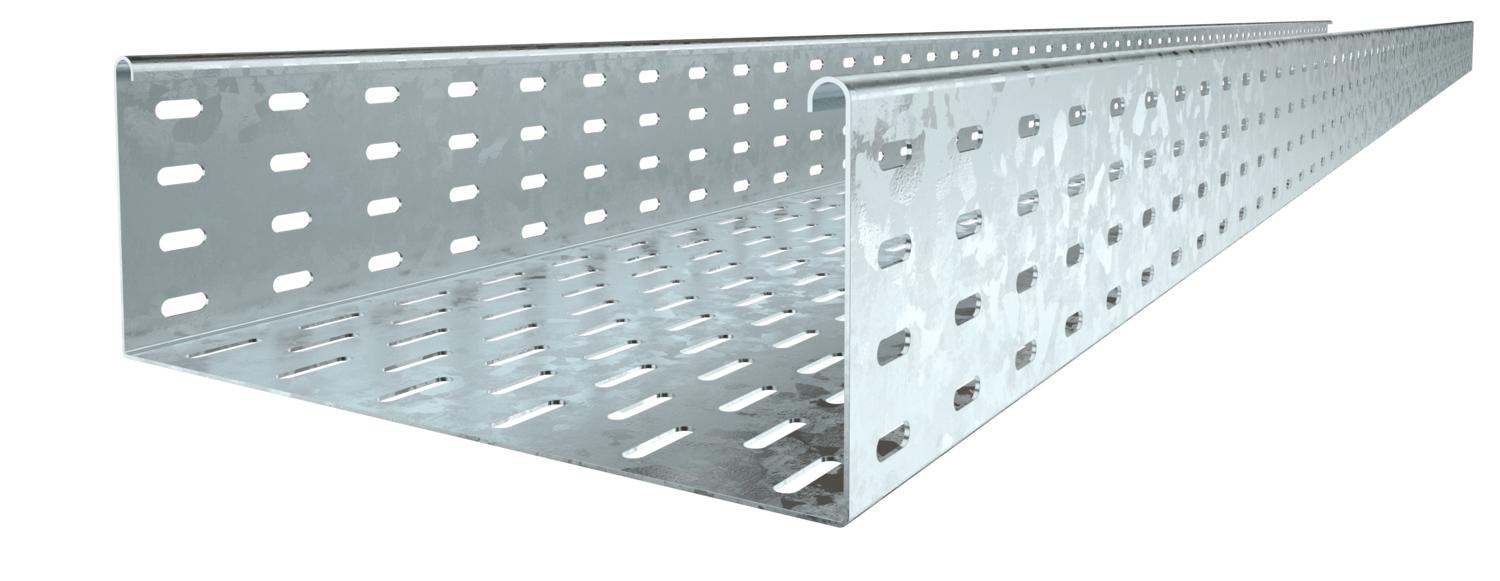

SKS 130 FT	3000 mm	300 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061702	m	3 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061729	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

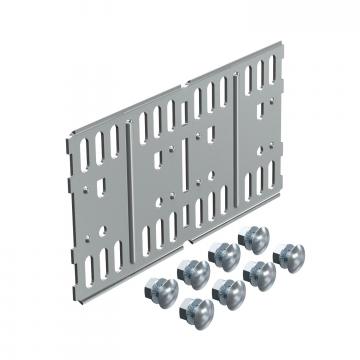

Tiesinė ir kampinė jungtis 110 FT	RLVL 110 FT	6067913	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 100 DD	7070306	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m

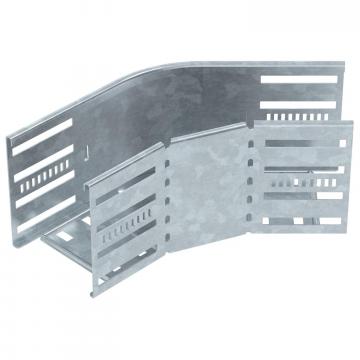

45° alkūnė 110 FT	RB 45 110 FT	6036330	Vienetas	1 Vienetas

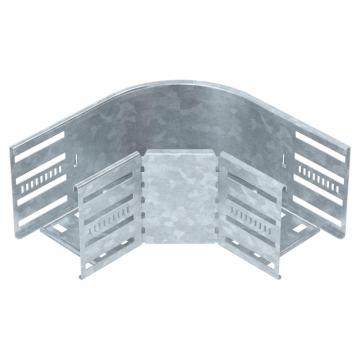

90° alkūnė 110 FT	RB 90 110 FT	6036830	Vienetas	1 Vienetas

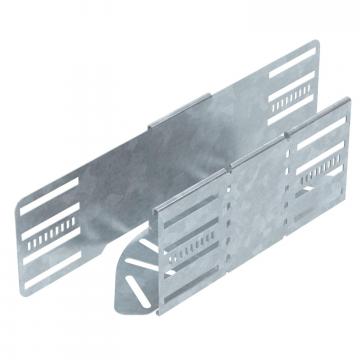

Kampas reguliuojamas 110 FT	RB W 110 FT	6037320	Vienetas	1 Vienetas

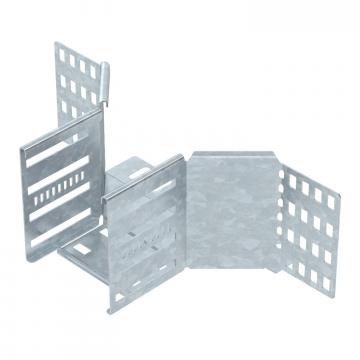

T formos prijungimo elementas 110 FT	RAA 110 FT	6042251	Vienetas	1 Vienetas

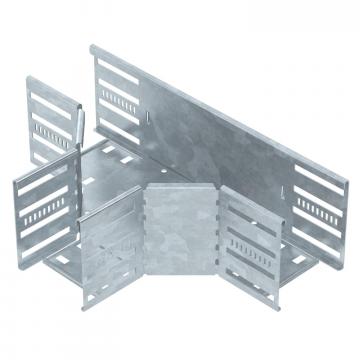

T formos elementas 110 FT	RT 110 FT	6038320	Vienetas	1 Vienetas

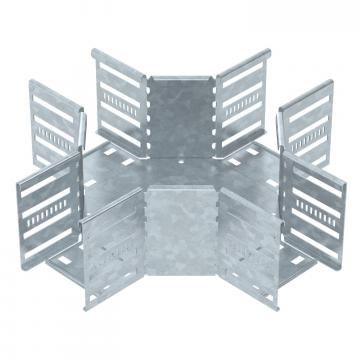

Kryžmė 110 FT	RK 110 FT	7027451	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 110 DD	TSG 110 DD	6062335	m	3 m
